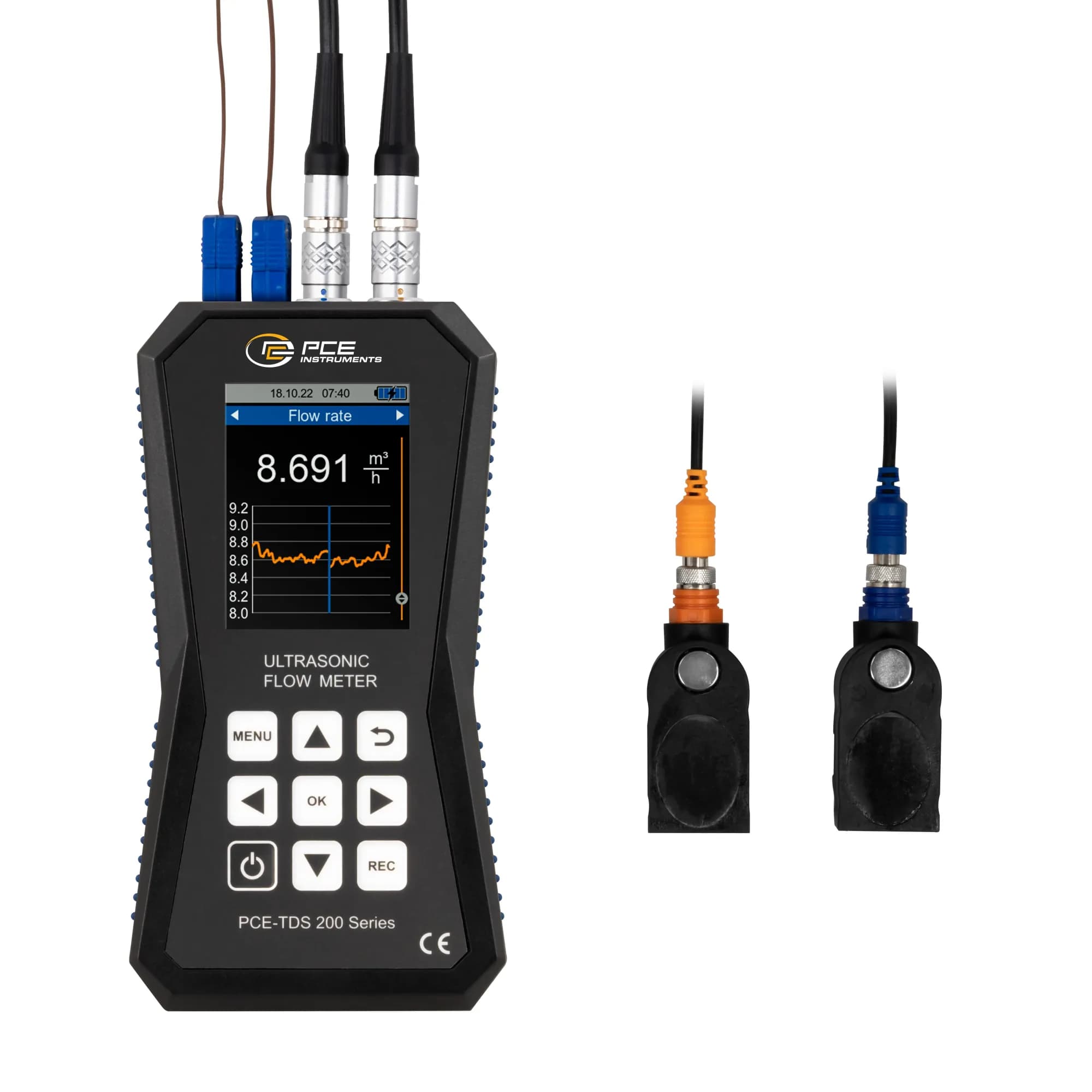

Zestaw PCE-TDS 200+ M-SW-KIT z pomiarem ciepła

Do rury zasilającej i powrotnej wpina się dwa czujniki temperatury; różnica ich wskazań w połączeniu z natężeniem przepływu daje moc cieplną oraz ilość ciepła. Przepływ mierzy para głowic o wymiarach 70 x 40 x 40 mm, przeznaczona do rur DN 50 ... 700 mm, czyli o średnicy zewnętrznej Ø 57 ... 720 mm. Komplet zawiera oprogramowanie wraz z kablem transmisyjnym, więc zapisane serie od razu układają się w wykresy i tabele na komputerze. Pamięć 32 GB przyjmuje 10 milionów punktów pomiarowych, a odstęp między próbkami ustawia się od 1 s do 12 h.

Dokładność pomiaru przepływu na tych średnicach wynosi ± 1,5 % wartości mierzonej dla prędkości powyżej 0,3 m/s, przy powtarzalności ± 0,5 %. Miernik o masie 263,5 g pracuje w otoczeniu -20 ... 65 °C, ma klasę ochrony IP52 i akumulator 2500 mAh wystarczający na 10 h. Program dołączony do zestawu robi z bilansu ciepła materiał nadający się do przedstawienia komuś, kto nie stał przy instalacji. Zapisane serie układa w wykresy i tabele, eksportuje do pliku CSV oraz składa w raport w formacie PDF; pozwala też prowadzić podgląd na żywo i ustawiać sam przyrząd z komputera.

Przy obserwacji obejmującej kilka godzin to właśnie wykres różnicy temperatur zwykle najszybciej pokazuje, gdzie instalacja przestaje pracować zgodnie z założeniem. Głowice przepływu w tym zestawie mają wymiary 70 x 40 x 40 mm i łączą się z miernikiem kablami o długości 5 m, więc przyrząd można postawić w wygodnym miejscu, nawet gdy rurociąg biegnie pod stropem. Czujniki znoszą temperaturę powierzchni -30 ... 160 °C, a gniazda termopar przyjmują sondy różnych typów, o zakresach sięgających od -100 °C aż po 1800 °C w wykonaniach wysokotemperaturowych.

Samoczynne wyłączanie ustawia się w przedziale 1 ... 15 min albo dezaktywuje całkowicie i przy dłuższej rejestracji trzeba je wyłączyć, żeby seria nie urwała się w połowie. Zapis mieści pamięć 32 GB odpowiadająca 10 milionom punktów pomiarowych, przy odstępie od 1 s do 12 h. Zestaw dostarczany jest w plastikowym etui — przy codziennym transporcie warto zabezpieczyć głowice osobno. Akumulator 2500 mAh wystarcza na 10 h, uzupełniany napięciem 5 V przy prądzie 500 mA.
