Ciepłomierz ultradźwiękowy PCE-TDS 200+ M, Ø 50 … 700 mm

Pracę węzła cieplnego opisują dwie wielkości: ile wody przez niego przepływa i o ile ta woda stygnie po drodze. PCE-TDS 200+ M zbiera obie — natężenie przepływu wyznacza ultradźwiękowo na rurach Ø 50 … 700 mm, a różnicę temperatur odczytuje z dwóch czujników TF-RA 330 wpiętych na zasilaniu i powrocie. Z tych danych wylicza moc cieplną w watach, kilowatach albo megawatach oraz ilość ciepła narastająco. Przy okazji potrafi przeliczyć zużycie na koszt, między innymi w złotych, co skraca drogę od pomiaru do rozmowy o rachunku.

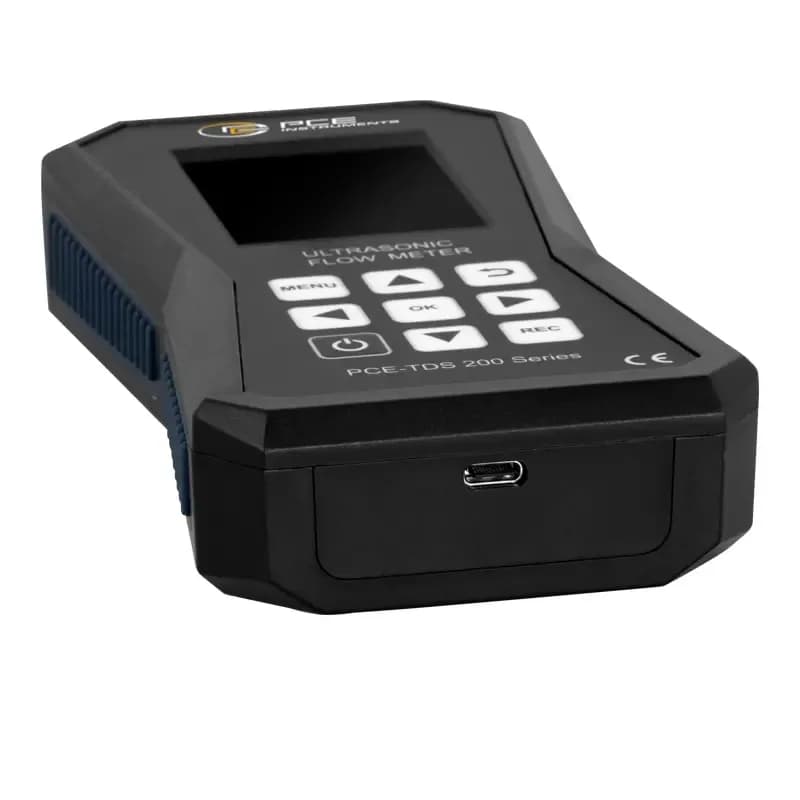

Pomiar prędkości ma rozdzielczość 0,001 m/s w zakresie ± 32 m/s, a pomiar temperatury 0,1 °C przy klasie dokładności 1. Wszystko trafia do pamięci na min. 10 mln punktów pomiarowych i wychodzi z miernika przez złącze USB-C. Zestaw pracuje bez ingerencji w rurociąg, bo czujniki mocuje się od zewnątrz. Wiarygodność bilansu ciepła zależy tu przede wszystkim od pomiaru temperatury. Producent podaje granicę błędu 0,4 % wskazania, ale nie mniej niż 0,5 °C, więc przy różnicy między zasilaniem a powrotem rzędu kilku stopni ta wartość odpowiada za znaczną część niepewności końcowej.

W węźle pracującym z dużą różnicą temperatur wynik jest odpowiednio pewniejszy — i to jest pierwsza rzecz, którą warto sprawdzić przed zaplanowaniem pomiaru. Czujniki temperatury mocuje się na oczyszczonej powierzchni rury zasilającej i powrotnej, możliwie blisko punktu pomiaru przepływu, a następnie przykrywa izolacją i odczekuje na ustabilizowanie wskazań. Gniazda przyjmują termopary ośmiu typów oznaczanych literami B, E, J, K, N, R, S oraz T; w zestawie jedzie para TF-RA 330 z przewodem teflonowym o długości 1 m.

Sam miernik obejmuje przedział -270 °C … 400 °C, ale rzeczywisty zakres wyznacza zastosowany czujnik. Przeliczanie na koszt obsługuje kilka walut, w tym złotego, więc wynik można od razu pokazać w postaci, która trafia do rozmowy o rachunku. Ilość ciepła narasta w kilodżulach, watogodzinach albo kilowatogodzinach, a moc cieplna podawana jest w watach, kilowatach i megawatach. Wszystko trafia do rejestratora o pojemności co najmniej 10 mln punktów pomiarowych, z odstępem ustawianym od 1 s do 12 h oraz warunkami startu i zatrzymania serii.
