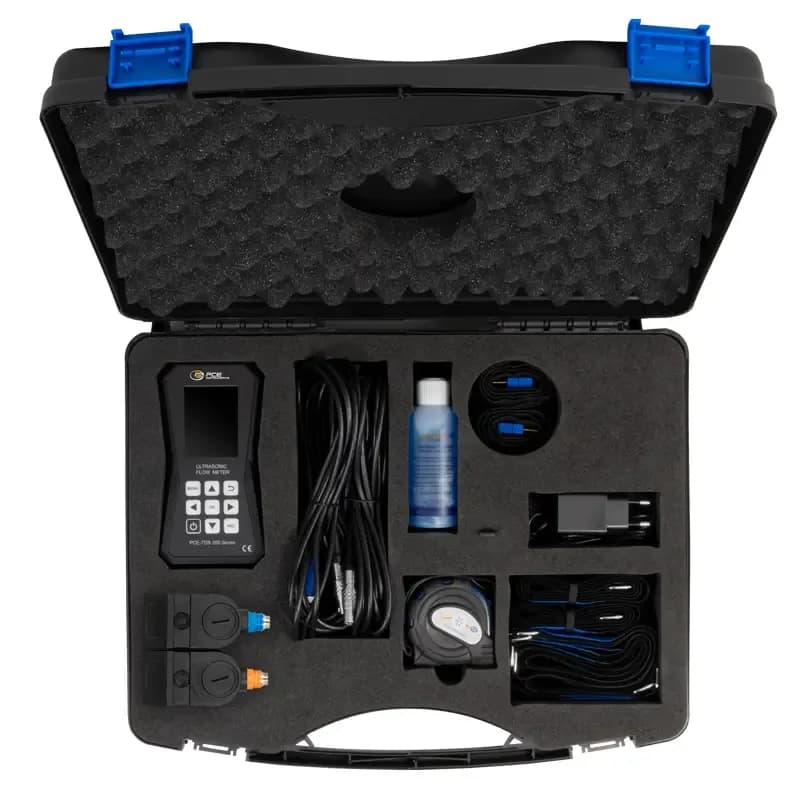

PCE InstrumentsKod: Jedna walizka zastępuje tu dwa przyrządy: ultradźwiękowy pomiar przepływu na rurach Ø 315 … 6000 mm i pomiar ilości ciepła oparty na dwóch termoparach TF-RA 330 z przewodem teflonowym o długości 1 m. Do zestawu wchodzi także fabryczny certyfikat kalibracji ISO. Miernik obsługuje dwa kanały temperatury, pokazuje moc cieplną w watach, kilowatach lub megawatach, a ilość ciepła narastająco w kilodżulach i kilowatogodzinach. Sam pomiar przepływu prowadzony jest z rozdzielczością 0,001 m/s w zakresie ± 32 m/s, przy powtarzalności ± 0,5 % wartości mierzonej. Rejestrator o pojemności min. 10 mln punktów pomiarowych przyjmuje serie z warunkami startu i zatrzymania zadanymi wcześniej.
Obudowa w klasie IP52 waży 255 g, a akumulator wystarcza na ponad 8 godzin ciągłej pracy w terenie. Połączenie dwóch pomiarów w jednym przyrządzie zmienia organizację pracy: zamiast wozić osobno przepływomierz i zestaw do pomiaru temperatury, przygotowuje się jedno stanowisko i jedną serię danych, w której wszystkie wielkości pochodzą z tej samej chwili. Przy analizie ma to znaczenie większe, niż się wydaje — zestawianie zapisów z dwóch niezależnych przyrządów zawsze kończy się pytaniem, czy zegary chodziły tak samo. Ograniczenia pozostają jednak takie same jak w każdym pomiarze tego typu. Rurociąg musi być wypełniony czynnikiem, udział ciał stałych nie powinien przekraczać 5 %, a wiarygodność bilansu spada wraz z malejącą różnicą temperatur między zasilaniem a powrotem.
Przy kilku stopniach różnicy wynik nadaje się do porównań w czasie, natomiast nie do rozstrzygania sporów o rozliczenie. Opcjonalne oprogramowanie zamienia zapisane serie w wykresy i tabele, eksportuje je do pliku CSV oraz składa raport w formacie PDF; pozwala też prowadzić podgląd na żywo i konfigurować przyrząd z komputera. Jeżeli protokół z pomiaru jest produktem, za który płaci zleceniodawca, ten dodatek warto przewidzieć razem z miernikiem. Czujniki przepływu znoszą powierzchnię rury od -30 do 160 °C, a sam przyrząd pracuje w otoczeniu -20 … + 65 °C przy wilgotności 10 ... 95 % bez kondensacji.
czujniki przepływu do rur Ø 315 … 6000 mm
2 x termopara TF-RA 330, przewód teflonowy 1 m
moc cieplna oraz ilość ciepła w wybranych jednostkach
zakres ± 32 m/s, rozdzielczość 0,001 m/s
powtarzalność ± 0,5 %, pamięć min. 10 mln punktów
klasa ochrony IP52, masa 255 g, ponad 8 godzin pracy
przepływ i ciepło z jednej serii danych, bez zestawiania dwóch przyrządów
duże głowice do magistral plus dwie sondy temperatury w komplecie
dokument kalibracyjny producenta dla dostarczonego egzemplarza
Wykonanie dla firm, które badają duże obiegi ciepła i kończą pracę protokołem trafiającym do inwestora albo operatora sieci.
Im mniejsze schłodzenie czynnika między zasilaniem a powrotem, tym większy udział niepewności pomiaru temperatury w wyniku końcowym. Na sieciach przesyłowych o niewielkiej różnicy bilans traktuje się porównawczo, do wykrywania zmian w czasie. Przed wyjazdem warto sprawdzić, jakiego schłodzenia można się spodziewać w danym punkcie.
Miernik zapisuje i pokazuje wyniki samodzielnie, natomiast wykres, plik CSV oraz raport w formacie PDF powstają dopiero w programie dobieranym osobno. Jeżeli dokumentacja jest częścią zlecenia, ten koszt trzeba przewidzieć od razu — alternatywą pozostaje przepisywanie liczb z ekranu, co przy seriach liczonych w tysiącach punktów nie wchodzi w grę.
Metoda wymaga czynnika wypełniającego cały przekrój rurociągu, przy udziale ciał stałych nieprzekraczającym 5 %. Kolektor pracujący z częściowym wypełnieniem albo medium z dużą zawartością zawiesiny sprawiają, że sygnał zanika, a wraz z nim znika podstawa bilansu ciepła. W takich warunkach trzeba poszukać innego punktu na sieci.
Marka: PCE Instruments| Wilgotność | 10 ... 95 % F (bez kondensacji) |
|---|---|
| Dokładność | 0.4 % pomiaru, ale nie mniej niż 0,5 °C,DN ≥ 50 mm: ± 1,5 % fs dla prędkości > 0,3 m/s DN < 50 mm: ± 3,5 % fs dla prędkości > 0,3 m/s,± 1,5 % |
| Metoda pomiaru | Z, V, N, W |
| Rozdzielczość | 0,001 m/s,0,1 ⁰C |
| Zakres pomiarowy | - 270 °C … 400 °C,± 32 m/s |
| Parametry pomiaru | Prędkość przepływu, natężenie przepływu, objętość |
| Temperatura pracy | -20 … + 65 °C |
| Klasa dokładności | 1 |
| Parametry pomiarowe | Natężenie przepływu, przepływ objetościowy, objętość, temp., moc cieplna i ilość ciepła |
| Podłączenie czujnika | B, E, J, K, N, R, S, T |
| Ilość kanałów pomiarowych | 2 |
| Jednostka (prędkosć przepływu) | m/s, ft/s |
| Jednostka (natężenia przepływu) | m³, l, gal, igl, mgl, cf, bal, ib, ob |
| Interfejs | USB - C |
|---|---|
| Zasilanie | Wew.akumulator LiPo (3,7 V, 2500 mAh) Zew. USB 5 V DC, 500 mA |
| Czas pracy baterii | > 8 godzin pracy ciągłej |
| Pamięć wewnętrzna | min.10 mln. punktów pomiarowych |
| Waga | 255 g |
|---|---|
| Wymiary | 165 x 85 x 32 mm,91 x 52 x 44 mm |
| Wyświetlacz | Kolorowy, graficzny |
| Klasa ochrony | IP52 |
| Średnica rury | 315 … 6000 mm |
| Długość przewodu | 1 m |
| Materiał, z którego wykonana jest rura | - akryl - aluminium - cynk - mosiądz - nikiel - nylon - polichlorek winylu - polietylen - polipropylen - stal - stal nierdzewna - tytan - żelazo - żeliwo - określony przez użytkownika |
| - Typ B: | 600 ... 1800 °C | ± (0,5 % + 3 °C) |
|---|---|
| - Typ E: | -100 ... 900 °C | ± (0,4 % + 1 °C) |
| - Typ J: | -100 ... 1150 °C | ± (0,4 % + 1 °C) |
| - Typ K: | -100 ... 1370 °C | ± (0,4 % + 1 °C) |
| - Typ N: | -100 ... 1150 °C | ± (0,4 % + 1 °C) |
| - Typ R: | 0 ... 1700 °C | ± (0,5 % + 3 °C) |
| - Typ S: | 0 ... 1500 °C | ± (0,5 % + 3 °C) |
| - Typ T: | -100 ... 400 °C | ± (0,4 % + 1 °C) |
| Przewód | Teflonowy |
| Język menu | polski, niemiecki, angielski, francuski, hiszpański rosyjski, holenderski, portugalski, duński, japoński włoski, turecki, chiński |
| Termoelement | Typ T |
| Jednostki miar | Metryczne / Imperialne |
| Jednostka czasu | sekundowy, minutowy, godzinowy, dzienny |
| Jednostka (temp.) | °C / °F |
| Wew. pokrycie rury | - bez pokrycia - guma - polietylen PE - polipropylen PP - politetrafluoroetylen PTFE - poliuretan PU - styropian - zaprawa - żywica epoksydowa - określone prze użytkownika |
| Kalkulacja kosztów | złoty, EUR, funt, USD, lir turecki, jen |
| Odporność na temp. | - 30 ... 160 °C |
| Jednostka (objętość) | m³, l, gal, igl, mgl, cf, bal, ib, ob |
| Jednostka (ilość ciepła) | K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu |
| Jednostka (wielkości rury) | mm, in |
| Jednostka (wydajność cieplna) | W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h |
| Typ cieczy (max. zawartość ciał stałych < 5 %) | - benzyna - diesel - etanol - metanol - olej - ropa naftowa - słona woda - woda - określony przez użytkownika |
| Kod producenta | PCE-TDS 200+ L-ICA |
|---|---|
| EAN | 4250348731258 |
