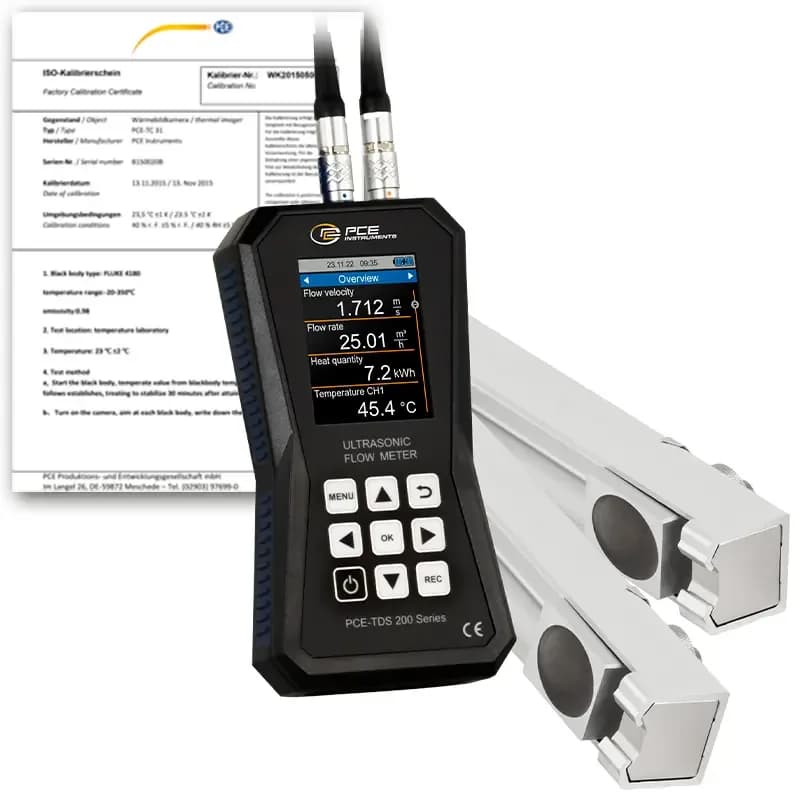

Przepływomierz PCE-TDS 200 MR-ICA, szyna i certyfikat

Natężenie przepływu miernik pokazuje w metrach sześciennych, litrach i galonach, a zliczaną objętość odnosi do sekundy, minuty, godziny albo doby — dzięki temu wynik od razu pasuje do formatu, w jakim rozlicza się media w zakładzie. Czujniki obejmują rury Ø 50 … 700 mm i są osadzone na szynie, która pilnuje stałego rozstawu głowic. Zestaw uzupełnia fabryczny certyfikat kalibracji ISO dla dostarczonego przyrządu. Pomiar prowadzi się przez ściankę rury, więc instalacja pracuje bez przerwy, a po zdjęciu zestawu nie zostaje po nim żaden otwór.

Zakres ± 32 m/s z rozdzielczością 0,001 m/s obejmuje zarówno leniwe obiegi grawitacyjne, jak i szybkie tłoczenie za pompą. Zapis serii ogranicza wyłącznie pojemność min. 10 mln punktów pomiarowych, a akumulator 2500 mAh pozwala pracować ponad 8 godzin bez zasilacza. Bilans zmiany albo doby powstaje z tego samego pomiaru, tylko odczytanego inaczej: przyrząd zlicza objętość, która przepłynęła przez punkt, i pokazuje ją narastająco. Przy rozliczeniach wewnętrznych między wydziałami to zwykle ta liczba jest przedmiotem sporu, a nie chwilowe natężenie przepływu.

Rejestrator z odstępem od 1 s do 12 h pozwala pokazać także rozkład zużycia w czasie, czyli odpowiedzieć na pytanie, o której godzinie instalacja bierze najwięcej. Menu przyrządu prowadzi po polsku, a w razie potrzeby przełącza się je na kilkanaście innych języków, co ma znaczenie w zakładach z obcojęzyczną obsadą utrzymania ruchu. Wielkości pokazywane są w układzie metrycznym albo calowym, długości w milimetrach lub calach, prędkość w metrach na sekundę albo stopach na sekundę.

Zestaw jednostek objętości obejmuje między innymi metry sześcienne, litry i galony w kilku odmianach, więc wynik da się dopasować do formularza, którego używa odbiorca raportu. Metoda ma jednak swoje warunki brzegowe. Rurociąg w punkcie pomiaru musi być całkowicie wypełniony cieczą, a udział ciał stałych nie powinien przekraczać 5 % — powyżej tej wartości wiązka rozprasza się na cząstkach i sygnał zanika. Powietrze zassane przez nieszczelność daje ten sam efekt, dlatego punkt pomiarowy wybiera się raczej na odcinku wznoszącym albo poziomym niż tuż za odpowietrznikiem. Głowice znoszą temperaturę powierzchni od -30 do 160 °C.
