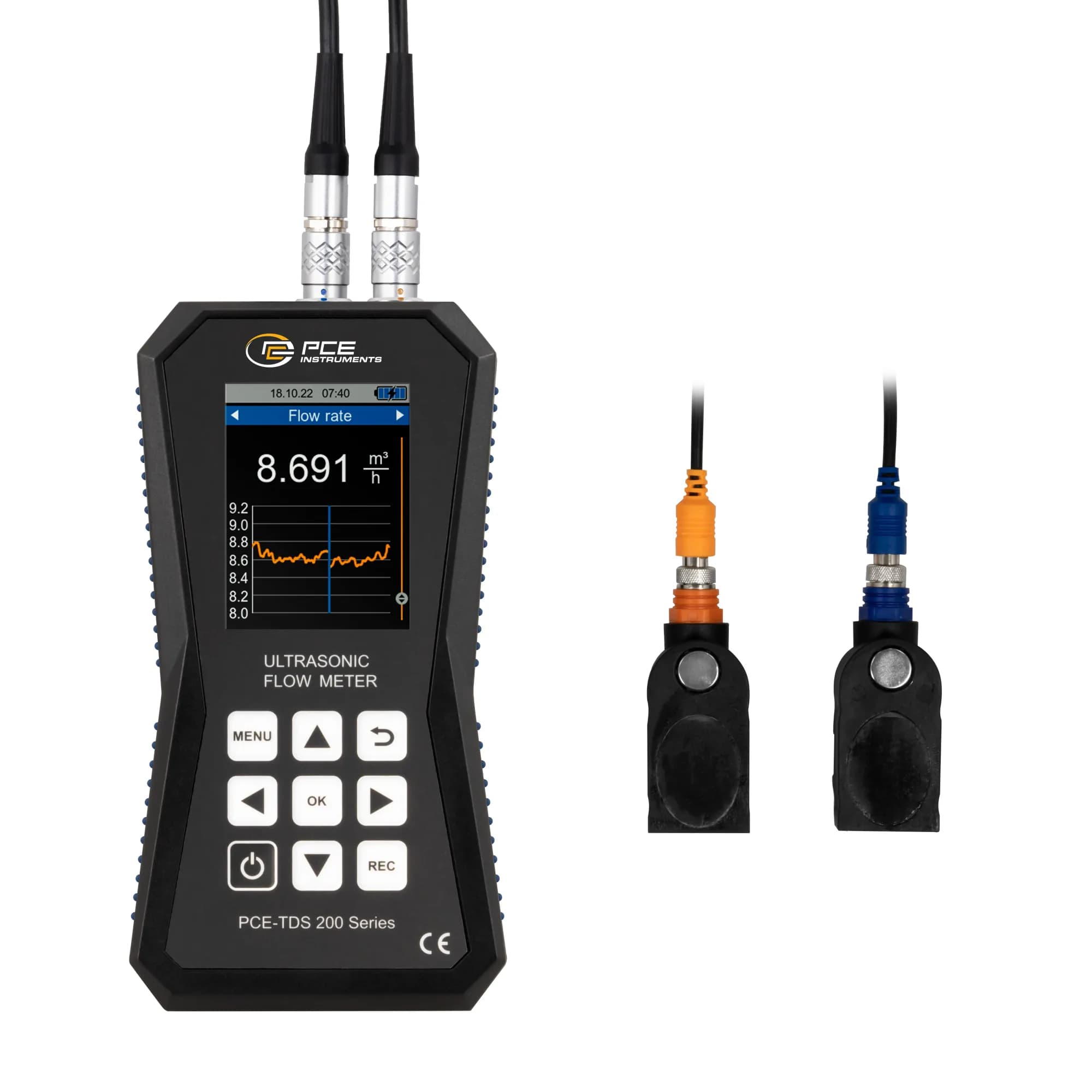

Przepływomierz PCE-TDS 200 M-SW-KIT, DN 50 ... 700 mm

Rurociąg DN 50 ... 700 mm, czyli o średnicy zewnętrznej Ø 57 ... 720 mm, to typowa magistrala zakładowa — i właśnie pod nią dobrano parę czujników w tym zestawie. Razem z miernikiem pakowane jest oprogramowanie oraz kabel transmisyjny, więc zapis z pomiaru zamienia się w wykres bez dokupywania licencji. Zarejestrowane wartości mieści pamięć 32 GB, co odpowiada 10 milionom punktów pomiarowych; odstęp między próbkami ustawia się od 1 s do 12 h. Dla tego przedziału średnic niepewność wynosi ± 1,5 % wartości mierzonej przy prędkości powyżej 0,3 m/s, a powtarzalność ± 0,5 %.

Progi alarmowe działają w czterech wariantach i sygnalizują przekroczenie zarówno światłem, jak i dźwiękiem. Zestaw wozi się w plastikowym etui; miernik waży 263,5 g, ma klasę ochrony IP52 i akumulator 2500 mAh na 10 h pracy, a samoczynne wyłączanie ustawia się w przedziale 1 ... 15 min lub całkiem wyłącza. Oznaczenia DN i Ø opisują dwie różne rzeczy i mylenie ich bywa źródłem nietrafionych zakupów. DN to średnica nominalna używana w katalogach armatury, a Ø podana przez producenta odnosi się do rzeczywistej średnicy zewnętrznej rury, na której siadają głowice.

Ta para obejmuje DN 50 ... 700 mm, czyli przewody o średnicy zewnętrznej 57 ... 720 mm — i to właśnie tę drugą wartość mierzy się taśmą na obiekcie przed zamówieniem. Cztery tryby progów alarmowych obejmują sygnalizację poniżej wartości granicznej, powyżej niej, wewnątrz zadanego przedziału oraz poza nim. Ostatni wariant przydaje się przy nadzorze nad obiegiem, który ma pracować w określonym oknie: alarm odzywa się zarówno przy dławieniu strugi, jak i przy nadmiernym rozbiorze.

Sygnał jest jednocześnie świetlny i dźwiękowy, więc dociera także w hałaśliwej maszynowni. Zapis prowadzi pamięć 32 GB odpowiadająca 10 milionom punktów pomiarowych, z odstępem od 1 s do 12 h oraz warunkami startu i zatrzymania serii. Miernik o masie 263,5 g i klasie ochrony IP52 pracuje w otoczeniu -20 ... 65 °C przy wilgotności 10 ... 95 %, a jego akumulator 2500 mAh wystarcza na 10 h. Samoczynne wyłączanie ustawia się w przedziale 1 ... 15 min i można je dezaktywować, co przy dłuższej obserwacji jest warunkiem koniecznym.
