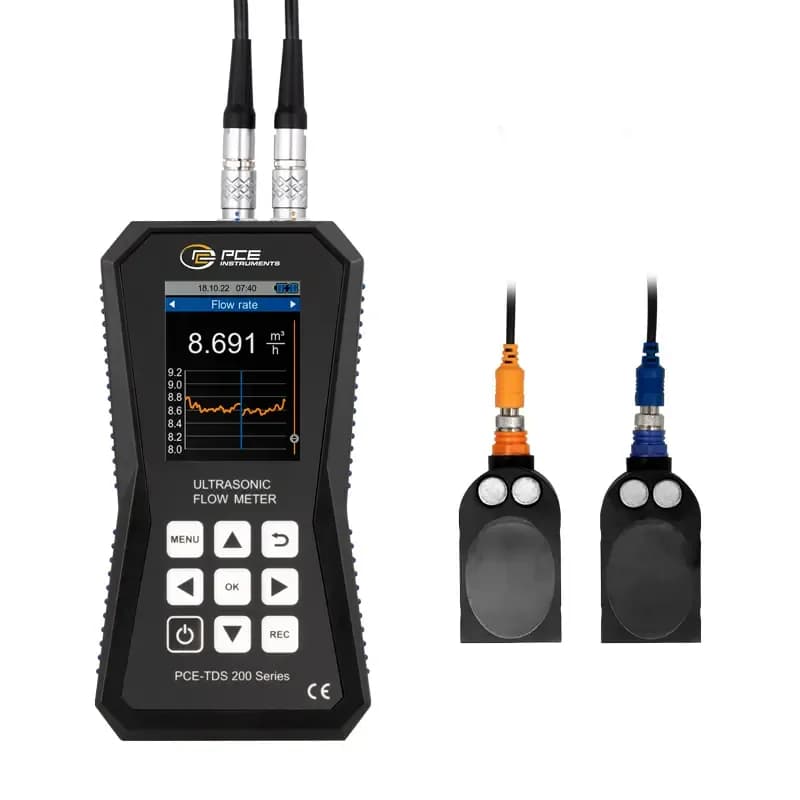

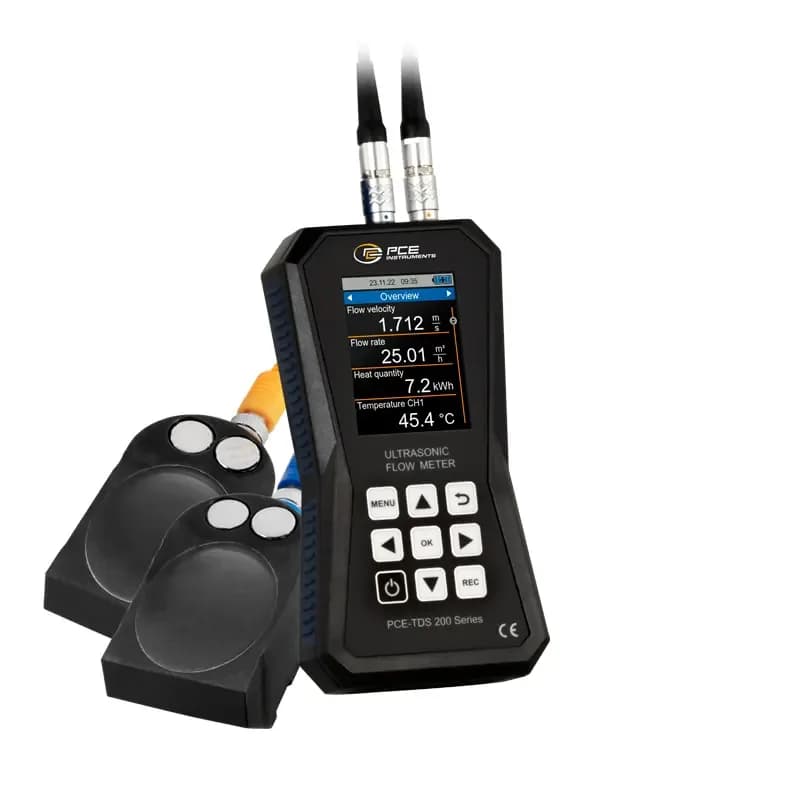

PCE InstrumentsKod: Magistrali o średnicy 6000 mm nie da się zmierzyć przyrządem wstawianym w ciąg rurociągu — para czujników L pracuje więc z zewnątrz i obsługuje przewody od 315 do 6000 mm. Głowice mają wymiary 91 x 52 x 44 mm, przylegają do rury przez ultradźwiękowy żel kontaktowy i trzymają się wbudowanymi magnesami albo rozpinanymi opaskami; do odmierzenia rozstawu służy taśma miernicza z walizki. Na tak długiej drodze sygnału liczy się prowadzenie wiązki: układ Z przechodzi przez ciecz raz, V dwukrotnie, a N i W jeszcze częściej, co pozwala dobrać wariant do stanu ścianki.
Prędkość podawana jest w zakresie ± 32 m/s z rozdzielczością 0,001 m/s, a zliczana objętość narasta w wybranej jednostce. Miernik o masie 255 g i klasie ochrony IP52 pracuje od -20 do + 65 °C, natomiast same czujniki znoszą powierzchnię od -30 do 160 °C. Praca przy rurociągu o średnicy liczonej w metrach to zupełnie inna logistyka niż pomiar w kotłowni. Głowice trzeba przyłożyć po przeciwnych stronach osi rury, często z podestu albo z drabiny, a odległość między nimi bywa większa niż zasięg wyciągniętych ramion.
Przewód przyłączeniowy 2 x 5 m pozwala postawić miernik na posadzce i wrócić do niego dopiero po zamocowaniu obu czujników, zamiast żonglować przyrządem na wysokości. Miejsce na obwodzie ma tu znaczenie większe niż na cienkiej rurze. Górną tworzącą omija się, bo tam zbiera się powietrze, a spód bywa zajęty przez osad, który narósł przez lata eksploatacji — najpewniejszy sygnał daje zwykle pas na wysokości osi rurociągu. Warto też sprawdzić, czy w wybranym miejscu ścianka nie jest zaczopowana zgorzeliną: wiązka przechodząca przez luźno przylegającą warstwę traci na sile bardziej niż na całej reszcie drogi.
Zapis prowadzi rejestrator o pojemności co najmniej 10 mln punktów pomiarowych, z odstępem ustawianym od 1 s do 12 h oraz warunkami startu i zatrzymania serii. Przy magistralach ma to praktyczny sens: rozbiór wody w sieci miejskiej zmienia się w rytmie doby, więc pojedynczy odczyt mówi mniej niż całodobowy przebieg. Dane wychodzą przez złącze USB-C, a opcjonalne oprogramowanie układa je w wykresy, eksportuje do pliku CSV i składa raport w formacie PDF.

para czujników do rur o średnicy 315 … 6000 mm
głowice 91 x 52 x 44 mm z wbudowanymi magnesami
układy pomiarowe Z, V, N oraz W
zakres ± 32 m/s, rozdzielczość 0,001 m/s
odporność czujników na temperaturę -30 ... 160 °C
praca miernika od -20 do + 65 °C, klasa IP52
obsługuje przewody, których nie sposób rozciąć — do Ø 6000 mm
duże głowice 91 x 52 x 44 mm dają szeroką powierzchnię styku z płaszczem
cztery układy prowadzenia wiązki do wyboru zależnie od stanu ścianki
Ten zestaw kupują tam, gdzie rurociąg jest elementem infrastruktury, a nie fragmentem instalacji w budynku.
Górna tworząca rurociągu bywa zapowietrzona, a dolna zamulona osadem, więc oba te pasy dają słabszy sygnał. Głowice przykłada się zwykle po bokach, na wysokości osi rury, tak aby wiązka przechodziła przez najpełniejszy przekrój cieczy. Jeżeli sygnał mimo to jest słaby, przed zmianą punktu warto spróbować innego układu prowadzenia wiązki.
Rozstaw głowic na magistrali potrafi przekroczyć zasięg jednej osoby stojącej w miejscu, a rura często biegnie w kanale albo nad głową. Przewód 2 x 5 m daje swobodę w ustawieniu przyrządu, ale dostęp do obu punktów mocowania trzeba przygotować wcześniej — najlepiej sprawdzić to podczas wizji lokalnej, a nie w dniu pomiaru.
Czujniki L obejmują średnice zewnętrzne od 315 do 6000 mm i na cieńszej rurze nie ustawisz ich w poprawnym rozstawie. Jeżeli w obiekcie trzeba mierzyć też przewody rozdzielcze albo przyłącza, sensowniejszym zakupem jest wykonanie ML lub SML, w którym oprócz dużych głowic jedzie druga i trzecia para na mniejsze średnice.
| Wilgotność | 10 ... 95 % F (bez kondensacji) |
|---|---|
| Dokładność | DN ≥ 50 mm: ± 1,5 % fs dla prędkości > 0,3 m/s DN < 50 mm: ± 3,5 % fs dla prędkości > 0,3 m/s,± 1,5 % |
| Metoda pomiaru | Z, V, N, W |
| Rozdzielczość | 0,001 m/s |
| Zakres pomiarowy | ± 32 m/s |
| Parametry pomiaru | Prędkość przepływu, natężenie przepływu, objętość |
| Temperatura pracy | -20 … + 65 °C |
| CZUJNIK PCE-TDS 200 L | 1 para |
| Jednostka (prędkosć przepływu) | m/s, ft/s |
| Jednostka (natężenia przepływu) | m³, l, gal, igl, mgl, cf, bal, ib, ob |
| Interfejs | USB - C |
|---|---|
| Zasilanie | Wew.akumulator LiPo (3,7 V, 2500 mAh) Zew. USB 5 V DC, 500 mA |
| Czas pracy baterii | > 8 godzin pracy ciągłej |
| Pamięć wewnętrzna | min.10 mln. punktów pomiarowych |
| Waga | 255 g |
|---|---|
| Wymiary | 165 x 85 x 32 mm,91 x 52 x 44 mm |
| Wyświetlacz | Kolorowy, graficzny |
| Klasa ochrony | IP52 |
| Średnica rury | 315 … 6000 mm |
| Materiał, z którego wykonana jest rura | - akryl - aluminium - cynk - mosiądz - nikiel - nylon - polichlorek winylu - polietylen - polipropylen - stal - stal nierdzewna - tytan - żelazo - żeliwo - określony przez użytkownika |
| Język menu | polski, niemiecki, angielski, francuski, hiszpański rosyjski, holenderski, portugalski, duński, japoński włoski, turecki, chiński |
|---|---|
| Jednostki miar | Metryczne / Imperialne |
| Jednostka czasu | sekundowy, minutowy, godzinowy, dzienny |
| Wew. pokrycie rury | - bez pokrycia - guma - polietylen PE - polipropylen PP - politetrafluoroetylen PTFE - poliuretan PU - styropian - zaprawa - żywica epoksydowa - określone prze użytkownika |
| Odporność na temp. | - 30 ... 160 °C |
| Jednostka (objętość) | m³, l, gal, igl, mgl, cf, bal, ib, ob |
| Jednostka (wielkości rury) | mm, in |
| Typ cieczy (max. zawartość ciał stałych < 5 %) | - benzyna - diesel - etanol - metanol - olej - ropa naftowa - słona woda - woda - określony przez użytkownika |
| Kod producenta | PCE-TDS 200 L |
|---|---|
| EAN | 4250348731234 |
