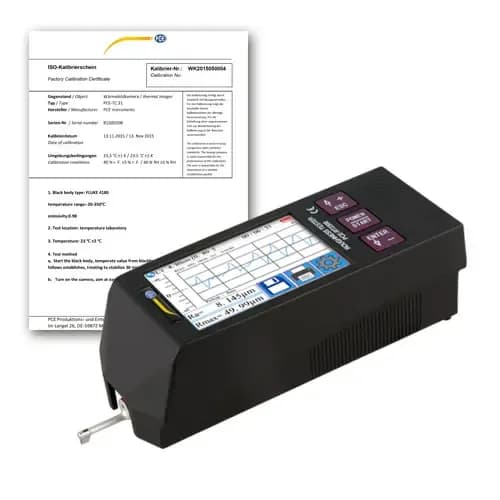

Profilometr PCE-RT 2300-ICA, pomiar z ISO

Pomiar chropowatości w miejscach trudno dostępnych, a do tego dokument dla działu jakości — tak wygląda zestaw PCE-RT 2300-ICA, dostarczany z fabrycznym certyfikatem kalibracji ISO. Napęd sondy jest tu wydzielony do osobnej jednostki połączonej przewodem, dzięki czemu badana powierzchnia może leżeć w rowku albo we wnęce, a moduł główny zostaje na zewnątrz, w ręku operatora. Diamentowa końcówka o promieniu 5 µm zagięta pod kątem 90° pracuje z naciskiem poniżej 4 mN.

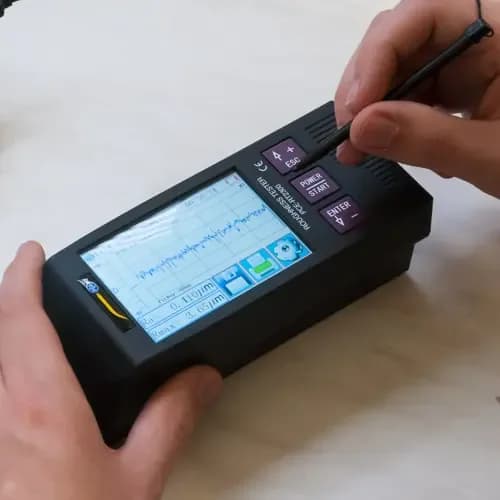

Odcinek pomiarowy wybiera się spośród 0,25 mm, 0,8 mm i 2,5 mm, a łączna droga obejmuje od jednego do pięciu odcinków, maksymalnie 17,5 mm. Dokładność wynosi ± 10% przy powtarzalności ± 7%, a rozdzielczość zmienia się od 0,01 µm w zakresie ± 20 µm do 0,04 µm w zakresie ± 80 µm. Ekran dotykowy 3,5 cala prowadzi przez ustawienia i pokazuje profil oraz krzywe obciążenia. Odniesienie do norm ISO4287, ANSI b46.1, DIN4768 i JISb601 porządkuje rozmowę o wynikach, a przyrząd o masie około 500 g pracuje do 50 h na jednym ładowaniu.

Jednostka napędowa mierzy 115 x 23 x 27 mm i po odłączeniu od modułu głównego 158 x 55 x 52 mm wchodzi tam, gdzie liczy się każdy milimetr: między żebra odlewu, w kanałek albo na dno wytoczenia. Dwa przewody połączeniowe z zestawu dają zapas na stanowisku, a statyw ustawia jednostkę pod stałym kątem, kiedy porównuje się kolejne detale z tej samej serii. Zestaw parametrów jest wyjątkowo szeroki: obok Ra, Rz i Rt pojawiają się Rku oraz Rsk opisujące kształt rozkładu nierówności, Rsm i RPc mówiące o gęstości śladów obróbki, a także Rk, Rpk, Rvk wraz z Mr1 i Mr2, czyli wielkości z krzywej udziału nośnego.

Po te ostatnie sięga się przy powierzchniach ślizgowych i gładzi cylindra, gdzie samo Ra niczego nie rozstrzyga. Filtry RC, PC-RC, Gauss oraz DP pozwalają dopasować sposób rozdzielenia chropowatości od falistości do tego, co zapisano w wymaganiu odbiorcy. Zakres przetwornika obejmuje 320 µm, a pojedynczy pomiar prowadzi się na odcinku od jednego do pięciu odcinków elementarnych. Warunki pracy to -20 ... 40 °C przy wilgotności do 90%, a przechowywanie -40 ... 60 °C, więc przyrząd wytrzyma również nieogrzewaną halę.
