Chropowatościomierz PCE-RT 2300 z ekranem dotykowym

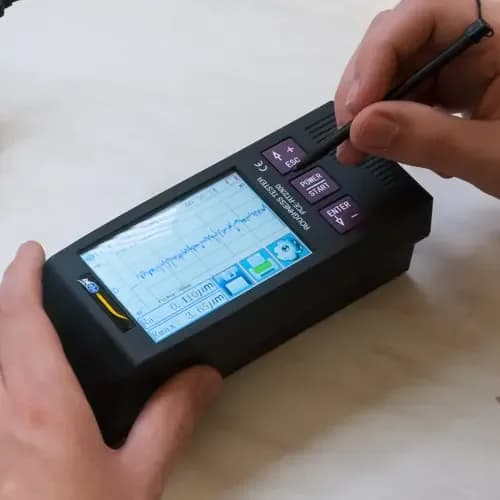

Wąskie rowki, dna otworów i powierzchnie w gnieździe bywają nieosiągalne dla przyrządu w jednej obudowie. PCE-RT 2300 rozwiązuje to inaczej: jednostka silnikowa o wymiarach 115 x 23 x 27 mm odłącza się od modułu głównego i połączona przewodem wchodzi tam, gdzie sam przyrząd by się nie zmieścił. Wyniki obsługuje się na dotykowym ekranie 3,5 cala, który pokazuje profil główny łączący chropowatość z falistością, sam profil chropowatości oraz krzywe obciążenia.

Zestaw parametrów jest szeroki, od Ra, Rz i Rq po Rk, Rpk, Rvk oraz Mr1 i Mr2, czyli wielkości opisujące zdolność powierzchni do przenoszenia obciążenia. Filtr dobiera się spośród RC, PC-RC, Gauss i DP, a długość pomiaru obejmuje od jednego do pięciu odcinków elementarnych, łącznie nie więcej niż 17,5 mm. Rozdzielczość zależy od zakresu: 0,01 µm przy ± 20 µm, 0,02 µm przy ± 40 µm i 0,04 µm przy ± 80 µm, przy dokładności ± 10% i powtarzalności ± 7%. Akumulator litowo-jonowy 3,7 V pozwala pracować do 50 h i ładuje się z zasilacza USB 5 V / 800 mA.

Moduł główny o wymiarach 158 x 55 x 52 mm i masie około 500 g leży w dłoni jak duży telefon, a jednostkę napędową można trzymać w ręku albo osadzić na dołączonym statywie, gdy pomiar ma być powtarzalny. W kartonie są dwa przewody połączeniowe do tej jednostki, więc zapasowy jest pod ręką, kiedy jeden ulegnie uszkodzeniu na stanowisku. Zakres przetwornika sięga 320 µm, obejmuje więc także powierzchnie po obróbce zgrubnej, na których przyrządy o wąskim oknie pomiarowym już się poddają.

Ekran dotykowy prowadzi przez wybór filtra, długości odcinka elementarnego i liczby odcinków w pomiarze, dzięki czemu ustawienia zmienia się na stanowisku, bez wertowania instrukcji. Lista wielkości sięga od Ra, Rz, Rq i Rt przez Rsk oraz Rku, opisujące kształt rozkładu profilu, po RPc i Rsm mówiące o gęstości śladów obróbki. Filtr RC odpowiada starszym charakterystykom pomiarowym, PC-RC jest ich odmianą skorygowaną fazowo, Gauss stanowi dziś domyślny wybór w wymaganiach rysunkowych, a DP przydaje się przy powierzchniach z wyraźną falistością podłoża. Komplet zamykają futerał, kabel interfejsu oraz instrukcja obsługi.
