Chropowatościomierz PCE-RT 2200, 21 parametrów

Kiedy odbiorca żąda parametrów spoza podstawowej trójki, przydaje się przyrząd z szerokim zestawem wielkości — PCE-RT 2200 daje do wyboru 21 parametrów, od klasycznych Ra, Rz i Rt po Rmr, Rdc, R3z oraz odpowiedniki według norm japońskich i amerykańskich. Ra, Rq i Rc mierzy w przedziale 0,005 ... 16 µm, z błędem poniżej ±10% i rozrzutem powtórzeń poniżej 6%. Sercem pomiaru jest diamentowa końcówka o promieniu 5 µm zagięta pod kątem 90°, dociskana siłą nie większą niż 4 mN i prowadzona po drodze do 15 mm. Długość fali granicznej wybiera się spośród 0,25 mm, 0,8 mm i 2,5 mm, a przy najkrótszej z nich sonda przesuwa się z prędkością 0,135 mm/s.

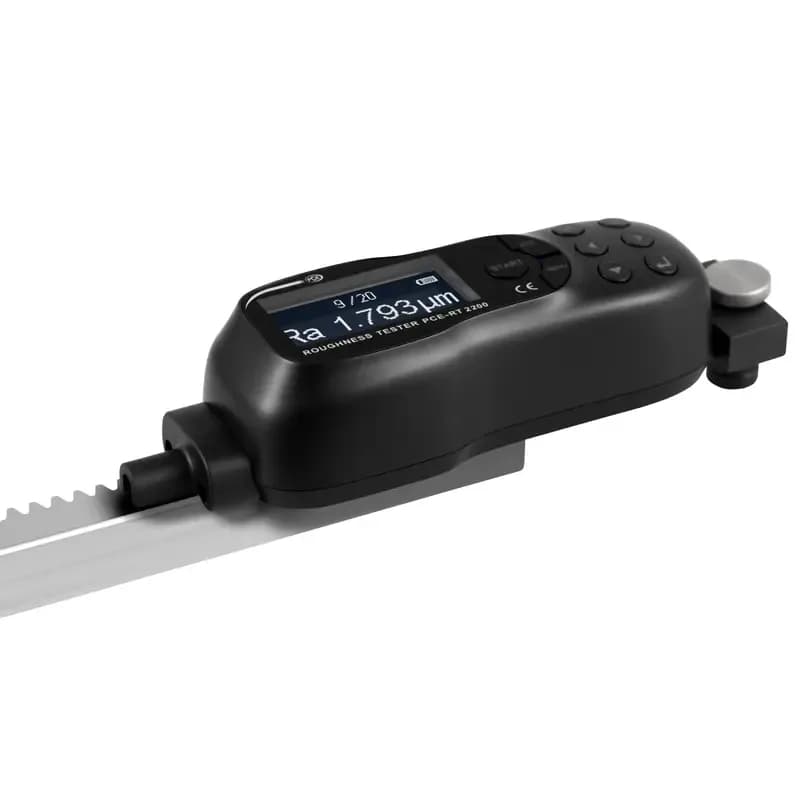

Pamięć wewnętrzna przechowuje 20 krzywych pomiarowych razem z kompletem wyliczonych parametrów, więc do wcześniejszych pomiarów można wrócić bez powtarzania badania. Duży graficzny wyświetlacz OLED pokazuje liczby i profil, a złącze micro USB służy zarówno do ładowania akumulatora, jak i do odczytu pamięci na komputerze. Lista wielkości jest tu naprawdę długa i obejmuje między innymi Rmax, Ry oraz Rz w ujęciu normy japońskiej, RP, Rpm i Rv w ujęciu amerykańskim, a dalej R3z, R3zmax, Rz1max, Rmr(c), Rdc i Rmr.

Dzięki temu przyrząd odpowiada na wymaganie rysunku niezależnie od systemu, w jakim je zapisano, a wynik krajowej kontroli da się zestawić z protokołem zagranicznego odbiorcy bez przeliczeń na boku. Wielkości udziału nośnego, czyli Rmr oraz Rdc, opisują, jaka część profilu przenosi obciążenie na zadanej głębokości — to one rozstrzygają, czy powierzchnia ślizgowa utrzyma film smarny. Obliczenia prowadzi wewnętrzny układ przetwarzania sygnału, więc komplet wyników pojawia się zaraz po przejeździe sondy, bez czekania i bez podłączania komputera.

Zapisany pomiar zostaje w pamięci razem z krzywą, dzięki czemu można do niego wrócić po zmianie, zamiast przepisywać liczbę do zeszytu. Przy drobnych detalach, na których obudowa nie znajdzie oparcia, montuje się urządzenie pozycjonujące z zestawu; bez niego sonda zapisałaby własny przechył zamiast profilu powierzchni. Prowadnica o promieniu 45 mm odpowiada za powtarzalny tor przejazdu, a etui z uchwytem porządkuje transport mikrosondy, osłony, wzorca chropowatości i płytki kalibracyjnej.
