Profilometr PCE-RT 2000-ICA, pomiar z ISO

Zamówienia dla motoryzacji i lotnictwa wymagają zwykle nie tylko wyniku, ale i dowodu, że przyrząd był sprawdzony — PCE-RT 2000-ICA dostarczany jest z fabrycznym certyfikatem kalibracji ISO. Pomiar obejmuje dziewięć wielkości: Ra, Rq i Rc od 0,005 do 16 µm, Rz, Rt, Rp oraz Rv od 0,02 do 200 µm, Rsm od 5 do 1000 µm, a współczynnik asymetrii Rsk w przedziale -1 ... 1. Sonda o promieniu 5 µm zagięta pod kątem 90° pracuje z siłą do 4 mN, przejeżdżając odcinek nie dłuższy niż 15 mm; ruch odbywa się z prędkością 0,135 mm/s, 0,5 mm/s albo 1 mm/s, zależnie od wybranej długości fali granicznej. Błąd pomiaru pozostaje poniżej ±10%, a rozrzut wyników poniżej 6 %.

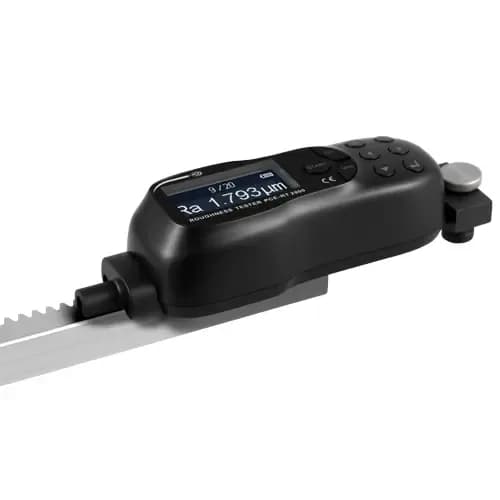

Ekran OLED pokazuje wartości i profil, a jednostki przełącza się między µm i µinch. Dane przechodzą przewodem micro USB do programu z funkcjami statystycznymi, co ułatwia prowadzenie kart kontrolnych dla serii detali. Program producenta liczy statystykę z całej serii, więc zamiast luźnych liczb w zeszycie powstaje zestawienie, na którym widać rozrzut między detalami i moment, w którym proces zaczyna odjeżdżać od środka pola tolerancji. Do tego samego pliku trafia wykres profilu, a rysunek przebiegu bywa w rozmowie z odbiorcą mocniejszym argumentem niż pojedyncza wartość Ra. Osłona chroni delikatną mikrosondę w transporcie, a urządzenie mocujące pomaga ustawić przyrząd na detalu, który sam nie zapewnia pewnego oparcia.

Prowadnica o promieniu 45 mm prowadzi głowicę po łuku, dzięki czemu tor przejazdu pozostaje powtarzalny bez rozbudowanego układu liniowego. Wskazanie przełącza się z µm na µinch, co skraca pracę z rysunkami przygotowanymi w systemie calowym. Ekran OLED zachowuje kontrast także przy słabym oświetleniu stanowiska, a akumulator litowo-jonowy uzupełnia się z gniazda micro USB — tego samego, przez które przyrząd rozmawia z komputerem. Płytka kalibracyjna oraz wzorzec chropowatości z zestawu służą do kontroli przed pomiarem, bo bieżącą sprawność potwierdza się na wzorcu, a nie papierem sprzed wielu miesięcy.
