Chropowatościomierz PCE-RT 10-ICA, pomiar Ra i Rz

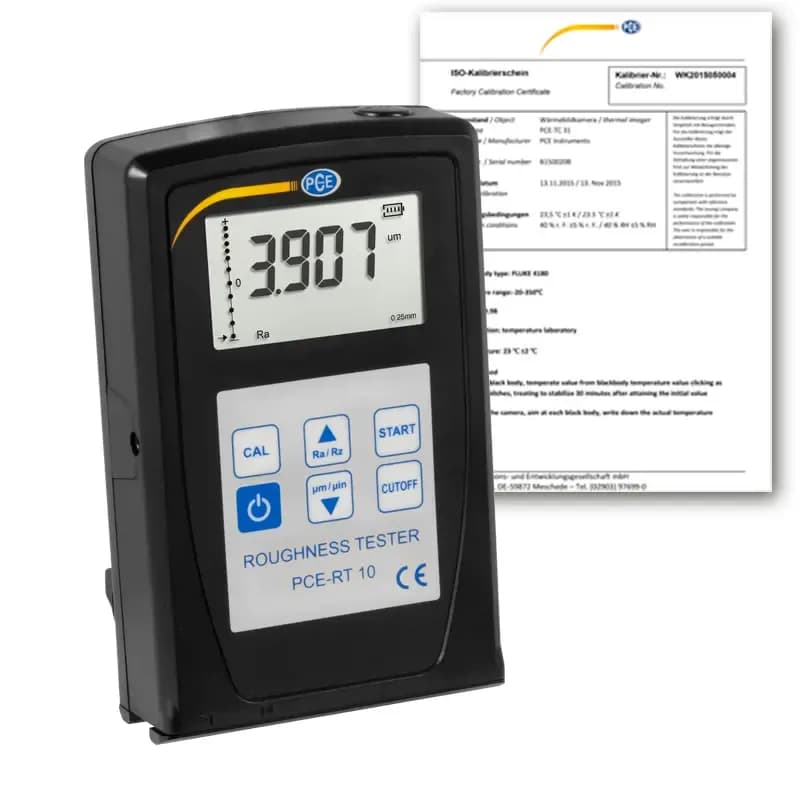

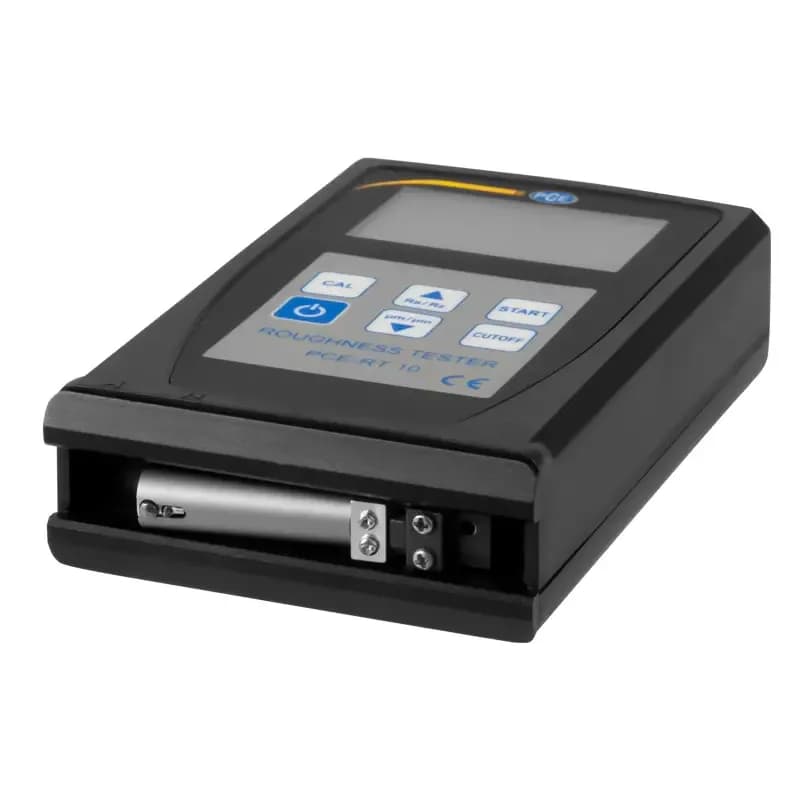

Kontrola jakości bywa kwestionowana przez odbiorcę, dlatego PCE-RT 10-ICA jedzie z fabrycznym certyfikatem kalibracji ISO, który dokumentuje kontrolę wskazań przed wysyłką. Sam pomiar prowadzi diamentowa końcówka o promieniu 10 µm, dociskana siłą 16 mN i przesuwana po powierzchni na drodze do 12,5 mm; przemieszczenie zamieniane jest na wynik metodą indukcyjną. Przyrząd podaje średnie odchylenie profilu Ra w przedziale 0,05~10,00 µm oraz wysokość nierówności Rz w przedziale 0,1~50,0 µm, z dokładnością ±15 %. Prędkość przejazdu zmienia się wraz z odcinkiem elementarnym: 0,135 mm/s przy 0,25 mm, 0,5 mm/s przy 0,8 mm i 1 mm/s przy 2,5 mm.

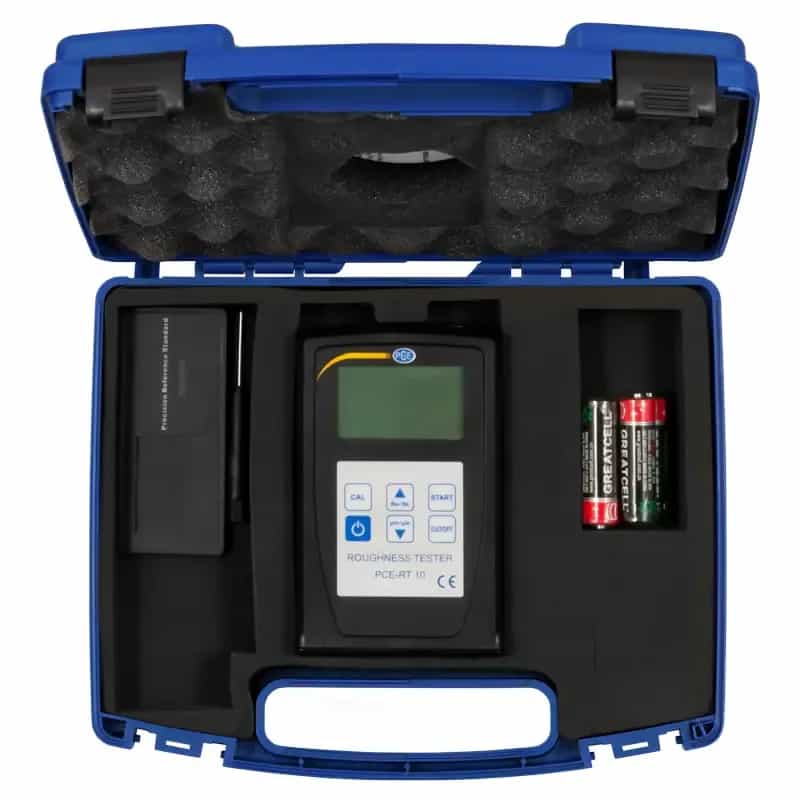

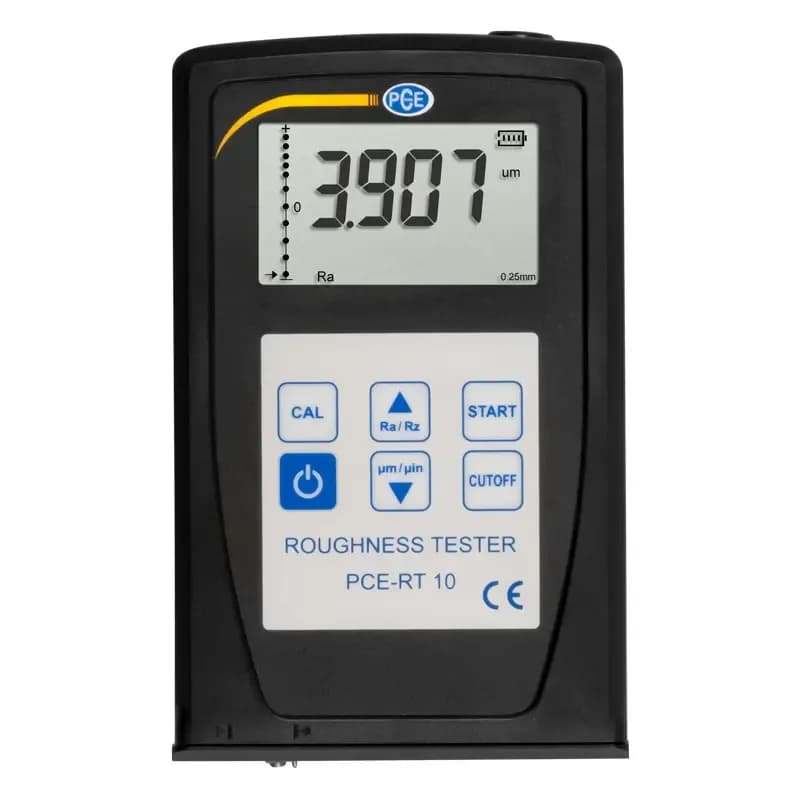

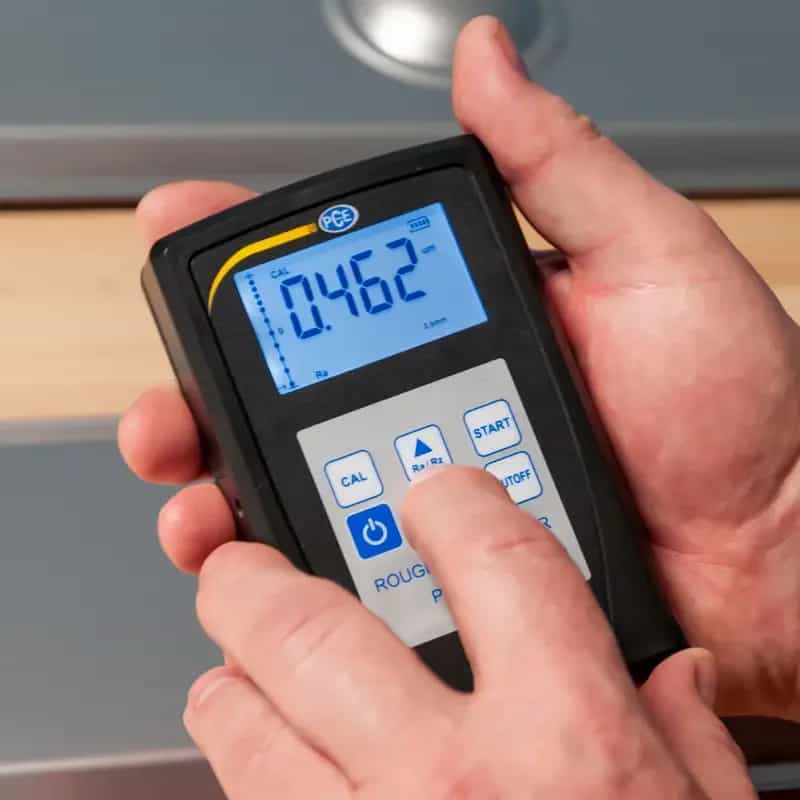

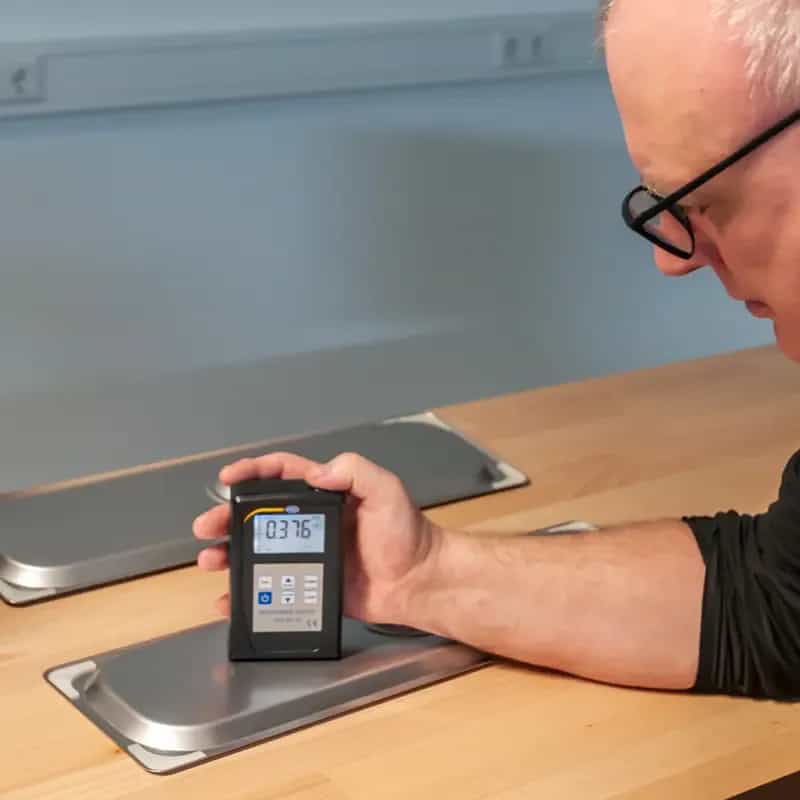

Wyniki czyta się z podświetlanego wyświetlacza, a przy dokumentowaniu serii przesyła złączem RS232C do komputera. Zasilanie z czterech baterii AA 1,5 V i masa 280 g pozwalają zabrać przyrząd na halę, a płytka kalibracyjna w zestawie służy do bieżącego sprawdzenia wskazań między pomiarami. Dokładność ±15 % przy powtarzalności 10% trzeba czytać jako właściwość metody, a nie usterkę egzemplarza: chropowatość jest wielkością statystyczną i ten sam detal daje nieco inny wynik w zależności od miejsca przyłożenia sondy. Dlatego przy odbiorze mierzy się powierzchnię w kilku punktach, prostopadle do śladu narzędzia, i dopiero z tych wskazań wyciąga wniosek.

Kiedy wynik wypada blisko granicy z rysunku, decyzję o przyjęciu detalu podejmuje się z zapasem, bo pas niepewności rozciąga się po obu stronach wartości granicznej. Odcinek elementarny 0,25 mm, 0,8 mm albo 2,5 mm wybiera się przed pomiarem i utrzymuje w całej serii — zmiana tego ustawienia zmienia liczbę na ekranie i psuje porównywalność protokołów. Powołanie na normy GB/T6062, ISO4287, DIN4768, JIS B oraz ANSI46.1 sprawia, że wskazanie znaczy dokładnie to samo, co wymaganie zapisane przy symbolu chropowatości na rysunku. Obudowa 128 x 80 x 30 mm z podświetlanym wyświetlaczem i układem ograniczenia częstotliwości mieści się w dłoni, a pracę ogranicza jedynie przedział 0 ... 50 °C oraz wilgotność poniżej 80%.
