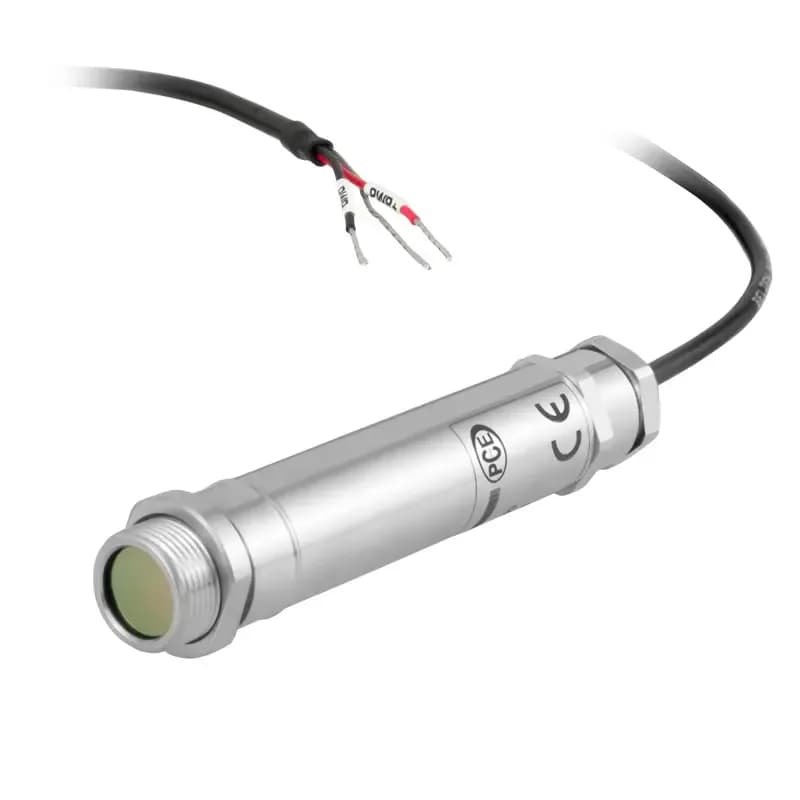

Czujnik podczerwieni PCE-IR 50, 4 ... 20 mA

Wyjście 4 ... 20 mA zamienia temperaturę powierzchni na sygnał, który przyjmie sterownik, rejestrator albo system nadzoru — bez sondy w strefie procesu i bez operatora z pirometrem w ręku. PCE-IR 50 mierzy w zakresie 0 ... +500 °C przy rozdzielczości optycznej 15:1, a wskazanie nadąża za procesem z czasem T90 równym 240 ms. Korpus ze stali nierdzewnej o wymiarach 18 x 103 mm ma klasę ochrony IP65 oraz płytę montażową w komplecie, dzięki czemu instalacja sprowadza się do ustawienia głowicy naprzeciw obserwowanego miejsca.

Zasilanie 24 V DC podaje się tym samym przewodem o długości 1 m, który wyprowadza sygnał, a dopuszczalne obciążenie pętli wynosi 900 omów. Emisyjność jest stała i równa 0,95, dokładność sięga ±1 °C lub 1 % wskazania, powtarzalność ±0,5 °C. Czujnik pracuje w otoczeniu 0 ... +70 °C przy wilgotności 10 ... 95 %. Warto od razu wiedzieć, czego ten czujnik nie ma: wyświetlacza. Wynik istnieje wyłącznie jako prąd w pętli, więc do uruchomienia potrzebny jest miernik z zakresem miliamperowym albo wejście analogowe sterownika, a skala rozciąga się liniowo na cały zakres pomiarowy — dolnej granicy odpowiada 4 mA, górnej 20 mA.

Dopuszczalne obciążenie pętli wynosi 900 omów i to ono decyduje, jak długi przewód oraz ile urządzeń pośredniczących można wpiąć w obwód. Sam przewód ma 1 m, dlatego przy dłuższej trasie planuje się puszkę połączeniową blisko głowicy. Emisyjność jest ustalona na 0,95 i nie da się jej zmienić, co upraszcza uruchomienie, ale przenosi decyzję na etap montażu: głowicę kieruje się na powierzchnię matową, a nie na lśniącą blachę. Rozdzielczość optyczna 15:1 pozwala odsunąć czujnik od obserwowanego miejsca, przy czym im dalej stoi, tym większy obszar uśrednia wskazanie.

Ograniczeniem bywa temperatura otoczenia 0 ... +70 °C przy wilgotności 10 ... 95 % — sama głowica mierzy do +500 °C, ale nie wolno jej postawić tuż przy rozgrzanym wsadzie bez osłony albo odsunięcia. Czułość widmowa 8 ... 14 µm odpowiada tworzywom, lakierom, papierowi i żywności, więc typowe linie pakowania oraz suszarnie mieszczą się w tym zastosowaniu. Stal nierdzewna i klasa IP65 pozwalają myć stanowisko razem z czujnikiem.
