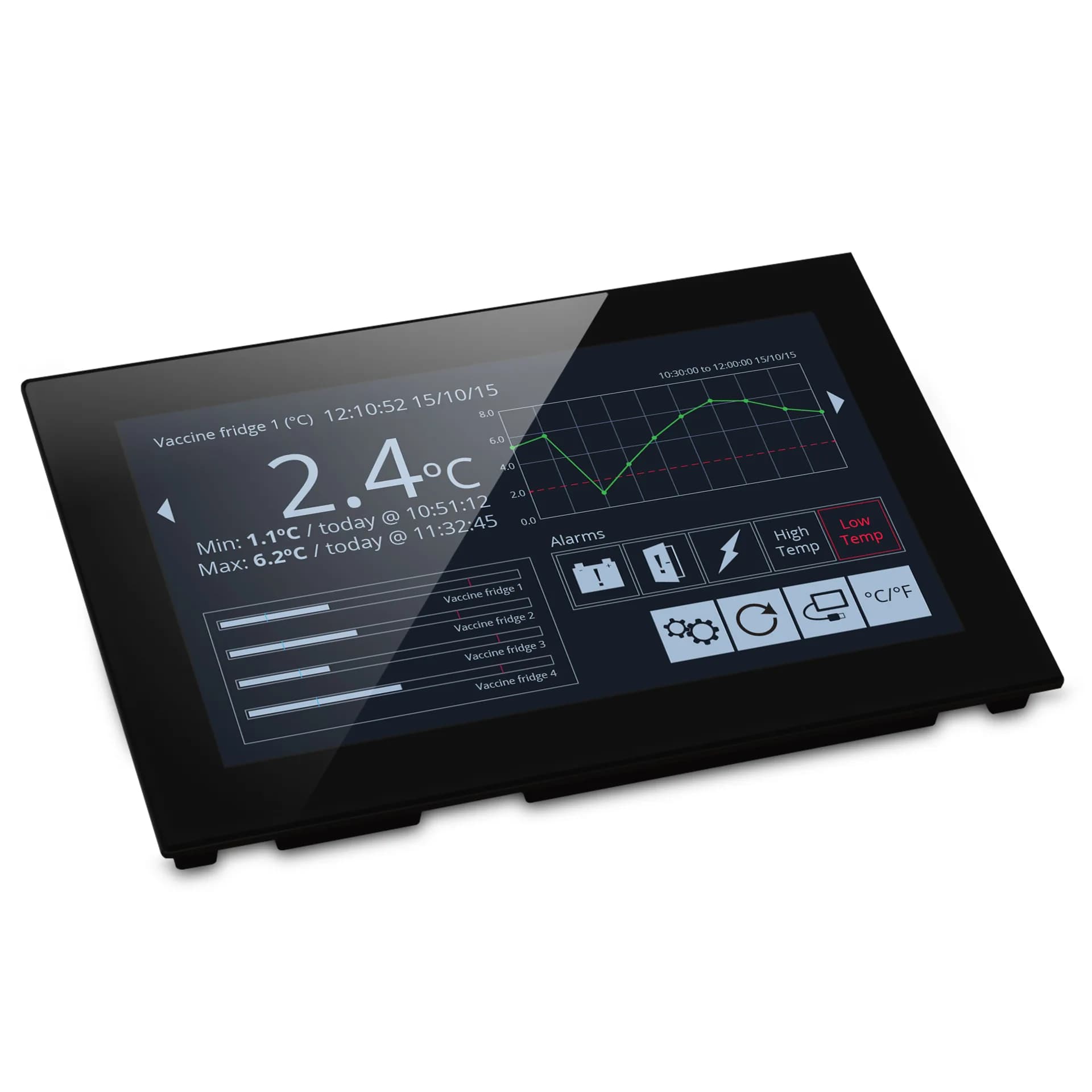

Panel HMI i PLC Lascar SGD 70-A – ekran 7 cali i rozbudowane I/O

Większa przestrzeń robocza i rozbudowane interfejsy wyróżniają Lascar SGD 70-A. Pojemnościowy ekran TFT ma przekątną 7 cali, rozdzielczość 1024 × 600 px i 16,7 miliona kolorów. Dwurdzeniowy układ zawiera Cortex A9 taktowany 800 MHz oraz Cortex M4 taktowany 227 MHz. Cztery bipolarne wejścia analogowe 16-bit obsługują do ±40 V DC albo sygnały od 4 do 20 mA, z typową dokładnością 0,05% ±1 mV dla zakresów do ±10 V.

Osiem linii cyfrowych, dwa wyjścia alarmowe typu otwarty kolektor oraz cztery wyjścia PWM 8-bit pozwalają łączyć wizualizację z prostym sterowaniem. Do komunikacji można wykorzystać RS485, a zapisane dane odczytać przez USB z komputera albo pobrać przez Ethernet; zakres obsługi pozostałych interfejsów zależy od wydania Design Studio. PanelPilotACE umożliwia budowę mierników, przycisków, trendów, obliczeń i regulatora PID metodą graficzną, a projekt można powiązać z elementami sprzętowymi.

Pamięć obejmuje 2 Gbit DDR3 oraz kartę SD 2 GB. Panel pracuje od 0 do +40°C, jest zasilany od 5 do 30 V DC i pobiera typowo 1 A przy 5 V. Wymiary wynoszą 186 × 122 × 21 mm, a otwór montażowy 180 × 117 mm. SGD 70-A nadaje się do większych pulpitów, lokalnych ekranów procesu i aplikacji, w których na jednym widoku trzeba połączyć wiele wartości oraz elementów sterujących.
