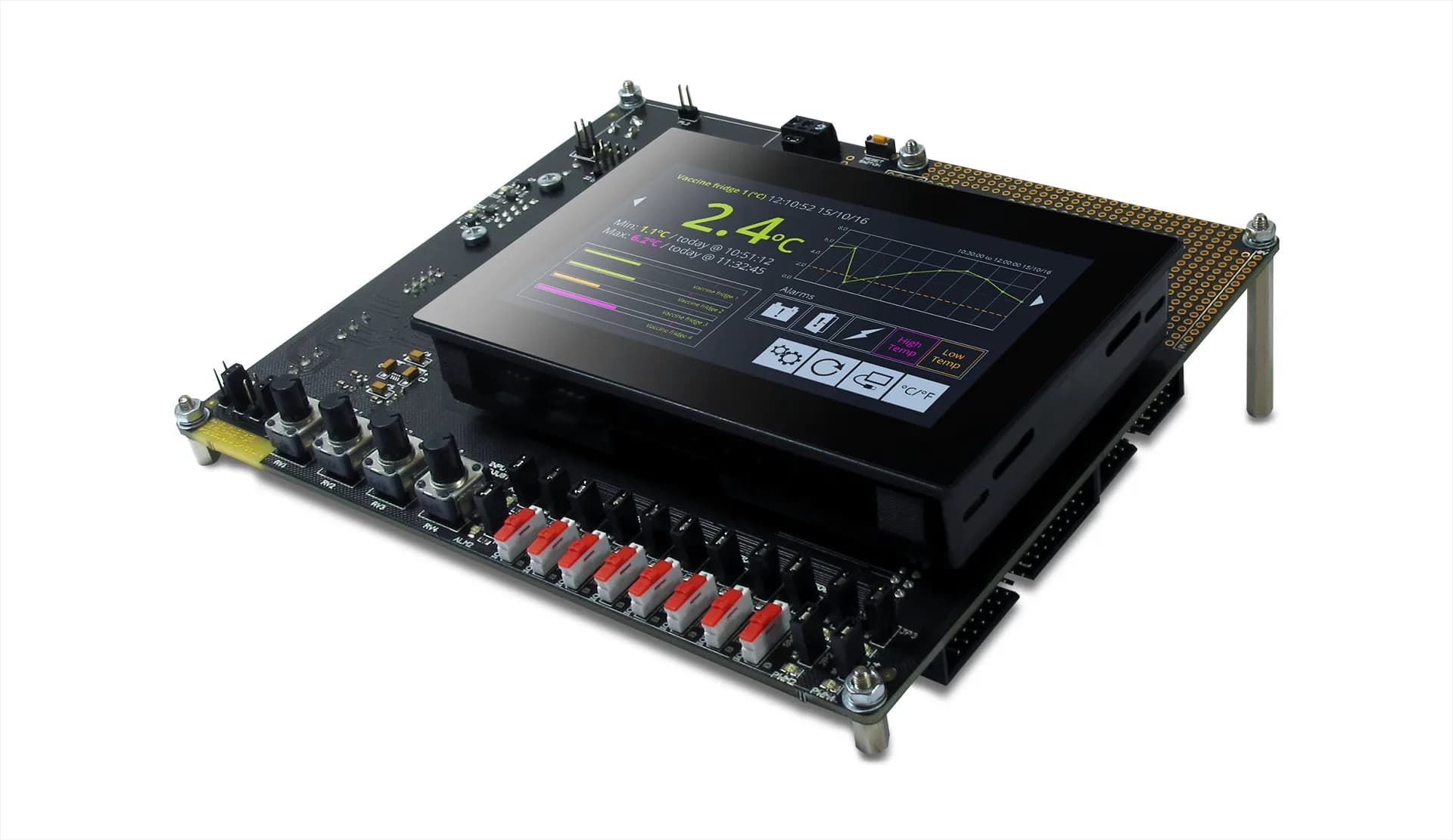

Prace prototypowe z panelem SGD 43-A można rozpocząć od zestawu Lascar SGD 43-A DK+, który według opisu zawiera urządzenie HMI/PLC. Ekran pojemnościowy 4,3 cala ma 480 × 272 px i 262 tysiące kolorów. Cztery wejścia analogowe 16-bit przyjmują do ±40 V DC albo sygnały od 4 do 20 mA. Zestaw jest przeznaczony do budowania, sprawdzania i prezentowania projektu przed przygotowaniem docelowego okablowania panelu.
PanelPilotACE Design Studio pozwala zestawiać widoki, elementy dotykowe, logikę, alarmy i obsługę wejść metodą graficzną. Sprzęt udostępnia osiem linii cyfrowych, dwa wyjścia alarmowe i cztery kanały PWM 8-bit, a także RS485 oraz Ethernet. Dokument sprzętowy wskazuje, że w opisanym wydaniu Design Studio interfejsy RS485 i Ethernet nie były jeszcze obsługiwane. Projekt można emulować, następnie przesłać do panelu przez Mini-USB.
Urządzenie ma 1 Gbit DDR2 i kartę SD 2 GB, pracuje od 0 do +40°C oraz wymaga zasilania od 5 do 30 V DC. Wymiary wynoszą 119,3 × 79,8 × 20,0 mm. Ponieważ dostępny opis zestawu nie rozpisuje wszystkich dołączonych przewodów i płytek, przed zamówieniem trzeba potwierdzić jego aktualną zawartość; pewnym elementem jest panel HMI/PLC SGD 43-A. DK+ sprawdza się w laboratorium automatyki, przy demonstracji interfejsu i podczas pierwszej integracji sygnałów.
Trzeba ją uwzględnić przy wyborze miejsca oraz sposobu montażu produktu.
To praktyczna właściwość, którą warto uwzględnić przy porównaniu wariantów i doborze produktu.
Wpływa na czytelność wskazań i wygodę bieżącej kontroli wyniku.
Trzeba ją uwzględnić przy wyborze miejsca oraz sposobu montażu produktu.
To praktyczna właściwość, którą warto uwzględnić przy porównaniu wariantów i doborze produktu.
Wpływa na czytelność wskazań i wygodę bieżącej kontroli wyniku.
Marka: Lascar Electronics| Temperatura pracy | od 0 do +40°C |
|---|
| Pamięć | 1 Gbit DDR2 i karta SD 2 GB |
|---|---|
| Zasilanie | od 5 do 30 V DC |
| Wymiary | 119,3 × 79,8 × 20,0 mm |
|---|
| Cyfrowe I/O | 8 linii; 2 alarmy; 4 wyjścia PWM |
|---|---|
| Ekran panelu | TFT 4,3 cala; 480 × 272 px |
| Dołączony panel | SGD 43-A HMI/PLC |
| Wejścia analogowe | 4 × ±40 V DC lub od 4 do 20 mA |
