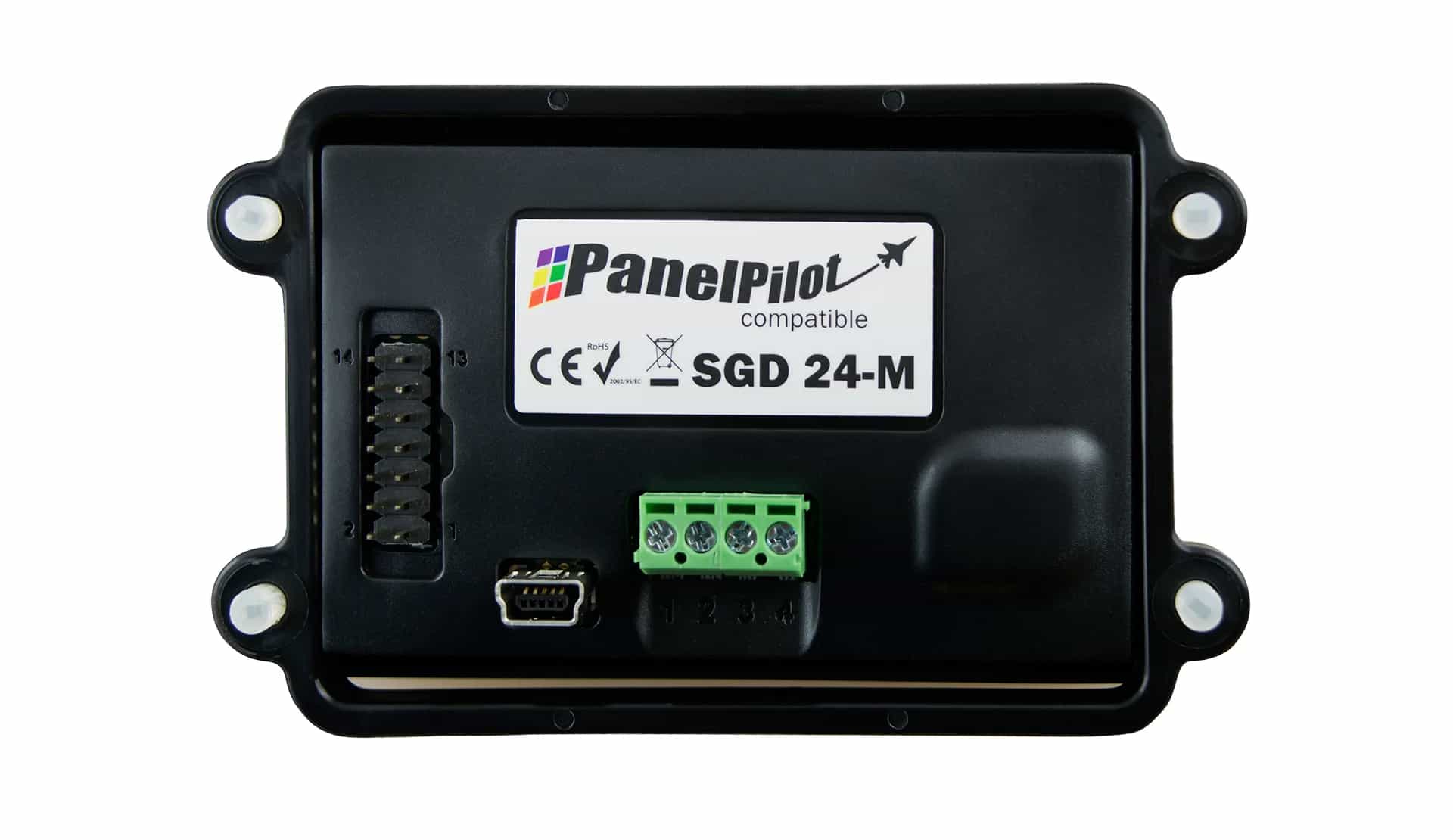

Panel graficzny Lascar SGD 24-M – 2 wejścia analogowe 0–40 V DC

Dwa sygnały napięciowe można przedstawić na jednym kolorowym ekranie: Lascar SGD 24-M jest inteligentnym panelem graficznym z kolorowym ekranem TFT 2,4 cala i rozdzielczością 320 × 240 pikseli. Wariant dla kompaktowego panelu dwóch napięć obsługuje 2 wejścia analogowe 0–40 V DC, dzięki czemu może połączyć dwa pola odczytowe w jednym projekcie. W projekcie kompaktowego panelu dwóch napięć kolory, napisy, skala i ekran startowy definiuje się przed przesłaniem konfiguracji przez USB.

W kompaktowym wariancie napięciowym każde wejście trzeba przypisać do właściwej wielkości oraz sprawdzić w znanych punktach procesu. Zasilanie modelu SGD 24-M obejmuje 4–30 V DC, próbkowanie 3 razy na sekundę, a temperatura pracy 0–40°C. W układzie kompaktowego panelu dwóch napięć programowalny wzmacniacz dobiera zakres, więc wartości skalowania decydują o wykorzystanej rozdzielczości.

Ekran dotykowy w modelu SGD 24-M pozwala budować interaktywne widoki, których zachowanie wynika z wgranego projektu. Przy budowie kompaktowego panelu dwóch napięć panel mocuje się klipsem, a sygnały i zasilanie prowadzi do zacisków śrubowych. Integrator wykorzystujący SGD 24-M powinien sprawdzić oba wejścia, elementy dotykowe i alarmy przed zamknięciem obudowy. Zestaw SGD 24-M obejmuje panel, mocowanie i skróconą instrukcję; kabel USB oraz przewody sygnałowe dobiera się osobno. SGD 24-M staje się gotowym interfejsem operatorskim dopiero po bezpiecznej zabudowie i walidacji ekranów.
