Oscyloskop PCE-OC 6, 100 MHz, 1 GSa/s

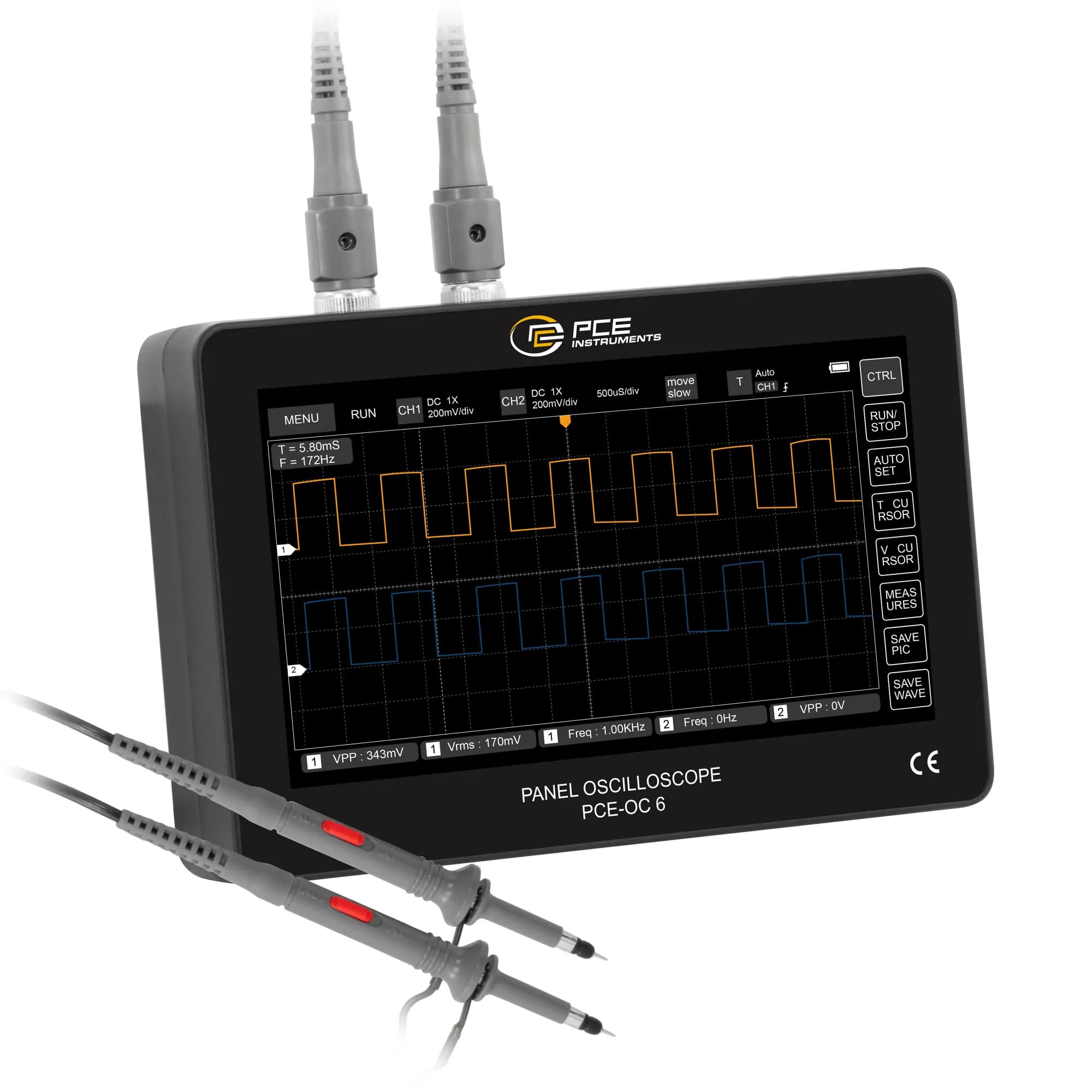

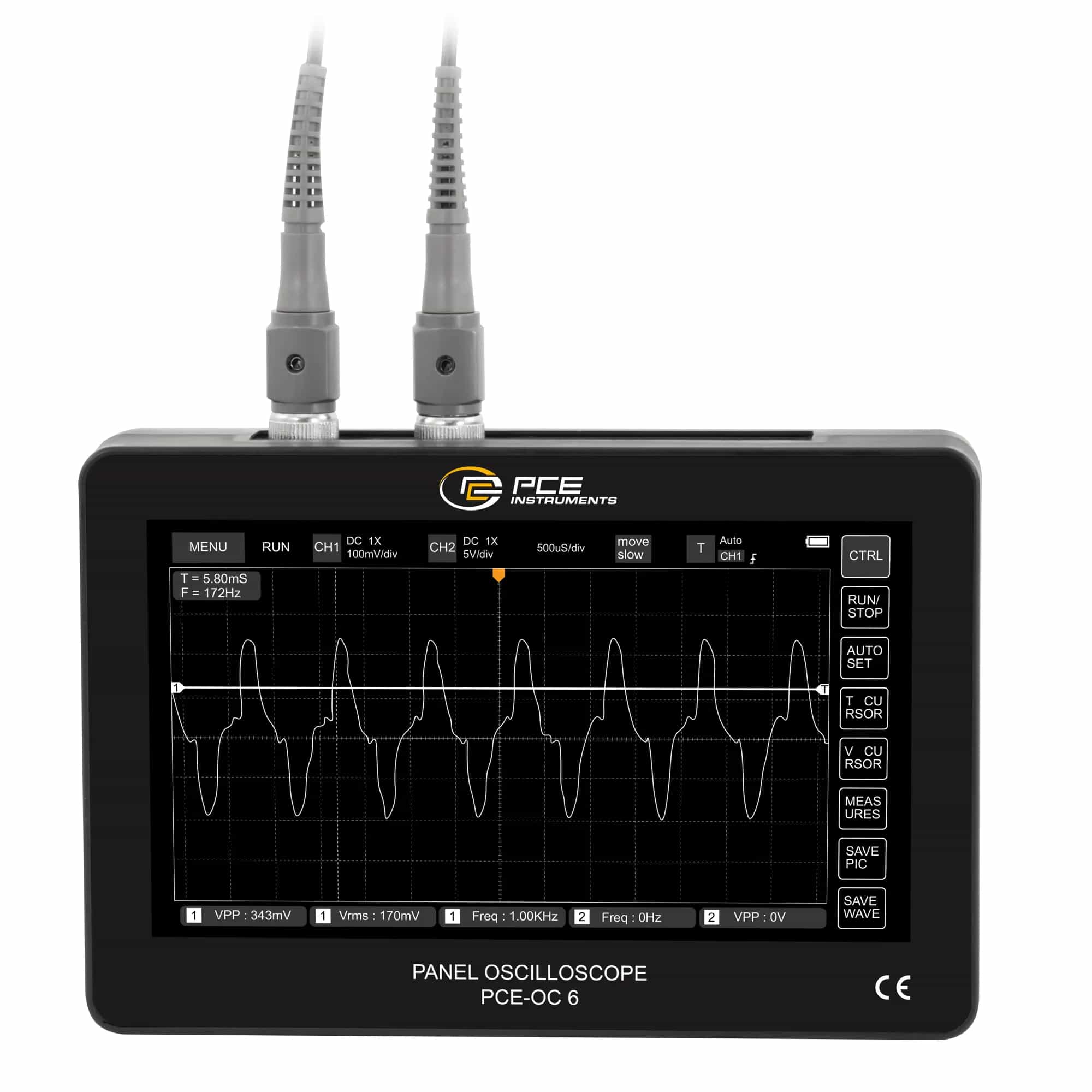

Dwa kanały o paśmie 100 MHz i próbkowanie w czasie rzeczywistym 1 GSa/s sprawiają, że PCE-OC 6 nadąża zarówno za powtarzalnym sygnałem analogowym, jak i za pojedynczym impulsem cyfrowym. Podstawę czasu ustawia się w przedziale 10 ns ... 50 s, czułość pionową w zakresie 50 mV ... 500 V, a czas narastania 3 ns mówi, jak strome zbocze przyrząd jeszcze zobaczy. Obraz trafia na dotykowy ekran 7 cali o rozdzielczości 800 x 480 pikseli, więc menu obsługuje się palcem, bez szukania przycisków w gąszczu opisów.

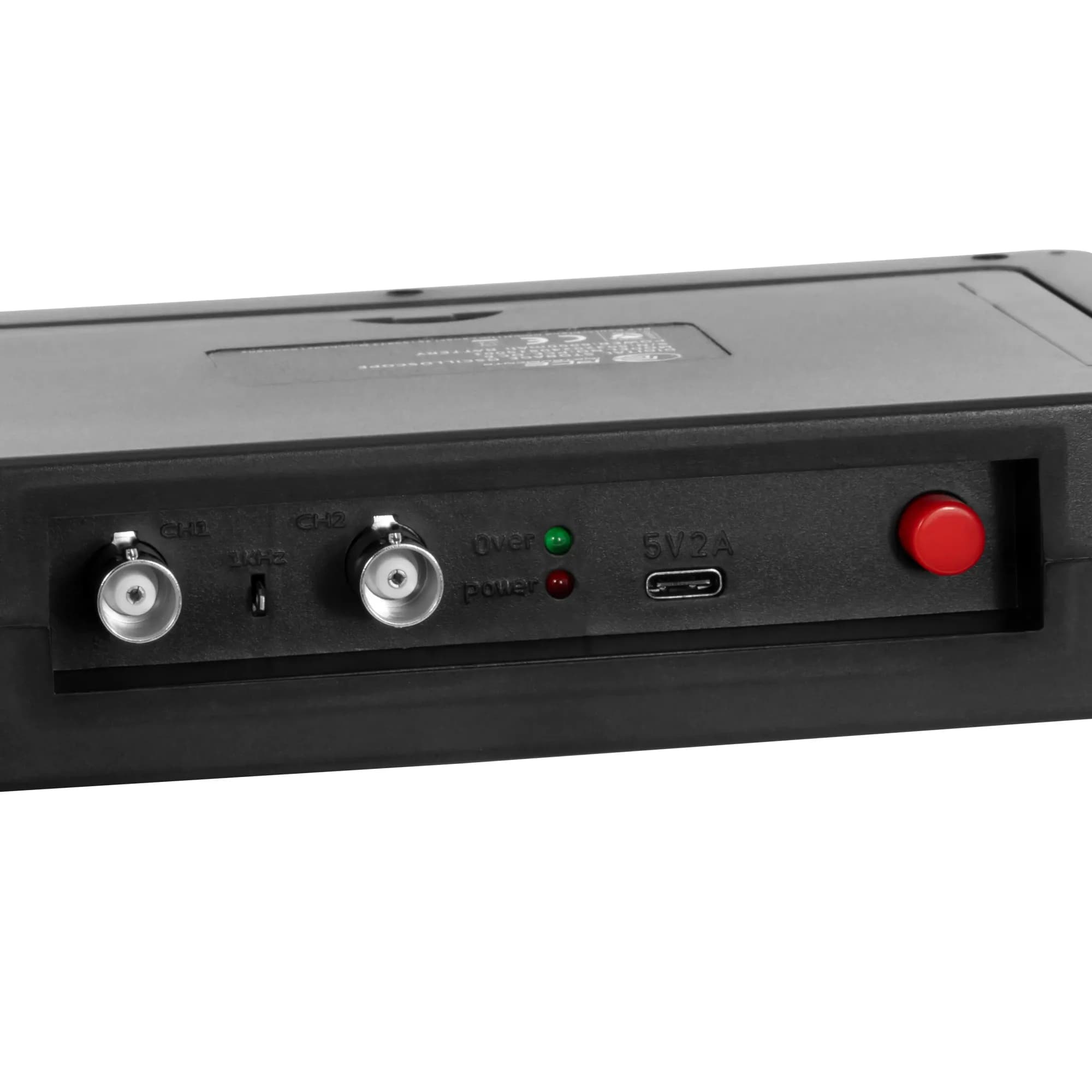

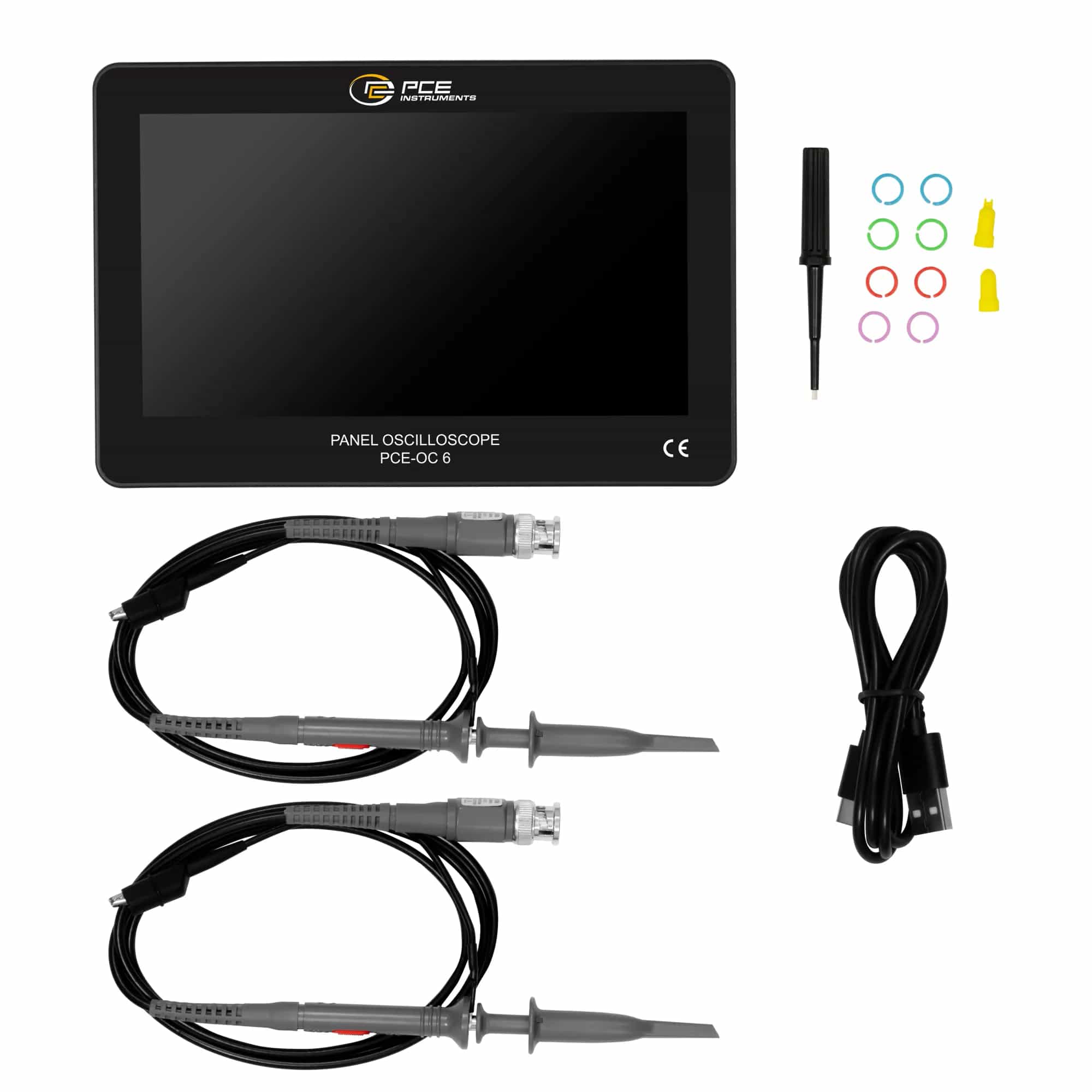

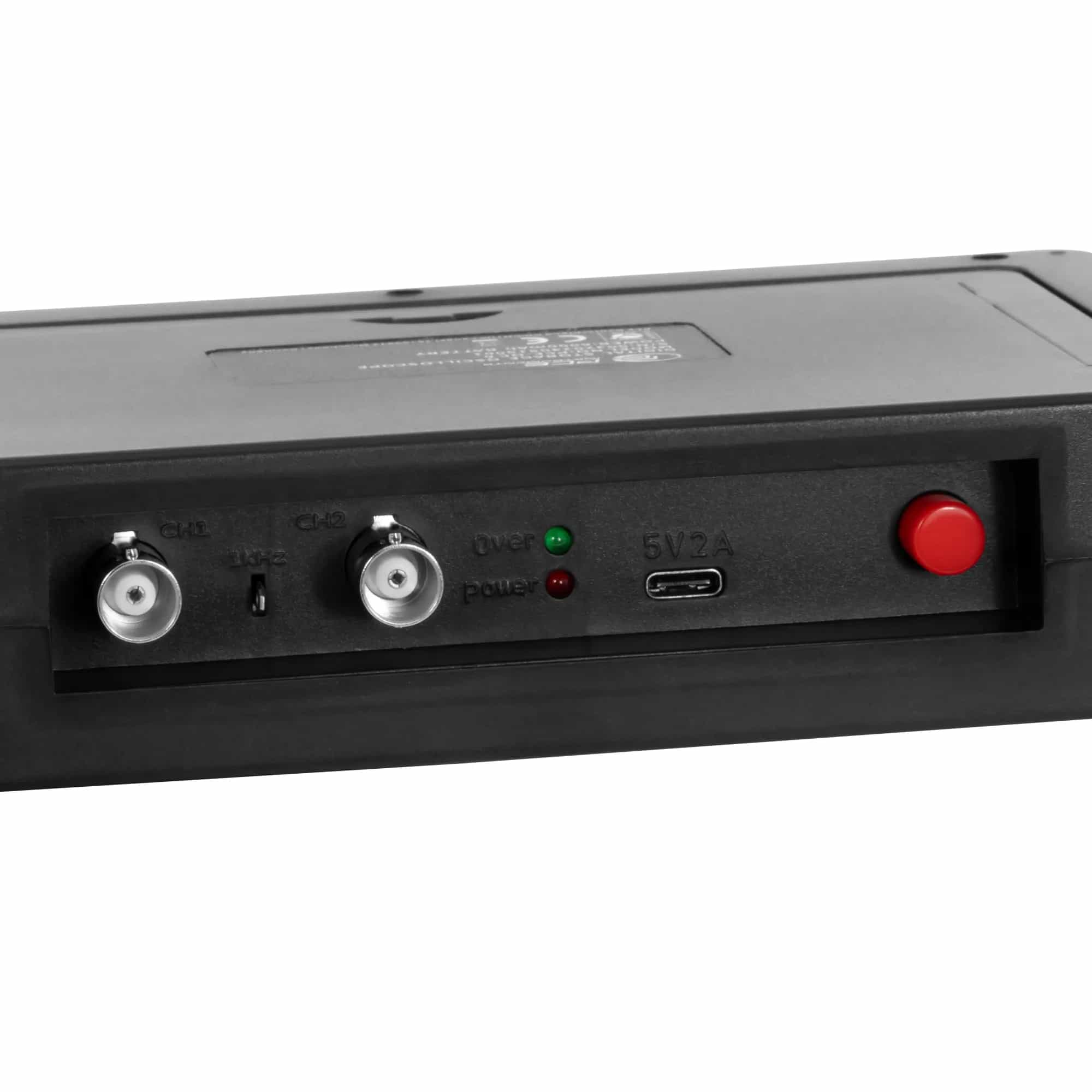

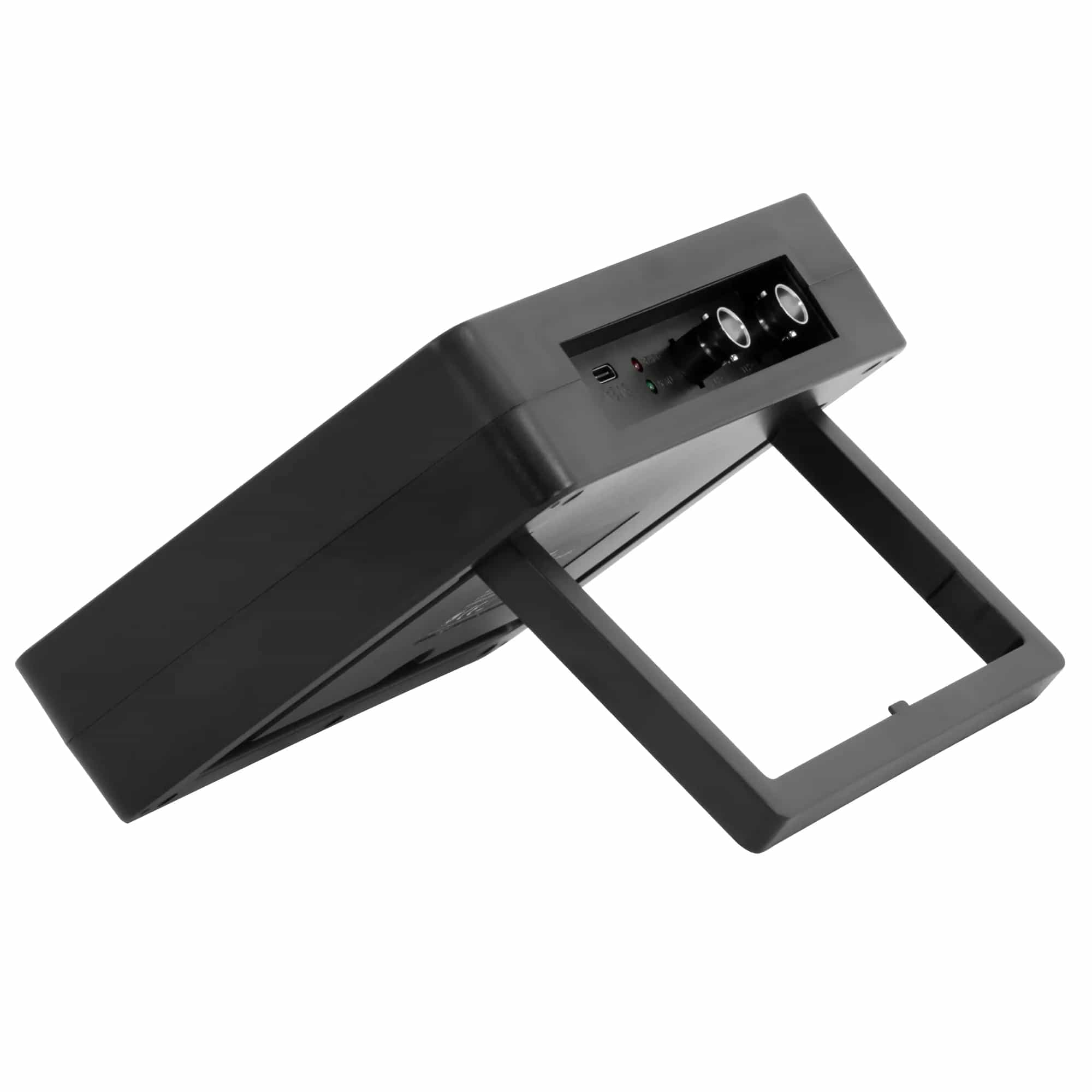

Sondy pracują z podziałem 1x oraz 10x, wejście ma impedancję 1 MΩ i znosi ciągłe napięcie 400 V. Pamięć 1 GB mieści do 1000 zrzutów ekranu i tyle samo zapisów przebiegu, przenoszonych do komputera przewodem USB-C. Ogniwo litowo-jonowe 6000 mAh daje 4 h pracy z dala od gniazdka, a masa 606 g pozwala trzymać przyrząd w jednej ręce podczas pomiaru w szafie sterowniczej. Do wyboru są trzy tryby wyzwalania — pojedynczy, normalny i automatyczny — a gdy sygnał trzeba zobaczyć od razu, jeden przycisk automatycznego ustawienia sam dobiera podstawę czasu i czułość.

Zebrane oscylogramy porządkuje wbudowany menedżer obrazów przebiegu: miniatury, widok szczegółowy, przewijanie stron, powiększanie i przesuwanie pozwalają wrócić do wcześniejszego zrzutu bez ponownego podpinania sond. Poza klasycznym przebiegiem przyrząd rysuje krzywe Lissajous, przydatne przy ocenie amplitudy, częstotliwości i przesunięcia fazowego, oraz widmo FFT, po którym widać harmoniczne wchodzące do zasilania. Dokładność wzmocnienia stałoprądowego wynosi ± 2 %, pomiaru częstotliwości 0,01 %, a głębokość pamięci przebiegu to 240 kbit.

Warto pamiętać o współczynniku sondy: przy podziale 1x użyteczne pasmo sięga 5 MHz, pełne 100 MHz uzyskuje się dopiero z sondą przełączoną na 10x. Menu przyrządu jest w języku angielskim. Obudowa o wymiarach 182 x 121 x 38 mm ma klasę ochrony IP20, więc to sprzęt do wnętrz — warsztatu, hali, szafy sterowniczej — pracujący w 0 ... 50 °C przy wilgotności do 90 % RH. Wbudowany moduł ochrony wejścia znosi ciągłe napięcie 400 V, ale nie zastępuje sondy wysokonapięciowej ani zasad pracy przy obwodach pod napięciem.
