Oscyloskop PCE-OC 50, dwa kanały i generator

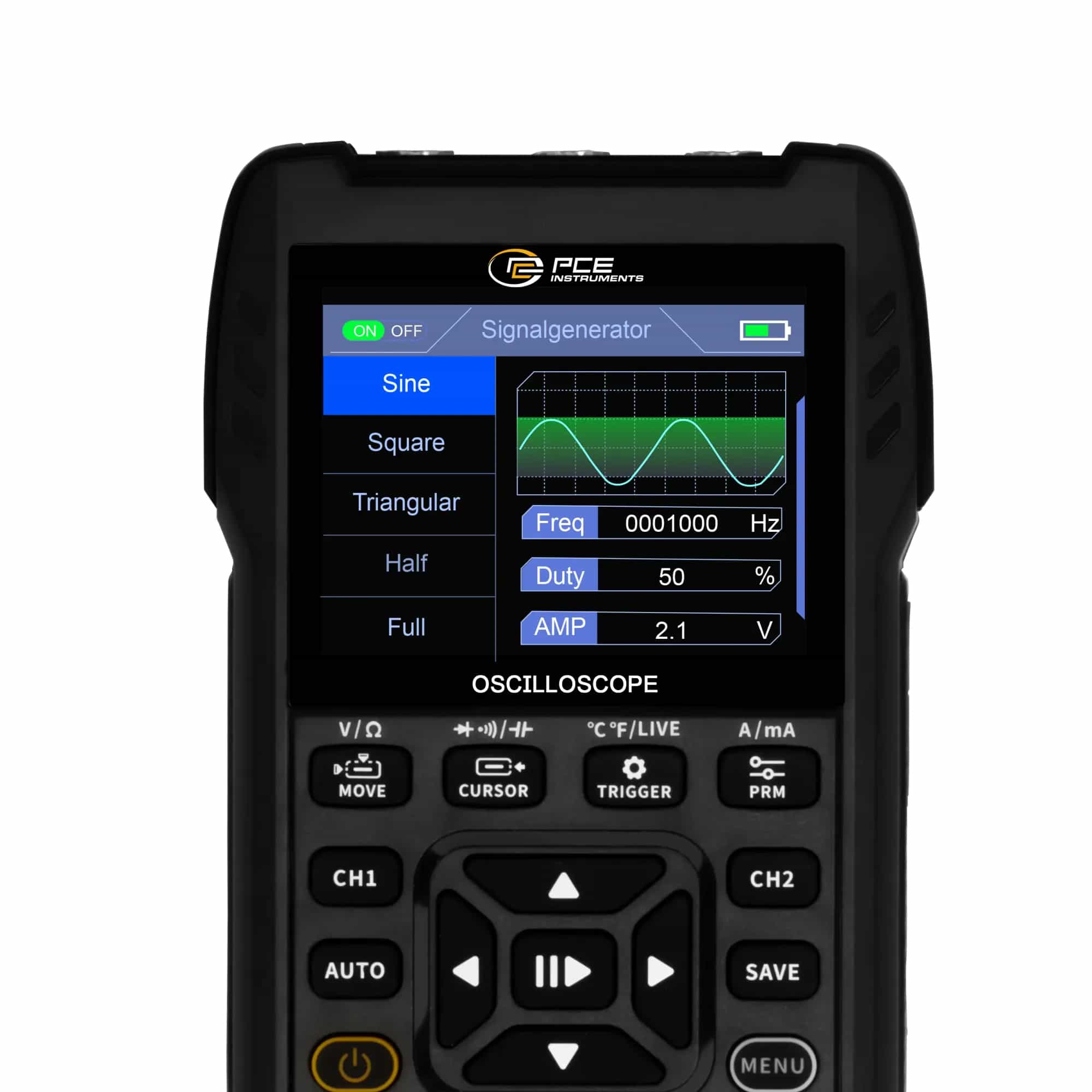

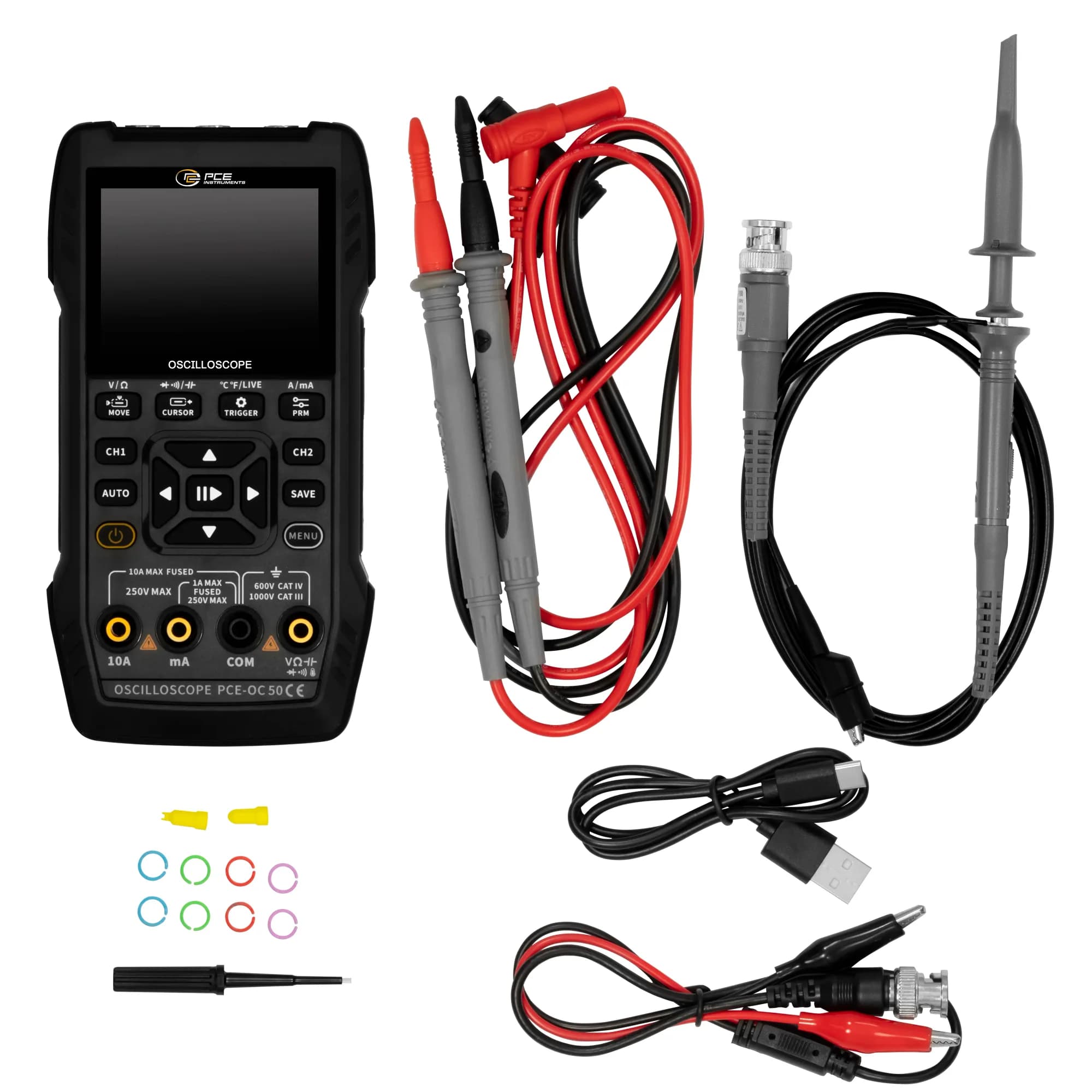

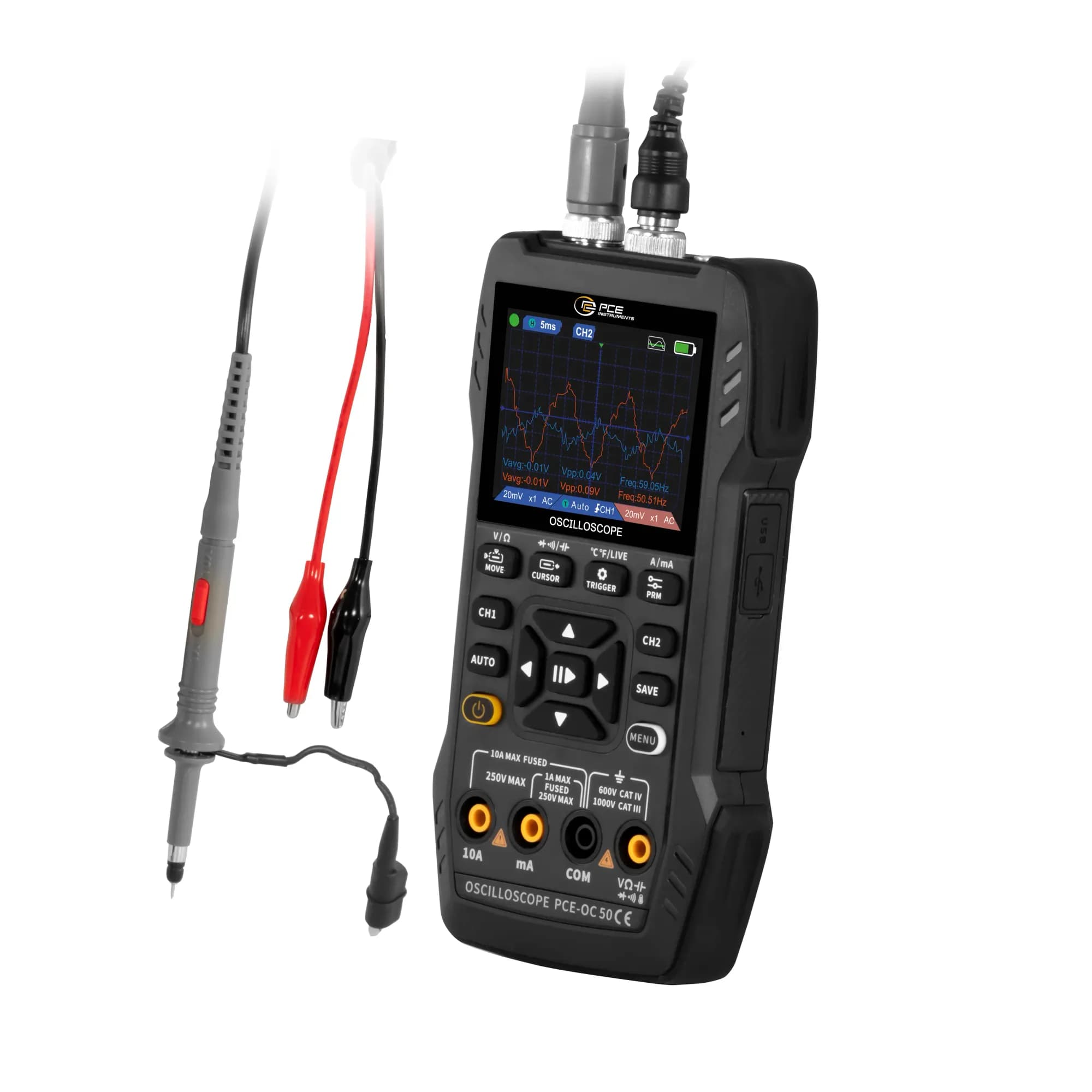

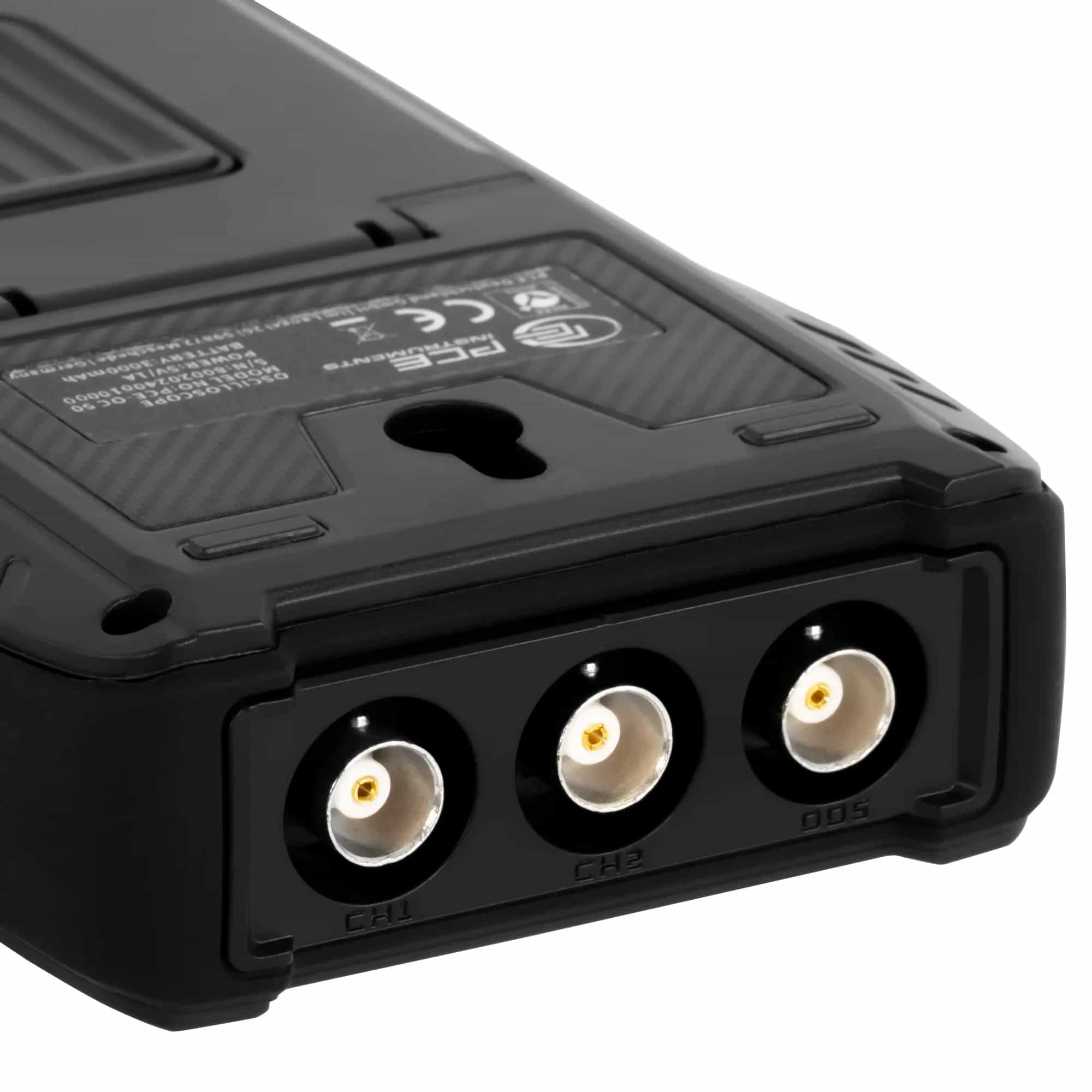

Dwa kanały pozwalają zestawić sygnał wejściowy z wyjściowym w jednym oknie, a wbudowany generator dostarcza przebieg do pobudzenia badanego układu — PCE-OC 50 mieści więc oscyloskop, generator i multimetr w obudowie o masie 300 g. Pasmo wynosi 10 MHz przy próbkowaniu 50 MSa/s, a czułość pionowa obejmuje 20 mV/div ... 10 V/div. Generator daje sinusoidę, przebieg prostokątny i trójkątny, jedno- oraz dwupołówkowy, szum, a także napięcie stałe, w zakresie 1 Hz ... 2000000 Hz przy amplitudzie 0,1 ... 3,3 V międzyszczytowo.

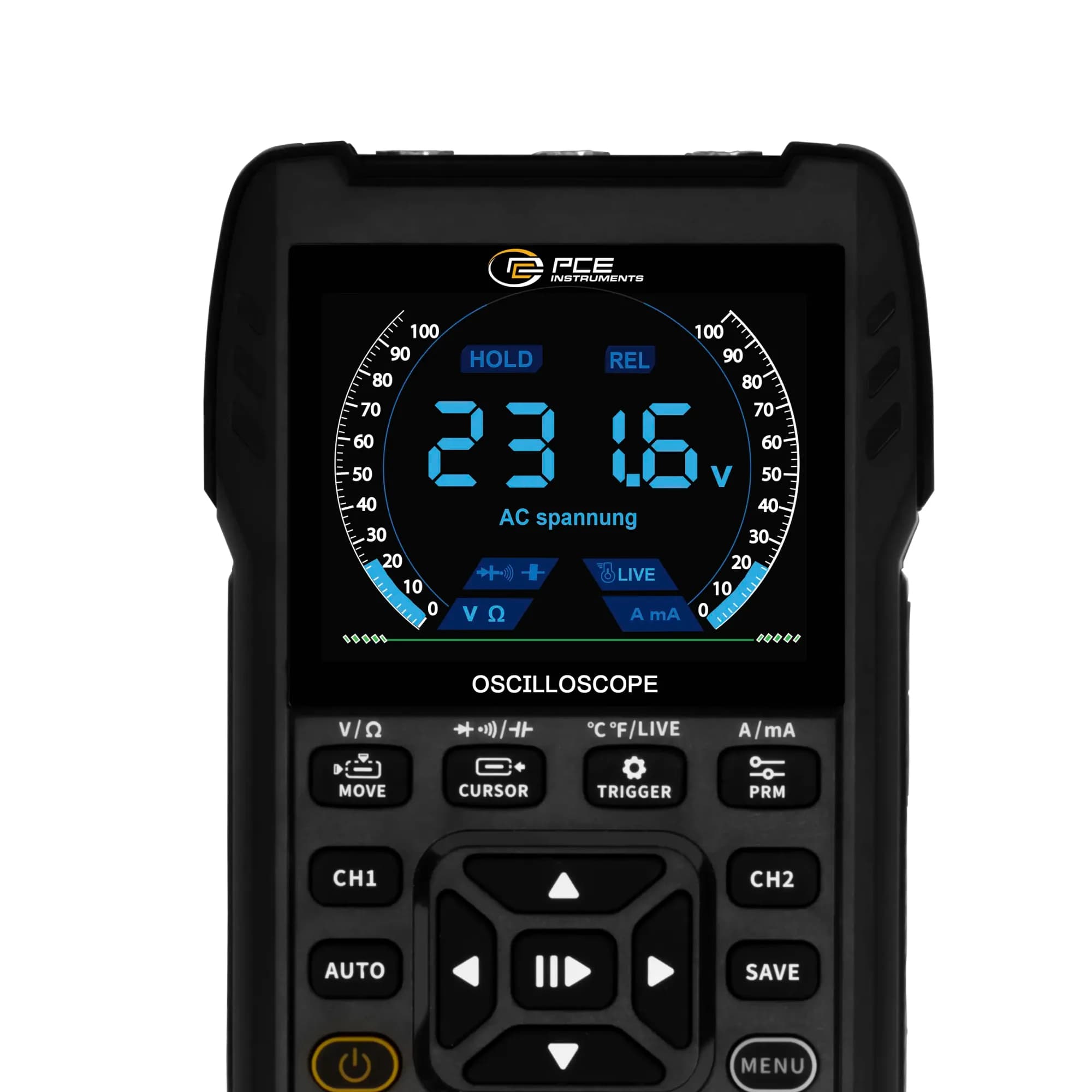

Po stronie multimetru dochodzą pomiary napięcia, prądu, rezystancji i pojemności, test diody, sprawdzanie ciągłości oraz bezdotykowe wykrywanie napięcia, a sonda temperatury obejmuje -55 ... +1300 °C. Obraz z ekranu zapisuje się do pliku w pamięci o pojemności 8 MB. Kolorowy wyświetlacz ma przekątną 2,8 cala, impedancja wejściowa wynosi 10 MΩ. Akumulator polimerowy 3,7 V o pojemności 3000 mAh pozwala pracować przez 6 h i uzupełnia się przez USB-C. Trzy przyrządy w jednej obudowie mają sens wtedy, gdy każdego z nich używa się na tym samym stanowisku.

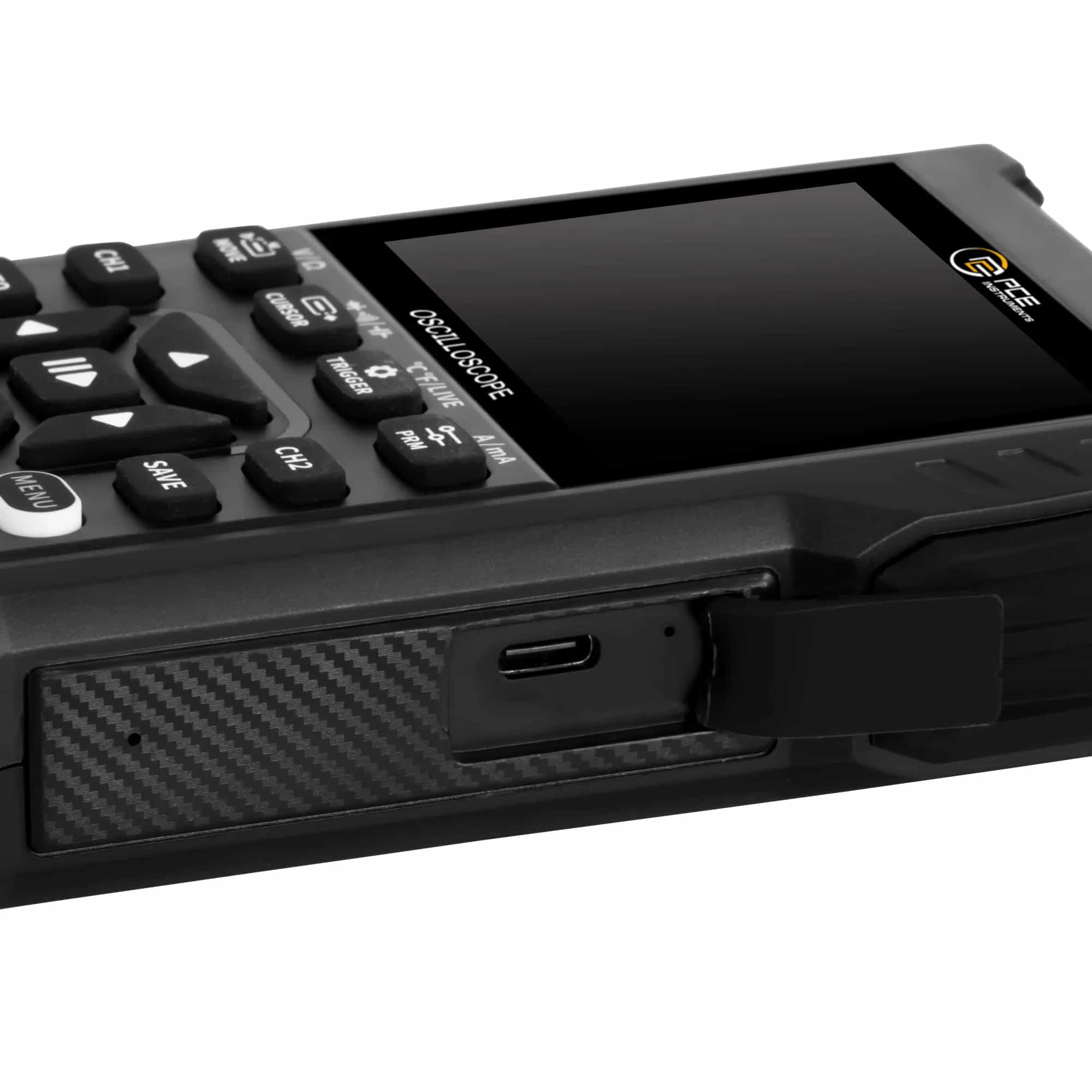

Tak właśnie jest przy uruchamianiu i naprawie układów elektronicznych: generator pobudza wejście, oscyloskop pokazuje odpowiedź, a multimetr sprawdza zasilanie. Zamiast trzech urządzeń i plątaniny przewodów na blacie zostaje jedno, ważące 300 g. Wyzwalanie działa w trybie automatycznym, normalnym oraz pojedynczym, ze zboczem narastającym albo opadającym, więc przebieg da się zatrzymać w wybranym momencie. Obraz zapisuje się do pliku i przenosi na komputer złączem USB-C. Kolorowy ekran o rozdzielczości 320 x 240 punktów pokazuje oba kanały jednocześnie.

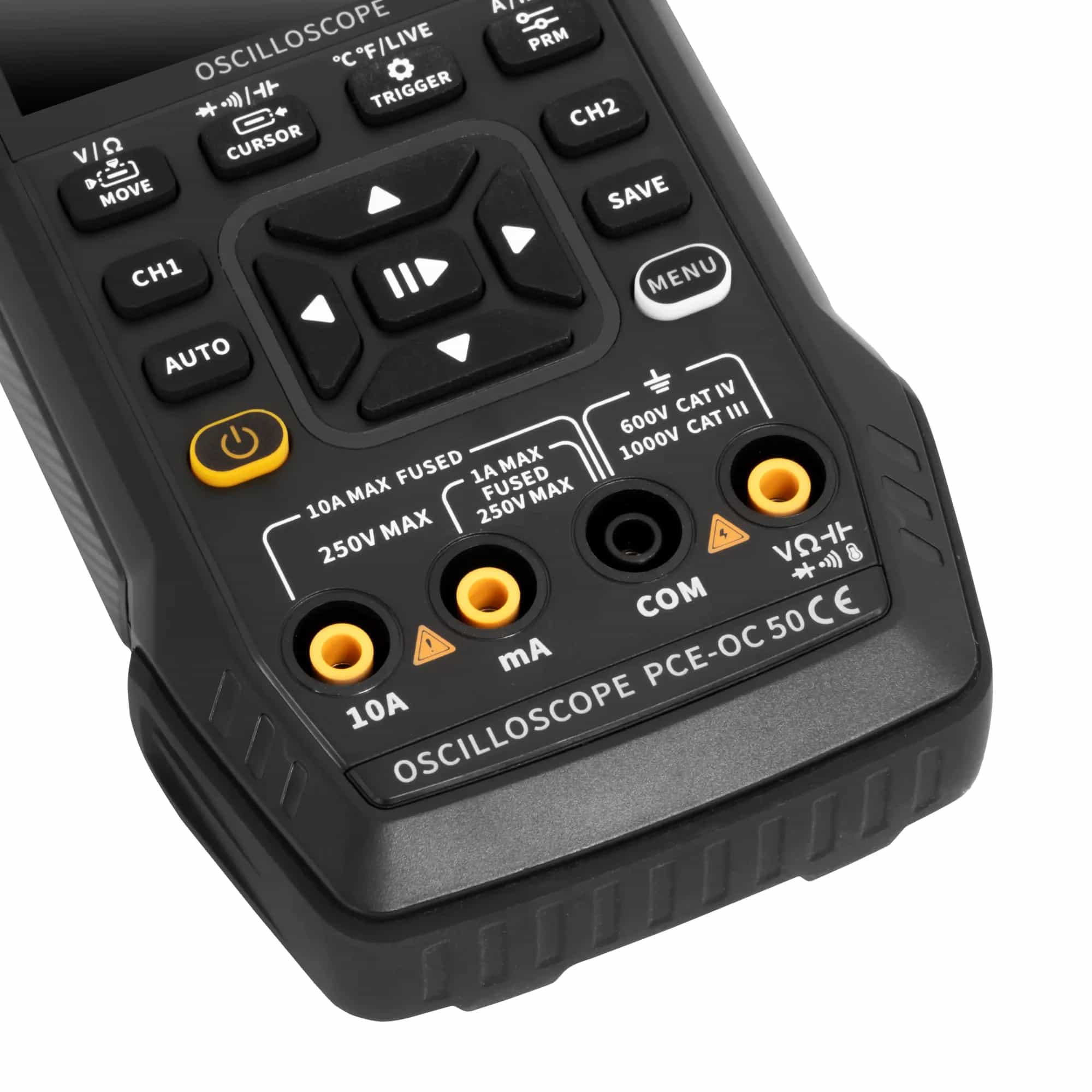

Bezdotykowe wykrywanie napięcia to funkcja z zupełnie innej półki niż reszta: pozwala stwierdzić obecność napięcia w przewodzie bez rozbierania osprzętu, co bywa przydatne, zanim w ogóle sięgniesz po przewody pomiarowe. Kategorie CAT III 1000 V oraz CAT IV 600 V opisują odporność przyrządu, natomiast maksymalne napięcie wejściowe wynosi 400 V. Menu prowadzi w sześciu językach, wśród nich niemieckim i dwóch odmianach angielskiego; polskiego na tej liście nie ma. Warunki pracy obejmują 0 ... 50 °C przy wilgotności do 90 %, a samoczynne wyłączanie ustawia się w przedziale 5 ... 30 minut albo wyłącza.
