Oscyloskop PCE-OC 15 z funkcją miernika, 10 MHz

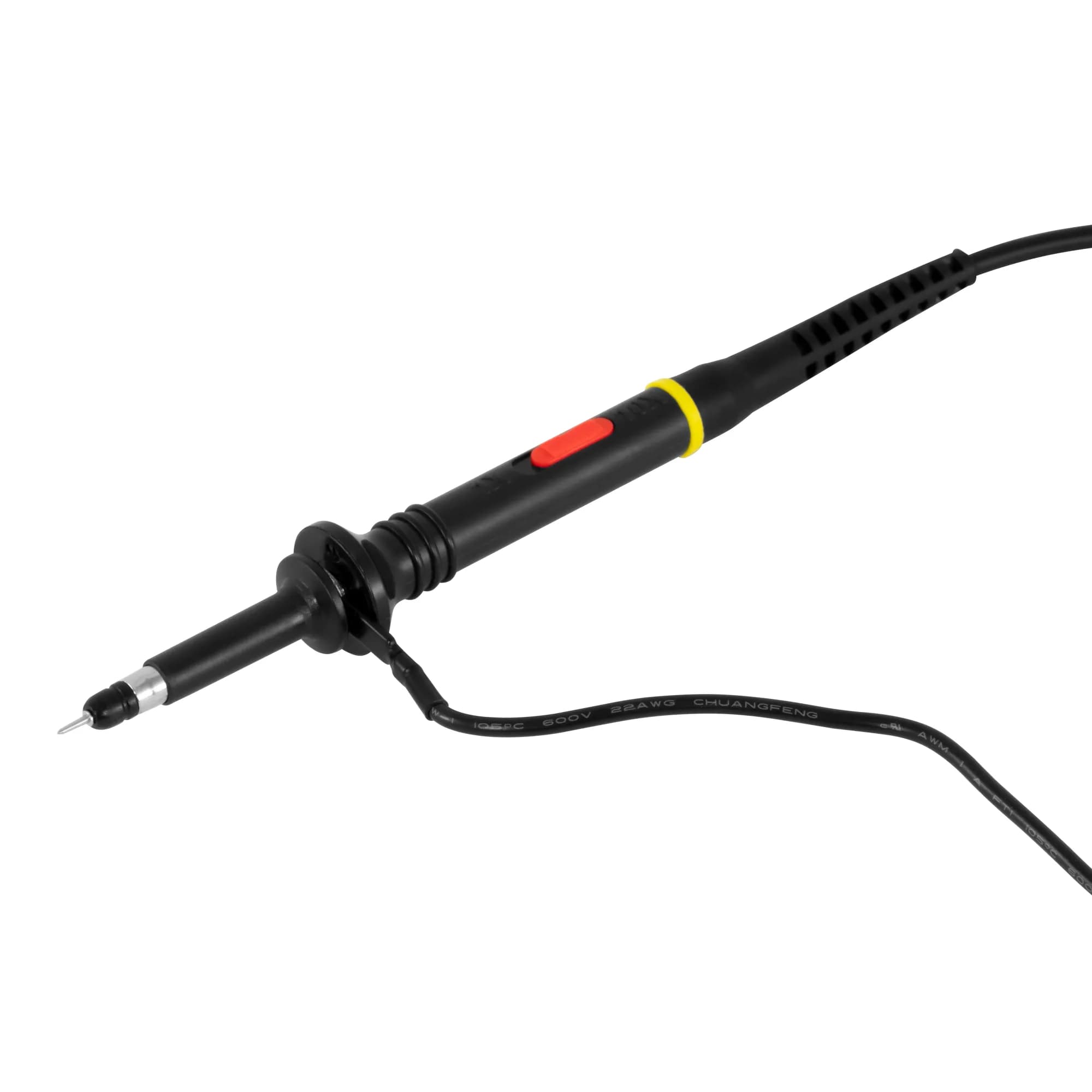

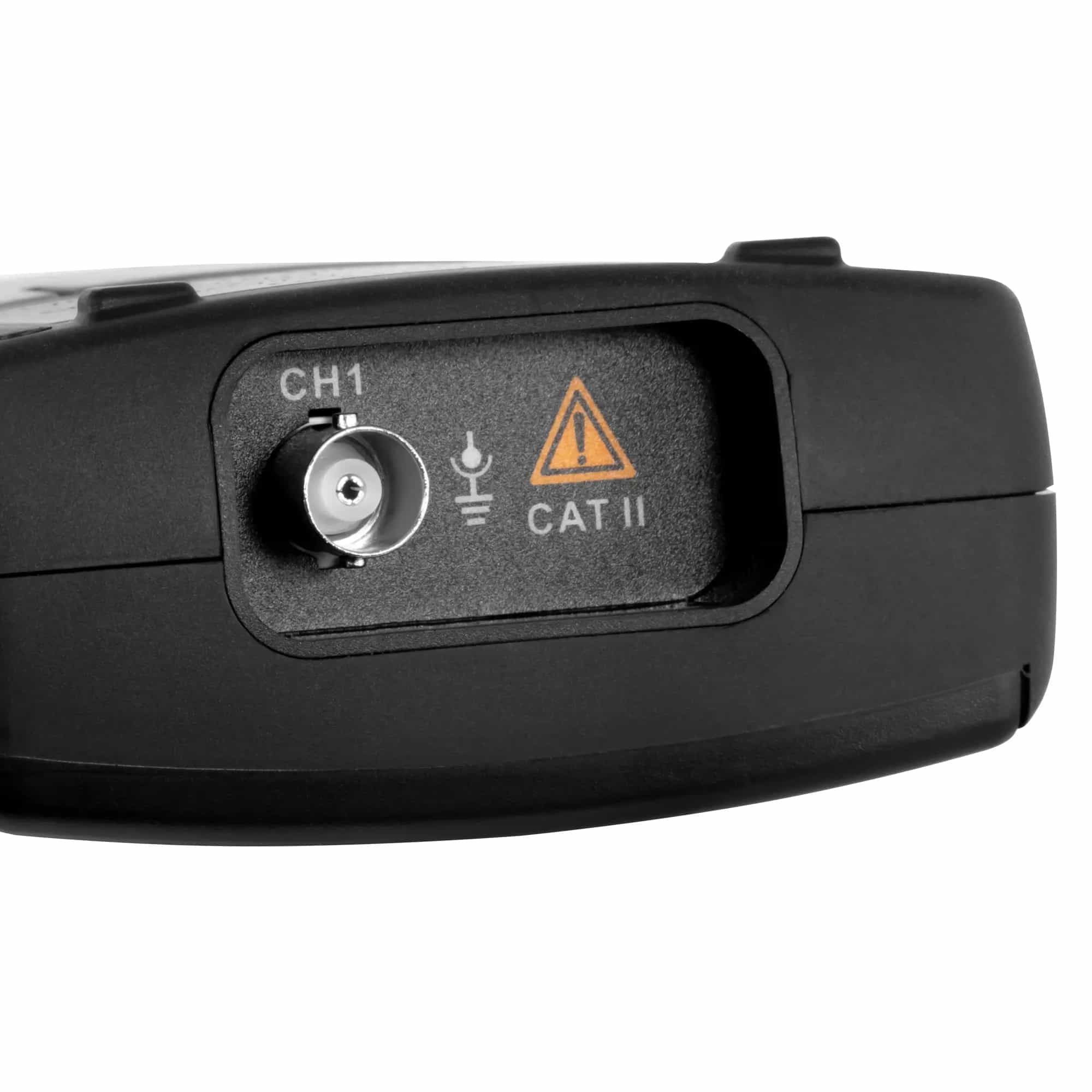

PCE-OC 15 jest multimetrem, który dodatkowo rysuje przebieg: jeden kanał o paśmie 10 MHz i próbkowaniu 48 MSa/s wystarcza, żeby zobaczyć kształt sygnału, a nie tylko jego wartość skuteczną. Podstawa czasu obejmuje 100 ns/div ... 20 s/div, czułość pionowa 20 mV/div ... 10 V/div, a czas narastania wynosi 10 ns. Sondy pracują z podziałem X1 albo X10 przy impedancji wejściowej 1 MΩ. Przyrząd sam liczy okres, częstotliwość, wartość międzyszczytową, minimum, maksimum oraz wartość skuteczną, więc typowa diagnostyka nie wymaga odczytywania wartości z siatki ekranu.

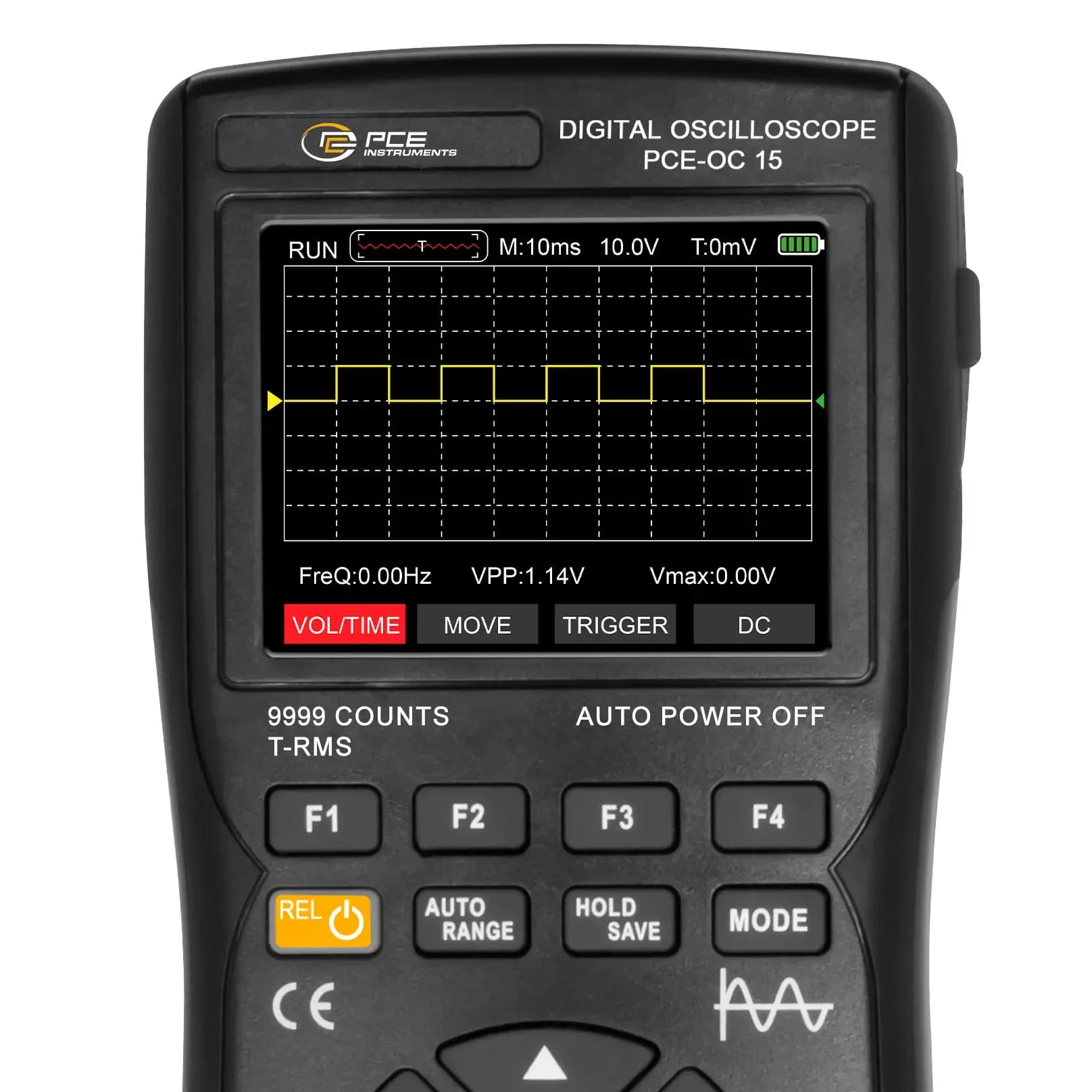

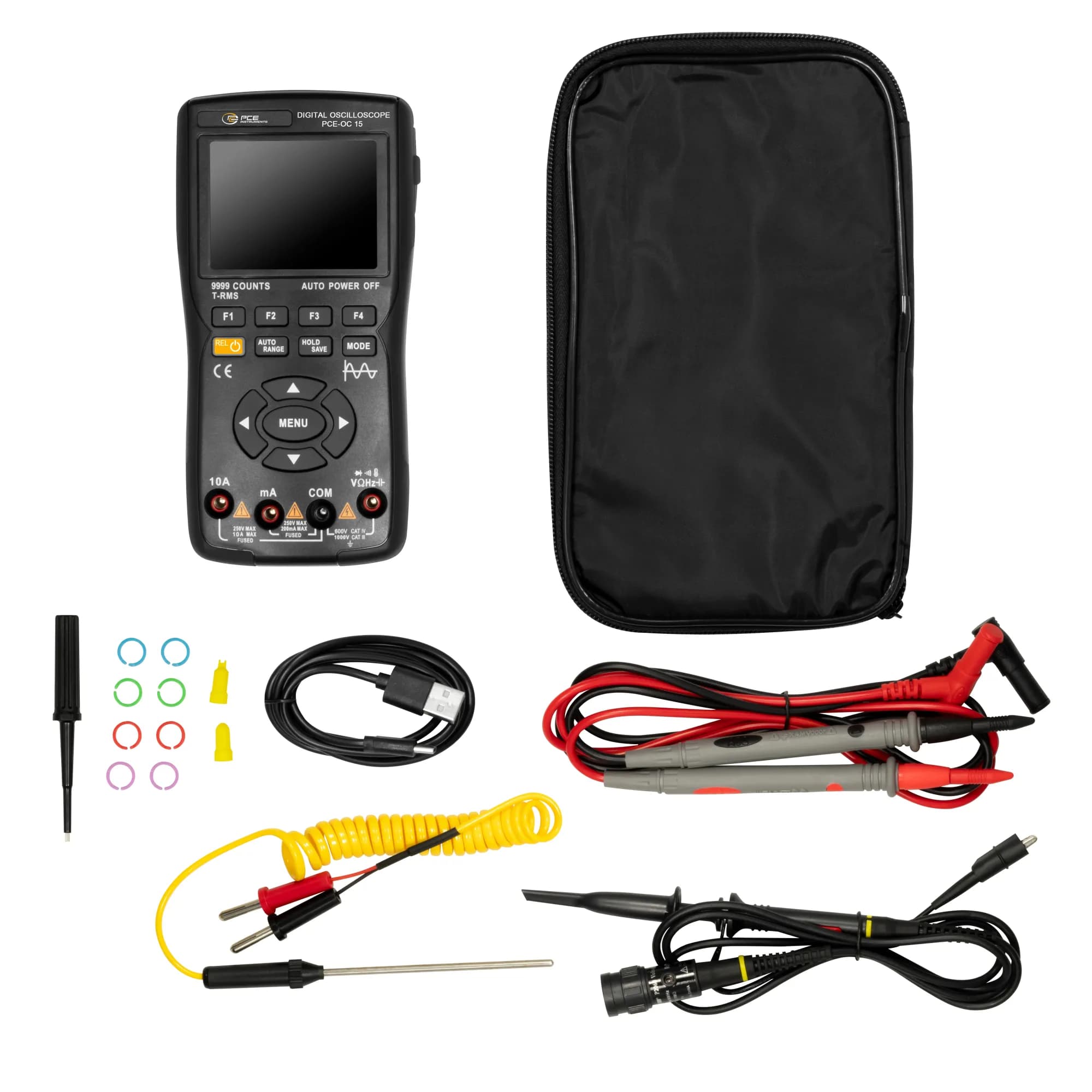

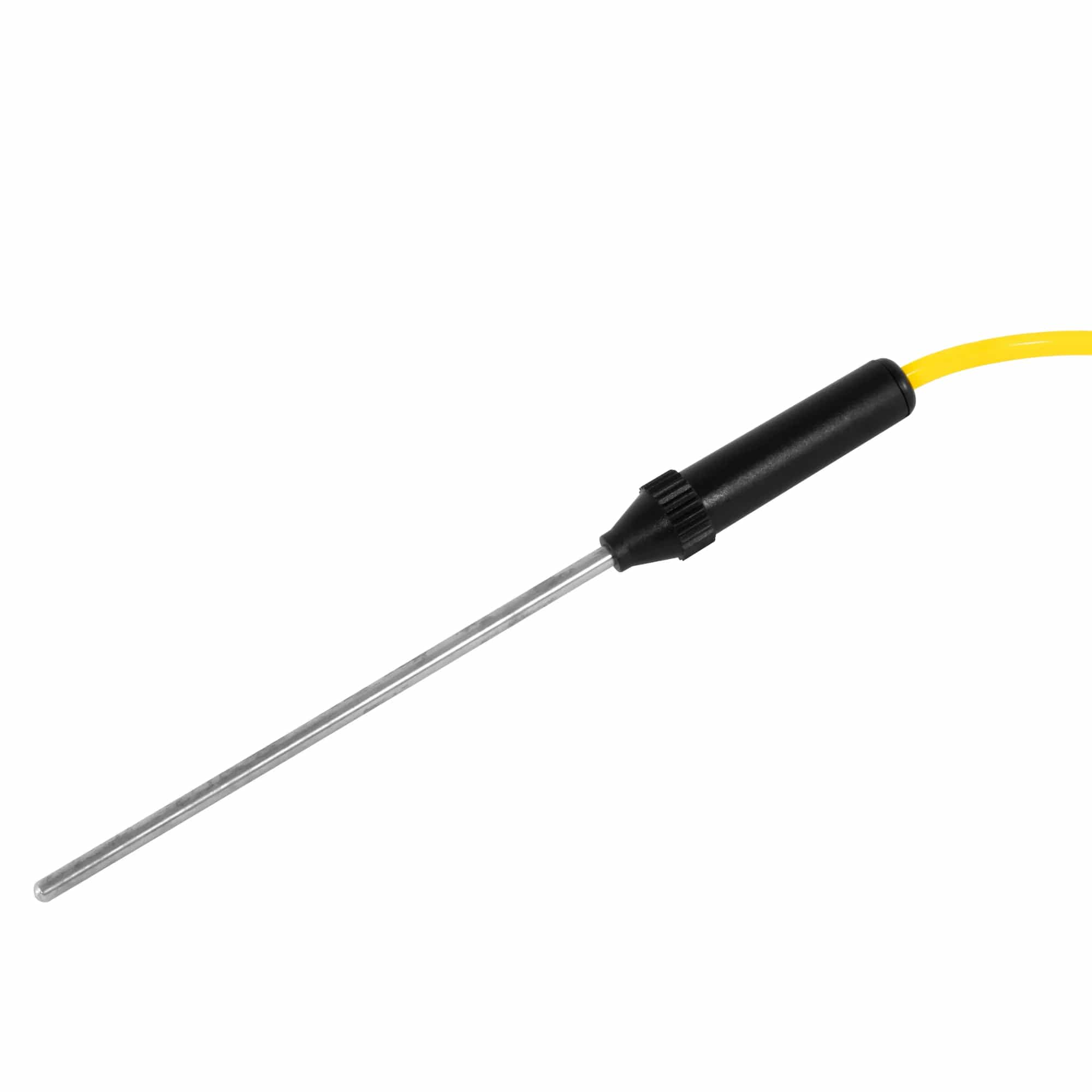

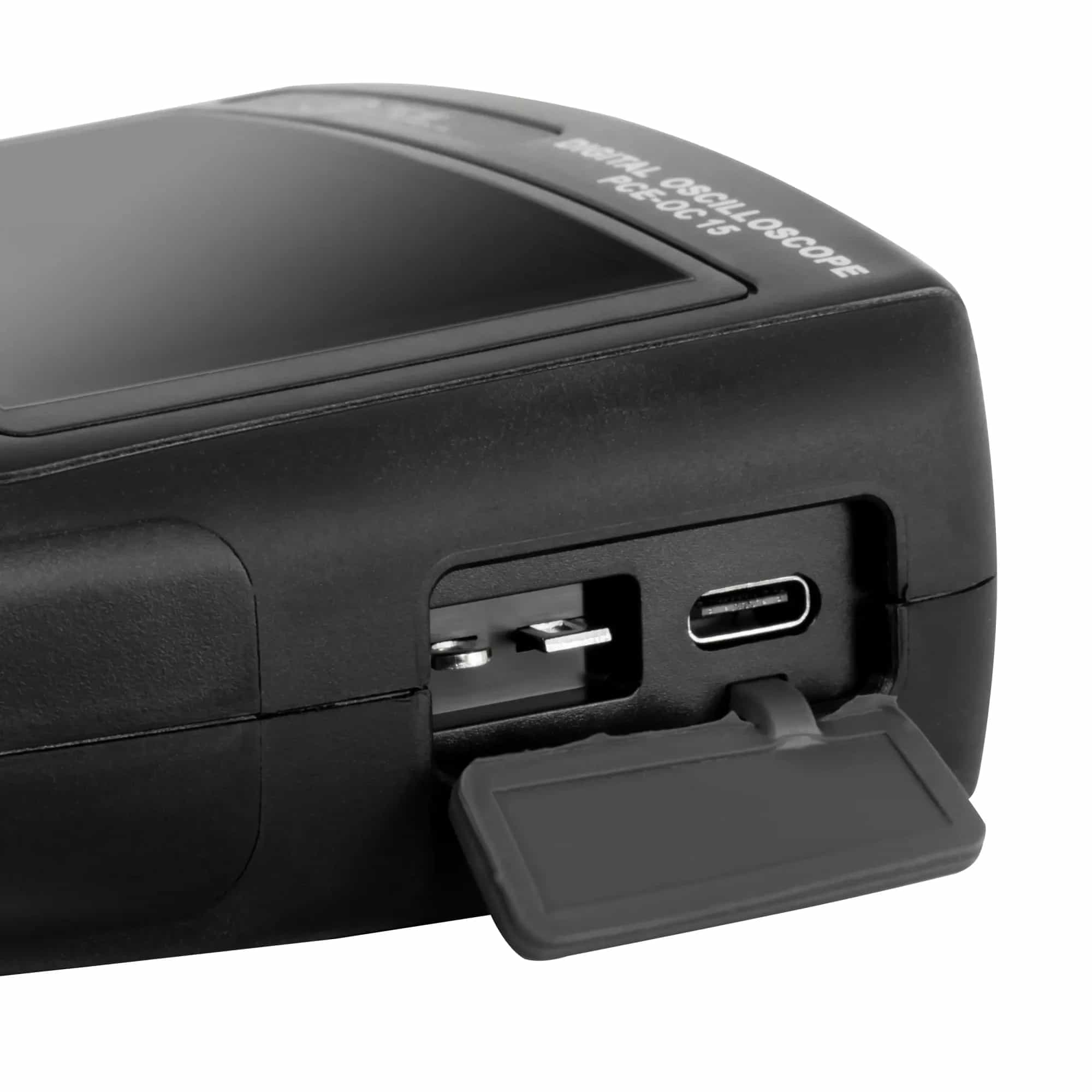

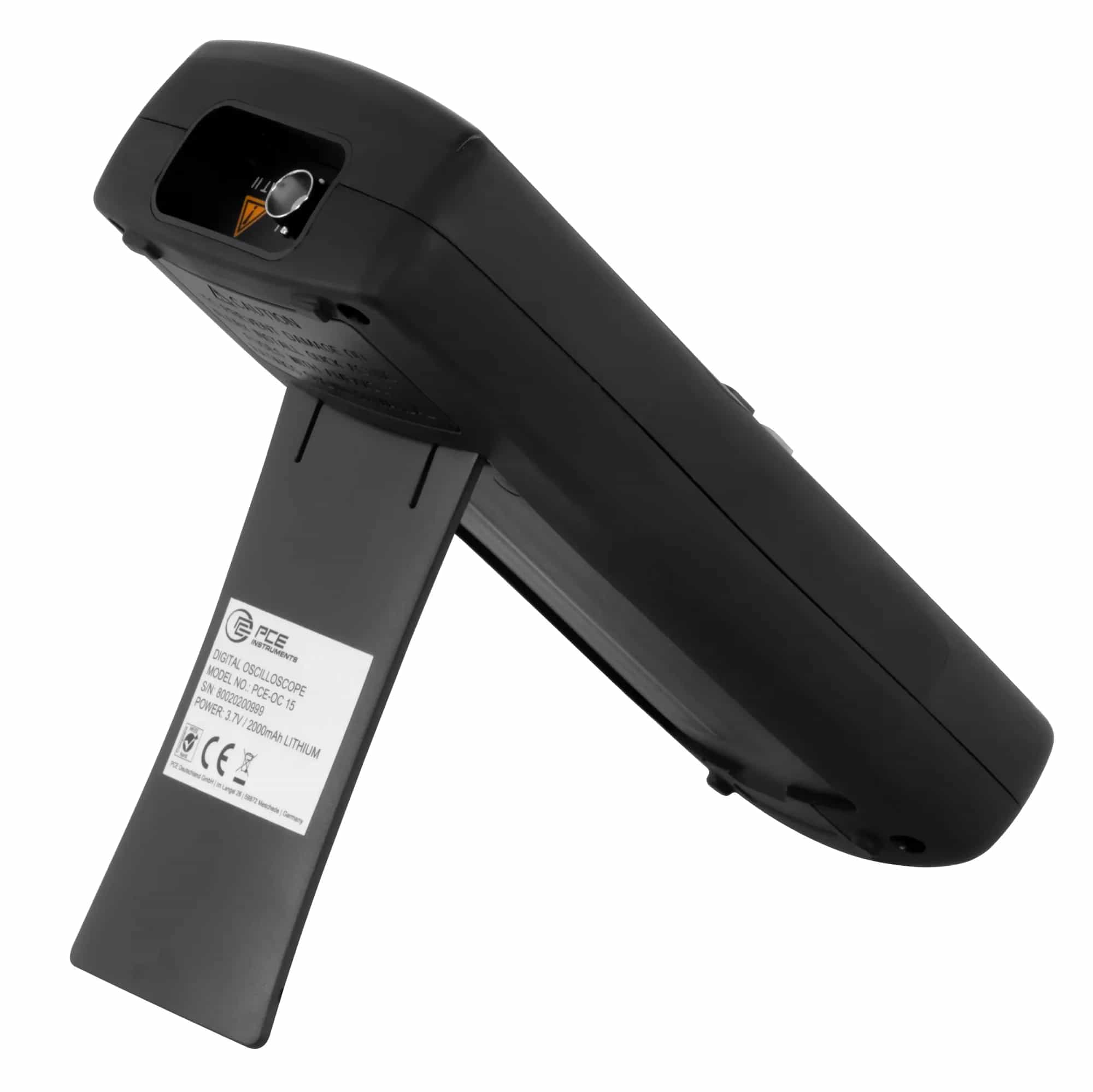

Zrzut ekranu zapisuje się jednym klawiszem do pamięci o pojemności 15 MB i przenosi kablem USB-C. Wyświetlacz 2,76 cala ma cztery poziomy jasności, co ratuje odczyt przy pracy pod światło. W zestawie jedzie sonda temperatury obejmująca -20 ... +1000 °C, więc przyrząd zmierzy również nagrzewanie badanego układu. Akumulator 2000 mAh ładuje się z sieci 100 ... 240 V. Masa wynosi 352 g przy wymiarach 175 x 90 x 40 mm. Przełączanie między multimetrem a oscyloskopem odbywa się jednym przyciskiem, więc typowa sekwencja serwisowa — najpierw sprawdzić napięcie, potem obejrzeć jego przebieg — nie wymaga sięgania po drugi przyrząd.

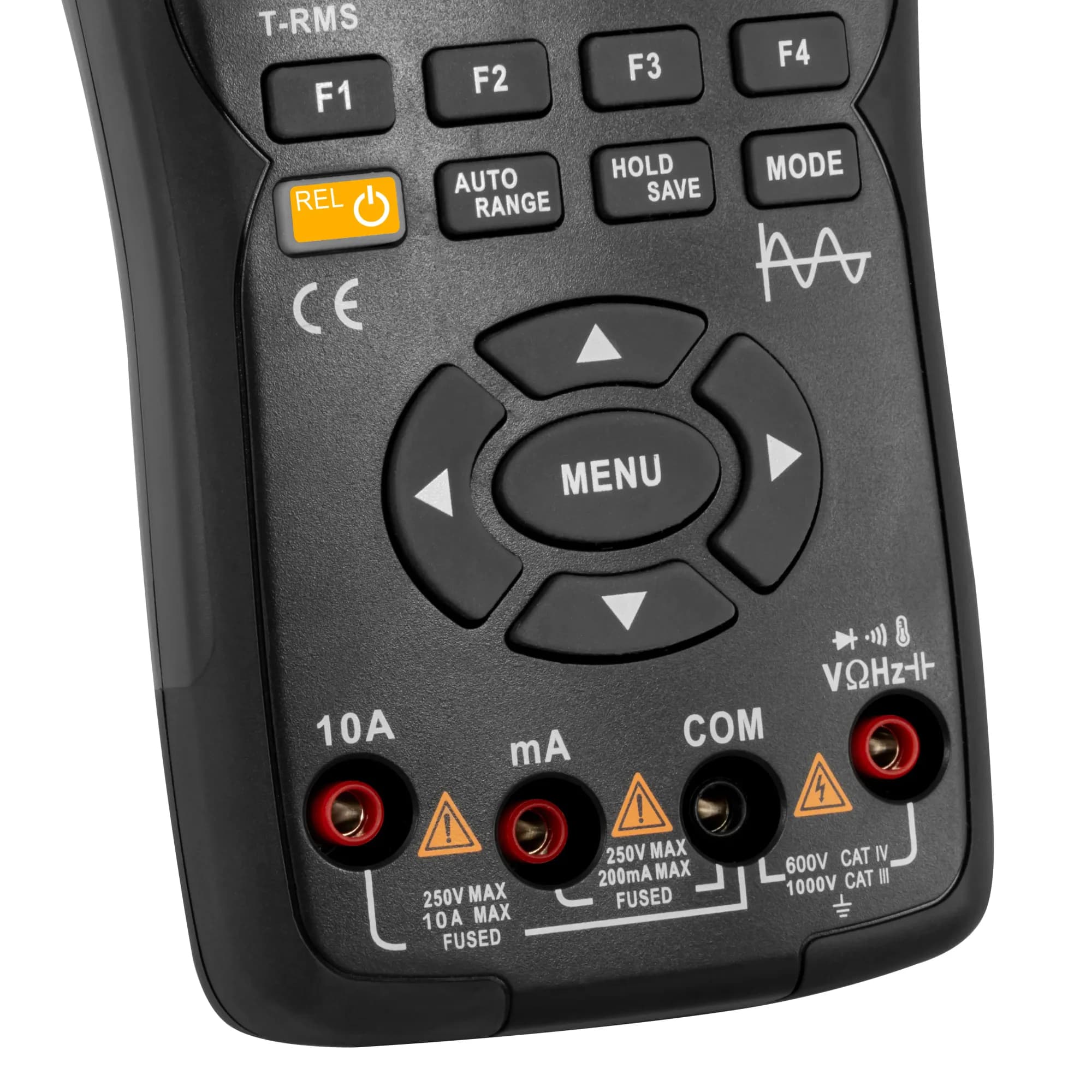

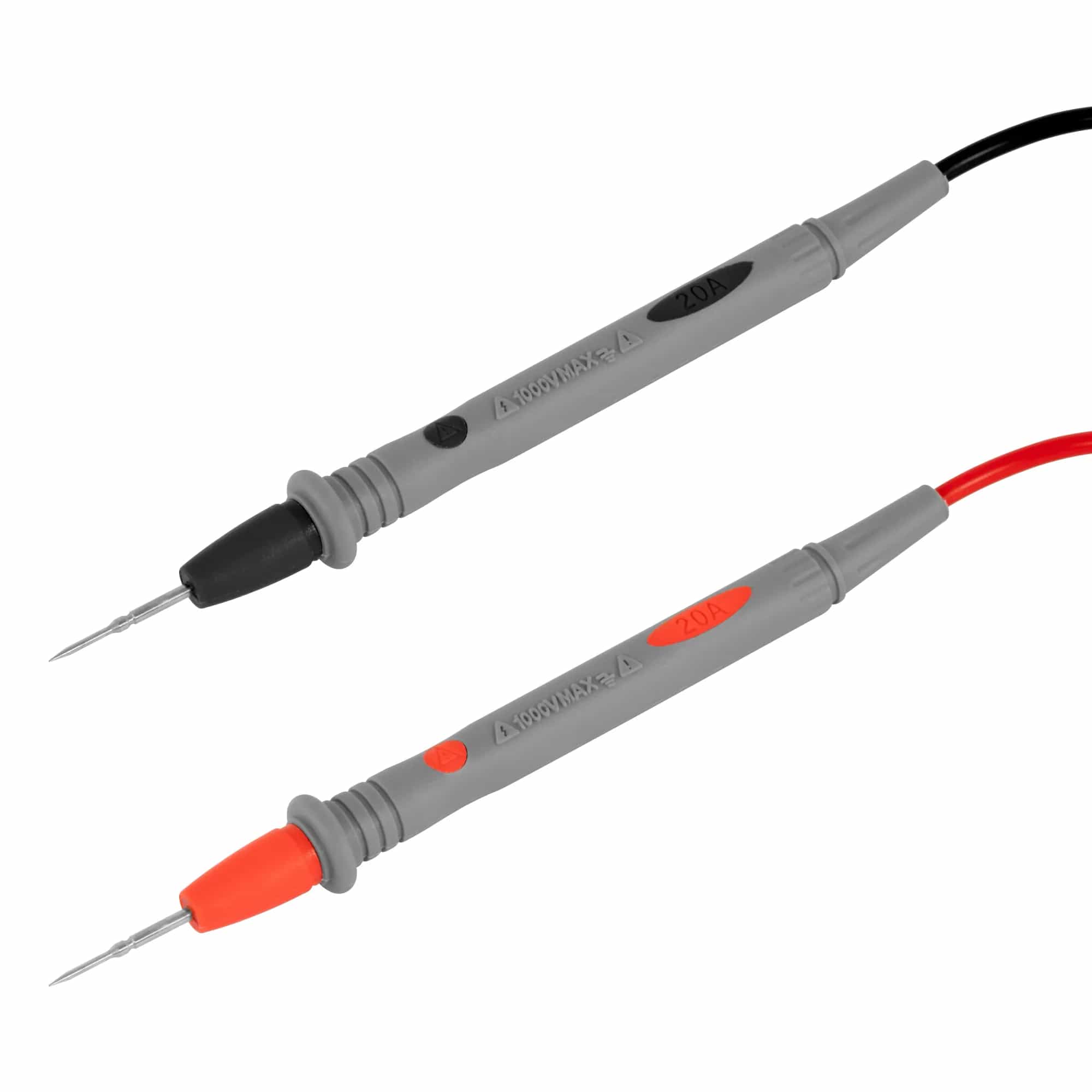

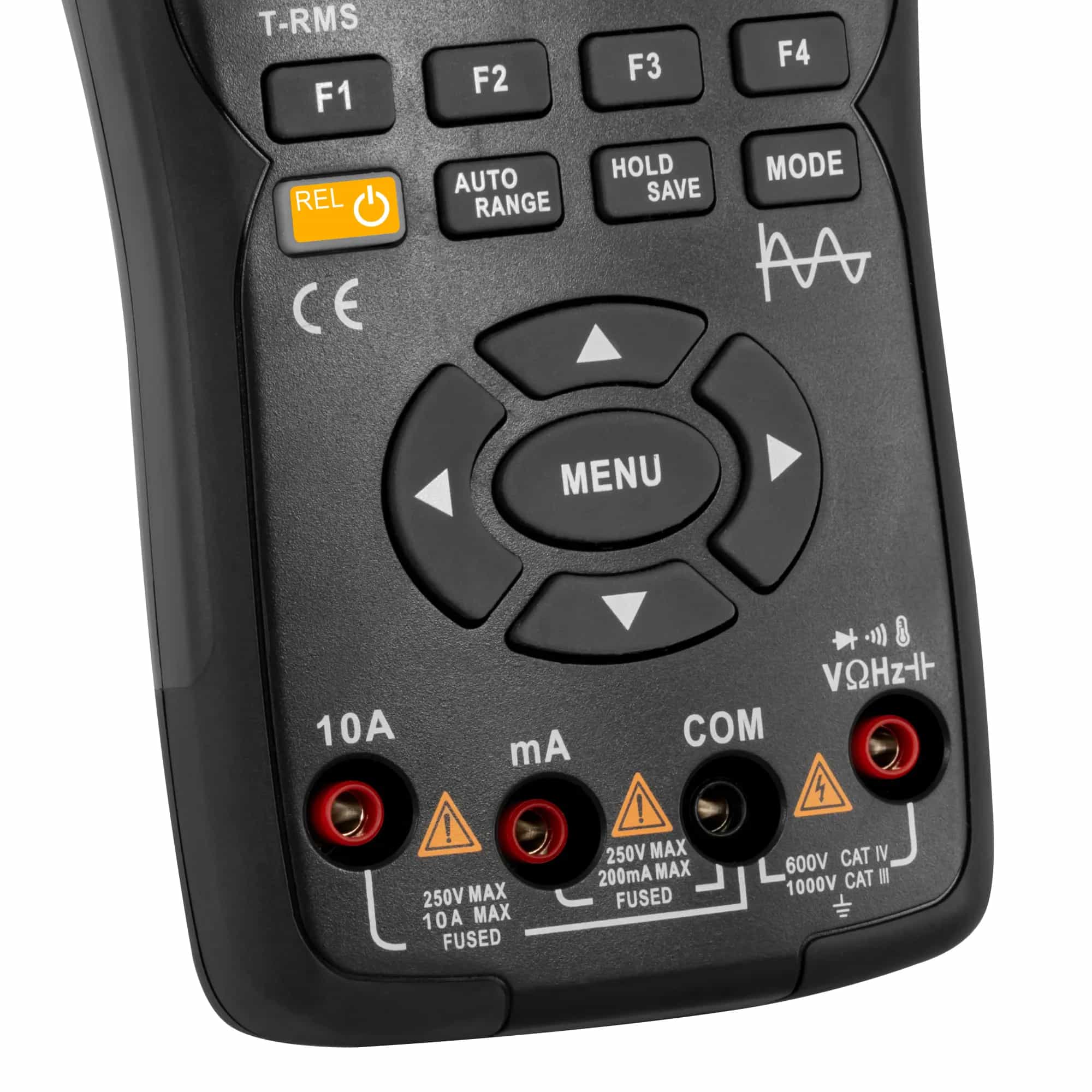

Po stronie multimetru dostępne są pomiary napięcia, prądu, częstotliwości, rezystancji, pojemności i temperatury, a także test diody oraz sprawdzanie ciągłości. Wskazania odświeżają się trzy razy na sekundę. Wyzwalanie pracuje w trybie automatycznym, normalnym i pojedynczym, ze zboczem narastającym albo opadającym. Tryb pojedynczy jest tu najciekawszy: pozwala złapać zdarzenie występujące raz, na przykład zakłócenie pojawiające się w chwili załączenia stycznika.

Zapis ekranu zostaje wtedy w pamięci i przenosi się go na komputer jako obraz. Granice bezpieczeństwa opisują kategorie CAT III 600 V oraz CAT II 1000 V, przy maksymalnym napięciu wejściowym 150 V dla toru oscyloskopowego — to rozróżnienie trzeba znać przed pomiarem. Samoczynne wyłączanie ustawia się w przedziale 15 ... 120 minut albo wyłącza całkowicie, gdy przyrząd ma czuwać przy stanowisku. Warunki pracy obejmują 0 ... 40 °C przy wilgotności do 75 %, a klasa ochrony IP20 przeznacza sprzęt do suchych pomieszczeń.
