Obudowa naścienna PCE-WGH920, IP67, 92 x 92 mm

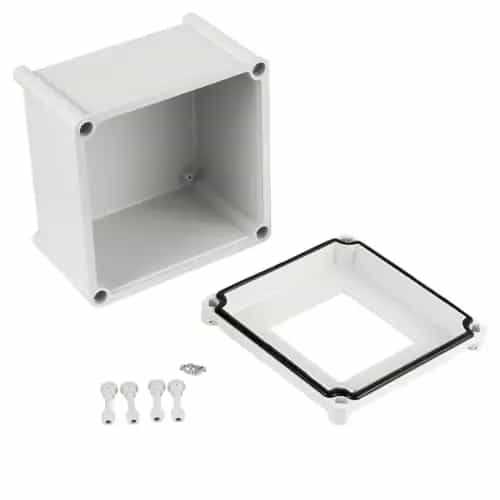

Kiedy wskazanie ma być widoczne przy maszynie, a nie w rozdzielnicy, przyrząd tablicowy trzeba powiesić na ścianie i osłonić przed otoczeniem. PCE-WGH920 jest obudową naścienną z poliestru, przygotowaną pod wycięcie 92 x 92 mm, czyli pod typowy sterownik, wyświetlacz procesowy albo rejestrator bezpapierowy. Producent deklaruje klasę ochrony IP67, więc korpus znosi zapylenie oraz mycie strumieniem wody. Wnętrze jest głębokie: wymiary zewnętrzne 180 x 180 x 130 mm pozwalają zabudować przyrząd sięgający 186 mm razem z okablowaniem od tyłu.

Masa około 500 g umożliwia montaż także na lżejszej ścianie działowej, a zamknięta konstrukcja odgradza zaciski od przypadkowego dotknięcia w ruchu zakładu. Poliester wybrano tu nieprzypadkowo — jest odporny na wilgoć i na większość środków myjących spotykanych w halach spożywczych oraz chemicznych, a przy tym nie przewodzi prądu, co upraszcza kwestię ochrony przeciwporażeniowej przy montażu na ścianie. Deklarowana szczelność dotyczy jednak kompletnej, poprawnie zamkniętej obudowy: liczy się równomierne dokręcenie panelu, nienaruszona uszczelka pod przyrządem i dławnice dobrane do średnicy przewodów. Najczęstszy błąd przy takiej zabudowie to wprowadzenie kabli od góry.

Woda spływająca po ścianie znajduje wtedy drogę wzdłuż izolacji i zbiera się w środku, mimo że sama obudowa jest szczelna. Przepusty planuje się więc od spodu, a przewód prowadzi łukiem w dół, żeby krople skapywały przed dławnicą, a nie za nią. Przed zamówieniem warto zestawić dwa wymiary z karty producenta: głębokość zabudowy podaną jako 186 mm oraz głębokość samej obudowy 130 mm. Jeżeli Twój przyrząd jest długi, zmierz go razem z wtykami i potwierdź dobór, zamiast zakładać, że zmieści się w każdym wykonaniu. W dostawie znajduje się sama obudowa — miernik, dławnice i materiał mocujący do ściany kompletuje się osobno, zależnie od podłoża i przekroju przewodów.
