Obudowa nabiurkowa PCE-TGH905, wycięcie 90,5 mm

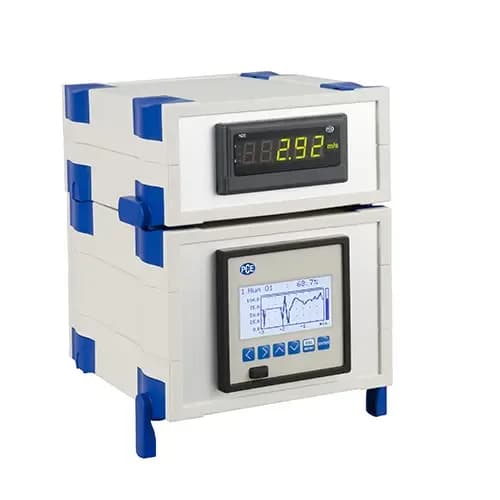

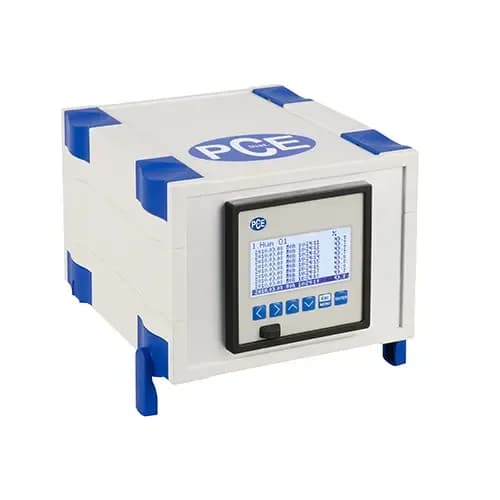

Przyrząd tablicowy kupiony do szafy sterowniczej często musi trafić na biurko — na próby, do serwisu albo na stanowisko operatora. PCE-TGH905 daje mu gotowe miejsce: aluminiowy panel przedni ma fabryczne wycięcie 90,5 x 90,5 mm, więc wyświetlacz, sterownik albo rejestrator bezpapierowy o tym wymiarze wchodzi bez obróbki blachy. Korpus z tworzywa ABS mierzy 178 x 155 x 197 mm i dopuszcza zabudowę o głębokości do 186 mm, a masa około 500 g sprawia, że obudowa nie przesuwa się przy szarpnięciu przewodu. Nóżki pod przednią krawędzią unoszą front pod kątem wygodnym dla stojącego operatora. Wgłębienia w pokrywie pozwalają postawić kolejną obudowę na wierzchu, kiedy stanowisko obsługuje więcej niż jeden tor pomiarowy.

Sama zabudowa zajmuje kilkanaście minut: przyrząd wsuwa się od frontu, dociska własnymi zaczepami do panelu i podłącza z tyłu. Warto przy tym pamiętać, że deklarowana głębokość montażu obejmuje cały korpus wraz z listwą zaciskową i wtykami, a nie tylko obudowę miernika. Przewody wychodzące prosto do tyłu potrafią dołożyć kilka centymetrów, więc trasę kabli układa się łukiem wzdłuż ścianki, zamiast prowadzić ją na wprost. Tworzywo ABS jest sztywne i dobrze znosi warunki biurowe oraz warsztatowe, ale producent nie deklaruje dla tej obudowy odporności na strumień wody, więc stanowisko myte na mokro wymaga innego rozwiązania.

Do takich miejsc przewidziano wykonania naścienne w szczelnym korpusie. Panel czołowy z aluminium jest natomiast na tyle sztywny, że nie ugina się przy dokręcaniu zaczepów cięższego przyrządu. W zestawie jedzie sama obudowa z panelem — miernik, przewód zasilający, przepusty kablowe i ewentualne złącza kompletuje się osobno, zależnie od zabudowanego urządzenia. Bliźniacza obudowa z tej samej serii ma wycięcie nieco większe i to ona pasuje do przyrządów o standardowym froncie stosowanym w tablicach rozdzielczych, dlatego przed zamówieniem trzeba zmierzyć otwór, a nie zakładać zgodność po samym wyglądzie.
