Oscyloskop PCE-OC 3 do 200 kHz, 2,5 MS/s

Kształt przebiegu mówi o usterce więcej niż pojedyncza liczba, a PCE-OC 3 pokazuje go w obudowie o wymiarach 73 x 105 x 21 mm i masie 107 g. Jeden kanał obejmuje pasmo 200 kHz przy częstotliwości próbkowania 2,5 MS/s, co wystarcza do sygnałów sterujących, zasilaczy impulsowych i czujników w warsztacie. Napięcie wejściowe mieści się w przedziale -40 ... +40 V, a po przełączeniu w tryb X10 sięga -400 ... +400 V. Czułość pionowa obejmuje 10 mV ... 10 V na działkę w trybie X1 oraz 100 mV ... 100 V na działkę w trybie X10, przy podstawie czasu od 10 µs do 500 s. Wyzwalanie pracuje w trybie automatycznym, standardowym albo pojedynczym, więc jednorazowe zdarzenie da się złapać i zatrzymać na ekranie.

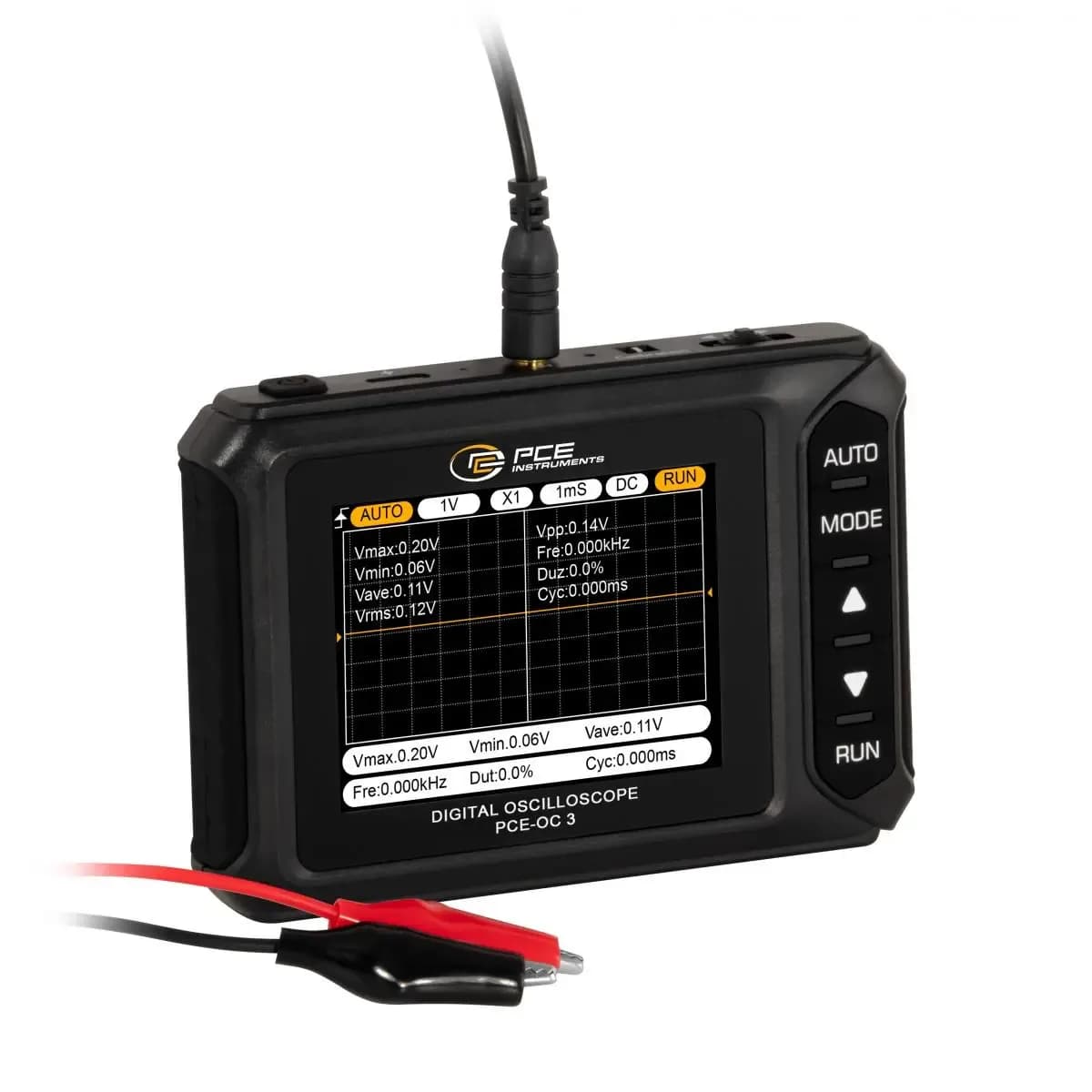

Przyrząd liczy jednocześnie wartości MIN, MAX, średnią, skuteczną i międzyszczytową, a częstotliwość mierzy do 200 kHz. Kolorowy ekran 2,8 cala pokazuje przebieg razem z tymi wynikami. Zasilanie zapewnia akumulator litowy 3,7 V ładowany przez USB-C; po 30 minutach bezczynności przyrząd wyłącza się sam. Przebieg da się zatrzymać i przesuwać w obie strony, więc po złapaniu zakłócenia można spokojnie obejrzeć jego początek zamiast czekać, aż powtórzy się na ekranie. Sprzęgło przełącza się między składową stałą a przemienną, co pozwala oddzielić tętnienie od napięcia zasilania — przy diagnostyce zasilaczy to czynność podstawowa.

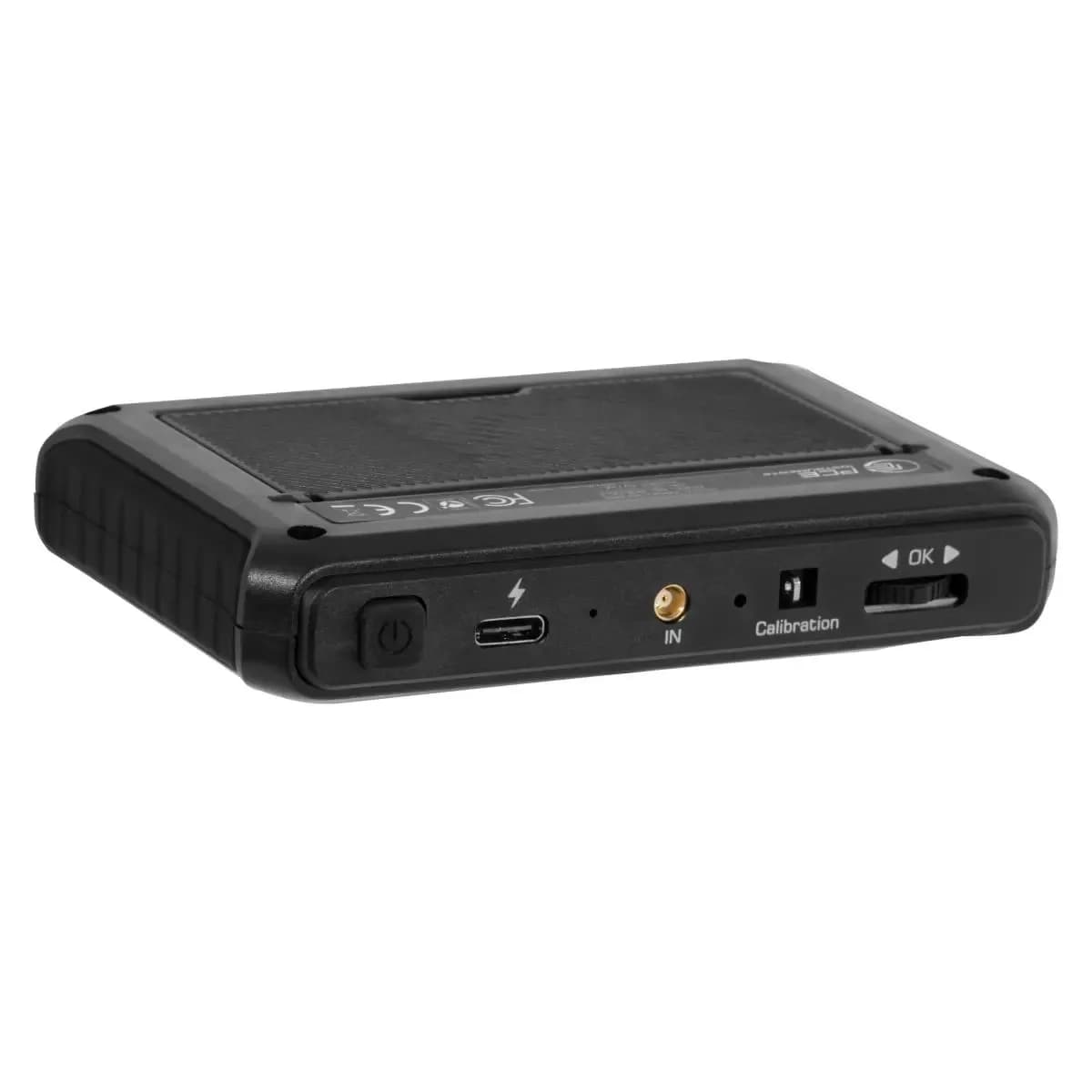

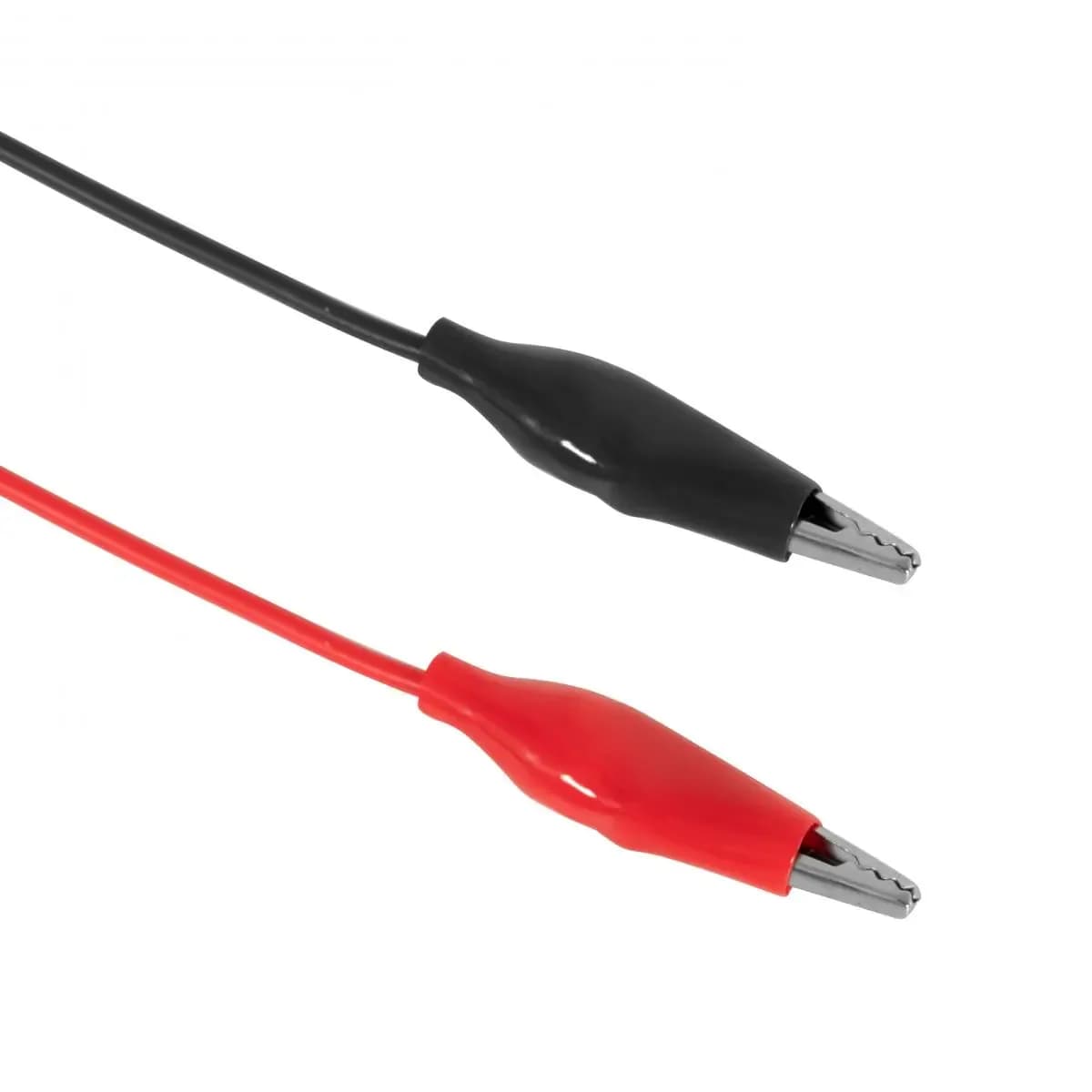

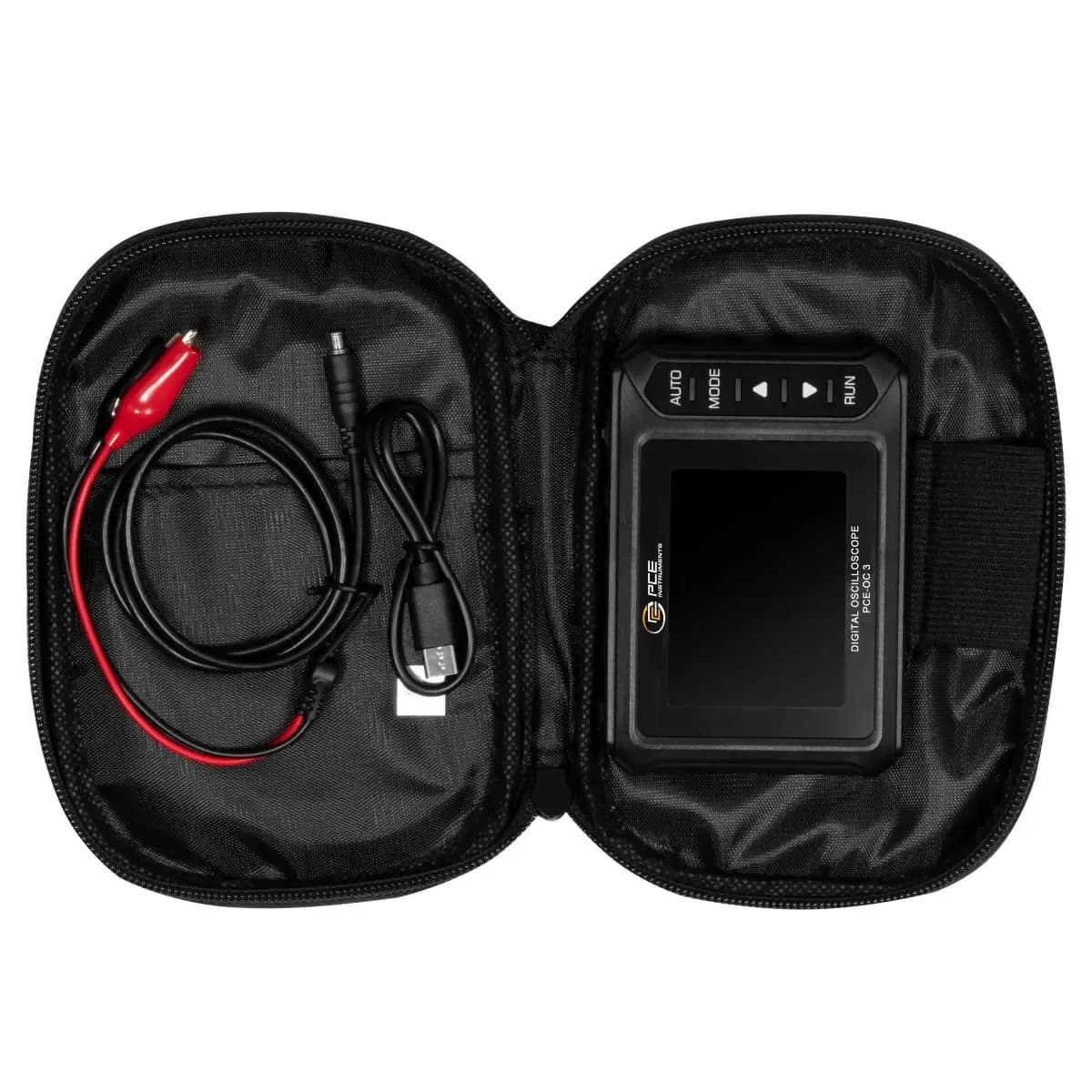

Poziom wyzwalania reguluje się płynnie, dzięki czemu obraz przestaje uciekać przy sygnale o zmiennej amplitudzie. Na obudowie wyprowadzono wyjście sygnału wzorcowego o częstotliwości 1 kHz i wypełnieniu 50 %, którym sprawdza się przewody pomiarowe i sondy przed rozpoczęciem pracy; warto z tego korzystać, bo uszkodzony przewód potrafi udawać usterkę badanego układu. Trzeba też pamiętać o deklarowanej dokładności ± 10 % wartości: to przyrząd do oglądania kształtu i szybkiej oceny, a nie do pomiarów trafiających do protokołu z wartościami liczbowymi. Warunki pracy obejmują 0 ... 50 °C przy wilgotności do 90 % RH, klasa IP20 oznacza pracę pod dachem, ładowanie idzie napięciem 5 V / 1 A, a całość mieści się w dołączonym etui.
