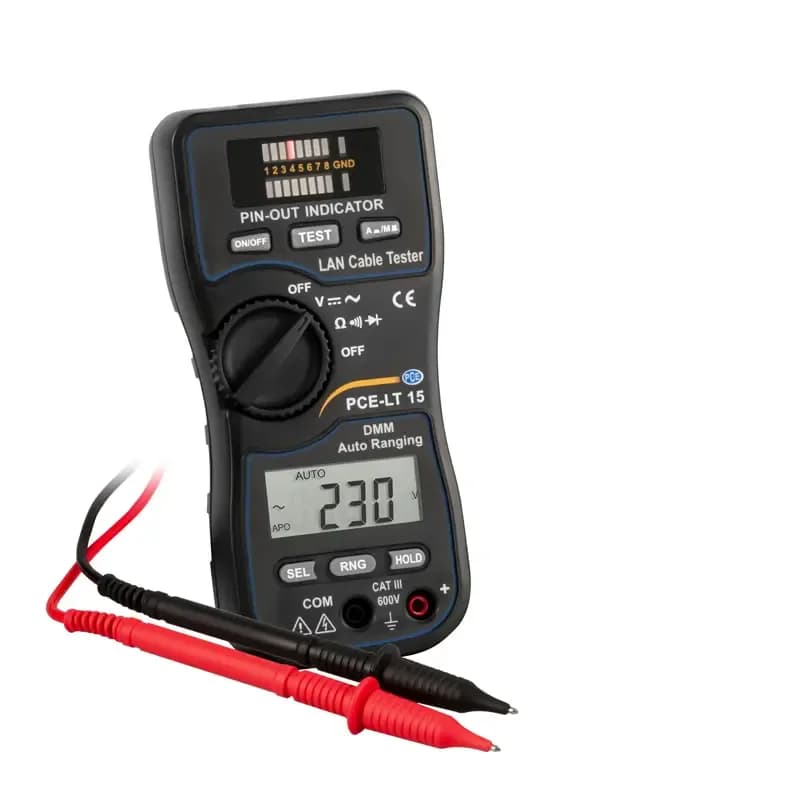

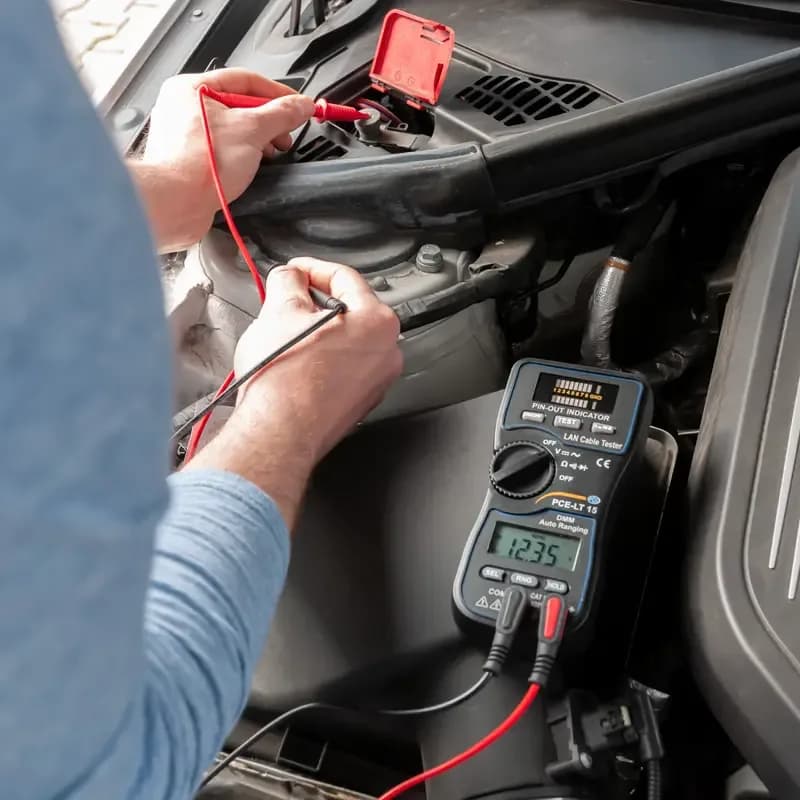

Tester okablowania i multimetr PCE-LT 15

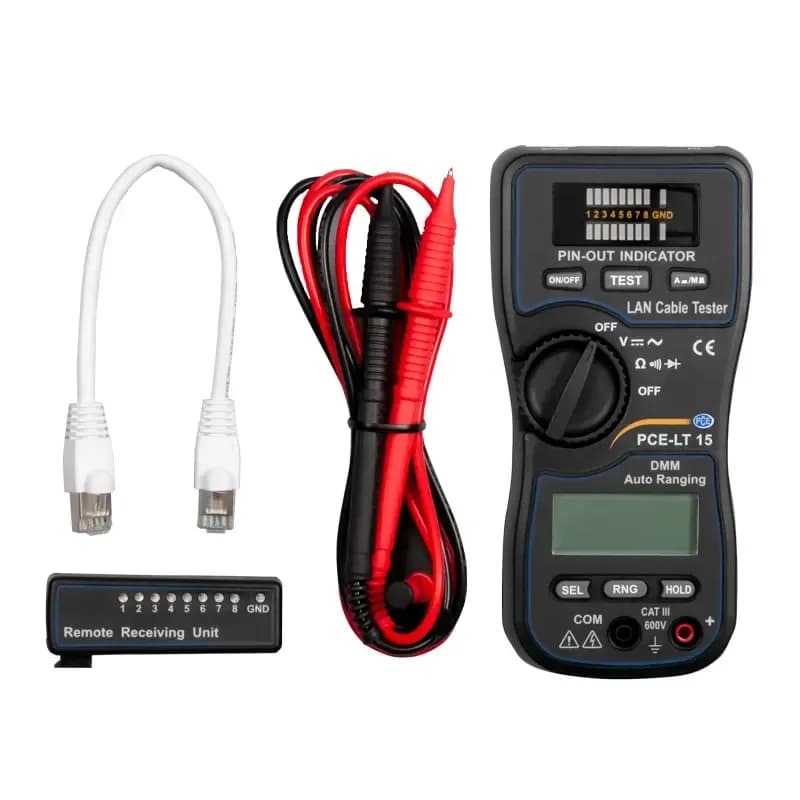

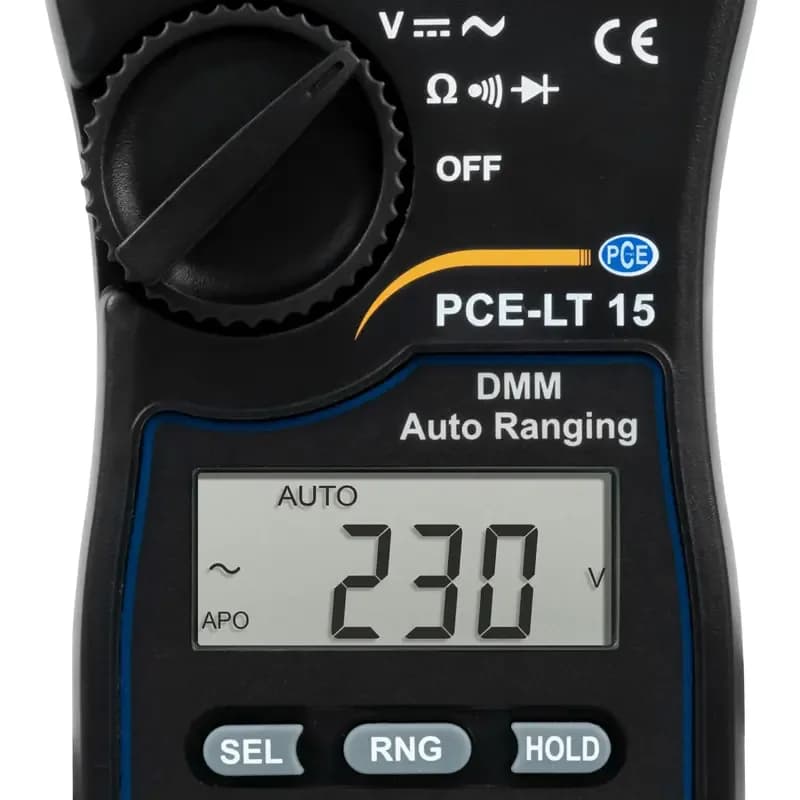

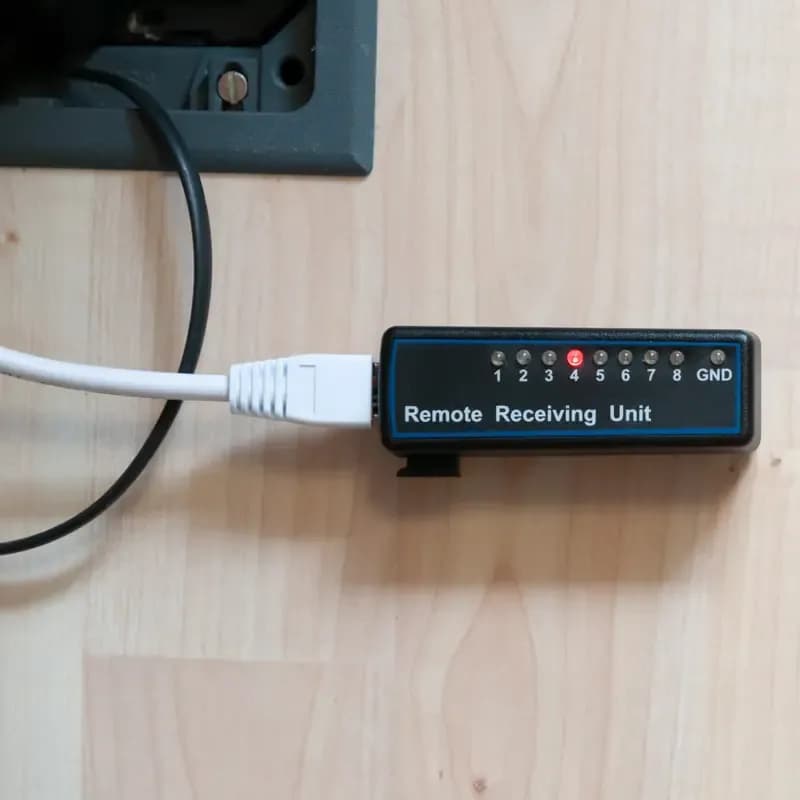

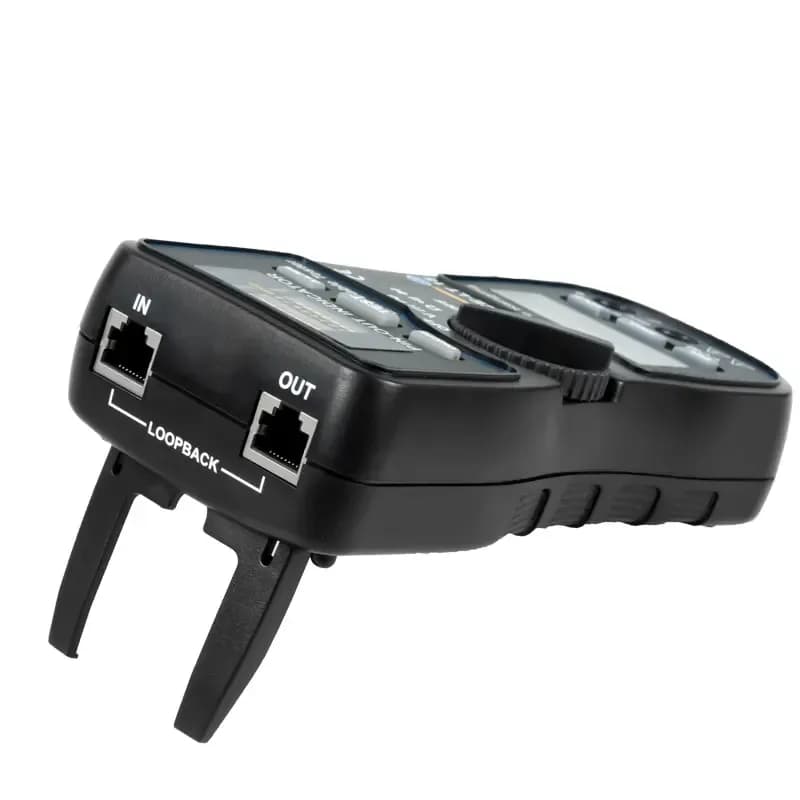

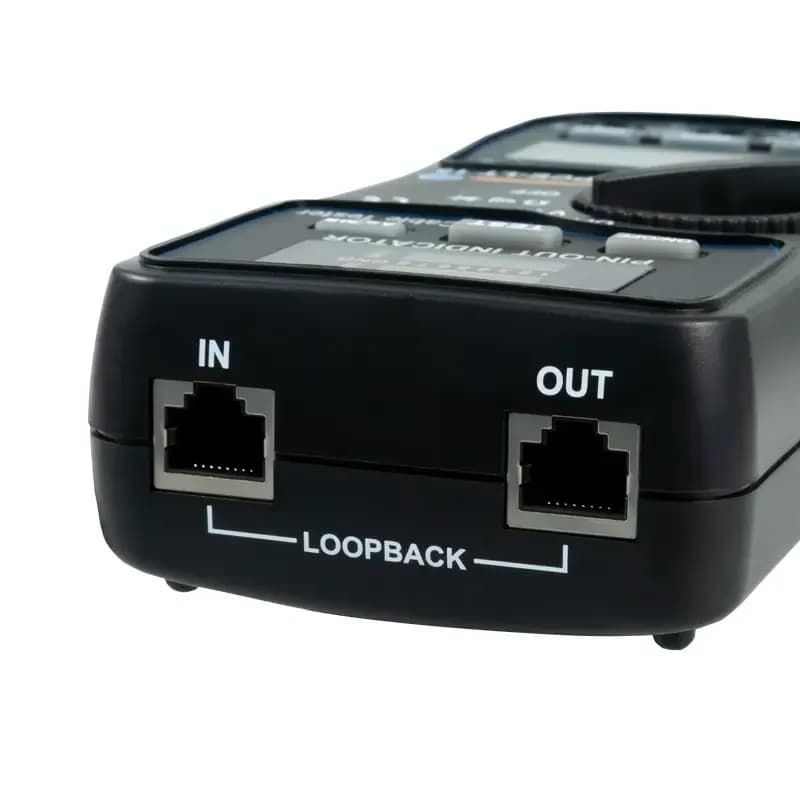

Instalator sieci nosi zwykle dwa przyrządy: tester okablowania i miernik. PCE-LT 15 łączy je w jednej obudowie 165 x 82 x 42 mm. Część sieciowa sprawdza ośmiożyłowe tory zakończone wtykami RJ45 pod kątem ciągłości żył, przerw i zwarć; jednostka zdalna z zestawu pozwala przetestować odcinek między dwoma pomieszczeniami w pojedynkę, a wynik pokazuje listwa diod. Część miernicza obejmuje napięcie w zakresach 4 V, 40 V, 400 V, 750 V i 1000 V oraz rezystancję od 400 Ω do 40 MΩ, z rozdzielczością od 1 mV i 1 Ω. Najlepsza dokładność wynosi ±(0,5% wskazania powiększone o trzy najmniej znaczące miejsca).

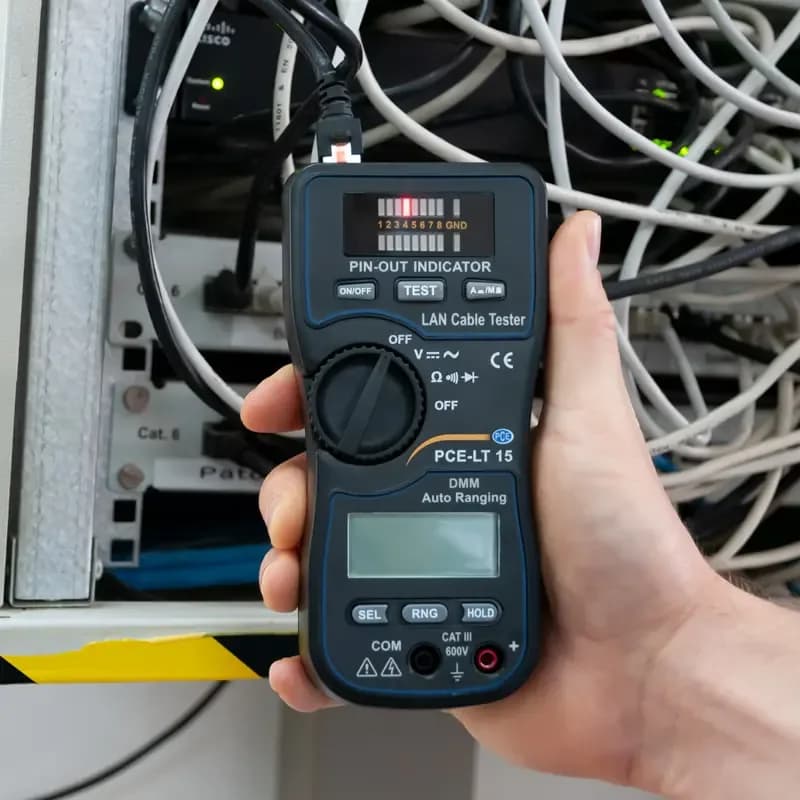

Test ciągłości zgłasza dźwiękiem odczyt poniżej 25Ω, dostępny jest też test diody, wskazanie przeciążenia i sygnalizacja zwarcia. Kategoria CAT III 600 V pozwala pracować nie tylko przy okablowaniu sygnałowym, ale i przy instalacji zasilającej szafę. Zasilanie stanowi bateria 9 V 6F22 dla części sieciowej oraz dwie baterie AAA 1,5 V; masa modułu głównego to 240 g. Warto rozumieć, co dokładnie sprawdza część sieciowa: diody ułożone w dwóch rzędach zapalają się kolejno i pokazują przyporządkowanie żył, a przy zwarciu świecą jednocześnie więcej niż dwie. To wystarcza, żeby wykryć najczęstsze błędy po samodzielnym zarabianiu wtyków — przerwaną żyłę, zamienioną parę albo zwarcie.

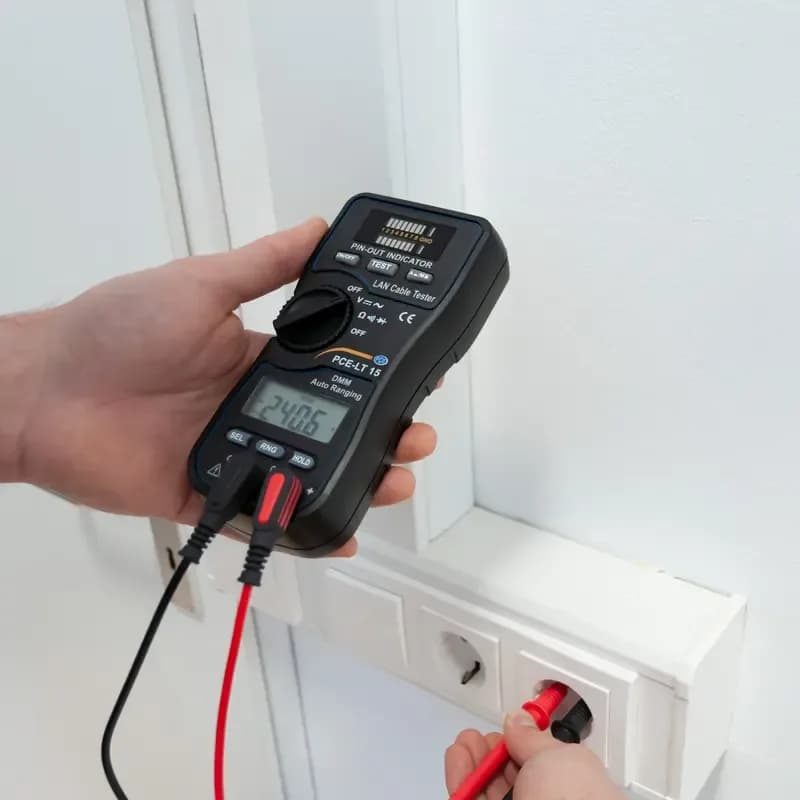

Nie jest to natomiast pomiar parametrów transmisyjnych toru: tłumienia, przesłuchu ani klasy okablowania w ten sposób nikt nie wyznaczy, bo do tego służą przyrządy certyfikujące. Część miernicza pokrywa pięć zakresów napięcia oraz pięć zakresów rezystancji, od 400 Ω do 40 MΩ, z rozdzielczością sięgającą 1 Ω, więc nadaje się także do sprawdzenia zasilania szafy teletechnicznej. Sygnał ciągłości odzywa się przy wskazaniu poniżej 25Ω, co odpowiada realnie połączonemu obwodowi, a nie przypadkowemu upływowi. Zasilanie rozdzielono: bateria blokowa 9 V obsługuje część sieciową, a dwa ogniwa AAA 1,5 V część mierniczą, dzięki czemu rozładowanie jednej sekcji nie unieruchamia całego przyrządu.
