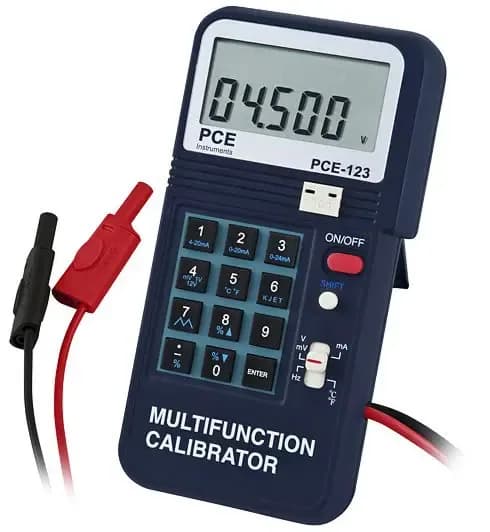

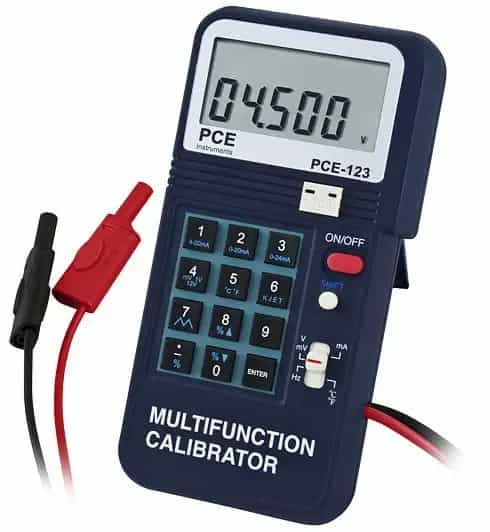

Zadajnik sygnałów PCE-123-ICA z certyfikatem ISO

Sprawdzanie cudzych przyrządów wymaga wzorca, któremu można zaufać — PCE-123-ICA dostarczany jest z fabrycznym certyfikatem kalibracji ISO opisującym kontrolę przeprowadzoną przed wysyłką. Na wyjściu prądowym zadaje 4 … 20 mA, 0 … 20 mA albo 0 … 24 mA z rozdzielczością 1 μA i dokładnością ±0,025% ±3 µA, a w trybie napięciowym pracuje w zakresach 0 … 100,00 mV, 0 … 1,0000 V i 0 … 10,000 V. Odtworzenie sygnału z czujnika obejmuje termopary K, J, E oraz T; skrajny przedział sięga -200 ... +1370 °C przy rozdzielczości 1 °C. Generator częstotliwości daje przebieg prostokątny w zakresach 1 ...125 Hz oraz 126 ... 62,5 kHz, z 604 gotowymi nastawami i dokładnością ±0,04 Hz.

Wartość zadaje się wprost albo procentowo, a automatyczny skok i rampa przejeżdżają zakres bez udziału operatora. Alarmy dźwiękowe zgłaszają otwartą pętlę oraz zwarcie na wyjściu napięciowym. Zasilanie stanowi jedna bateria 9 V albo sześć ogniw 1,5 V, a obudowa 88 x 168 x 26 mm o masie 330 g mieści się w dołączonym futerale. Praca z przyrządem zaczyna się od wyboru wielkości i podłączenia dwóch żył — resztę obsługuje klawiatura, bez zagłębiania się w menu. Na wyjściu prądowym dopuszczalne obciążenie sięga 1 kΩ przy zasilaniu pętli 24 V, więc sprawdzany obwód nie potrzebuje osobnego źródła. Tor napięciowy pracuje z prądem zasilania 1 mA, co odpowiada wejściom o wysokiej impedancji w rejestratorach i przetwornikach.

Wartość zadaje się liczbą albo udziałem procentowym zakresu w przedziale 0 ... 100%, a przejazd automatyczny przechodzi całą charakterystykę bez udziału operatora; to najszybszy sposób na wykrycie zagięcia liniowości sprawdzanego układu. Symulacja termopar obejmuje typ J do +760 °C, E do +700 °C oraz T do +400 °C obok najszerszego typu K. Pobór mocy mieści się w przedziale 60 mA … 180 mA zależnie od wybranego wyjścia. Warunki pracy to 0 ... + 50 °C przy wilgotności poniżej 85 % RH, a przechowywanie -20 ... +60 °C. W dostawie są futerał, przejściówka pod termoparę typu K, koszyk na ogniwa oraz przewody z zaciskami krokodylkowymi.
