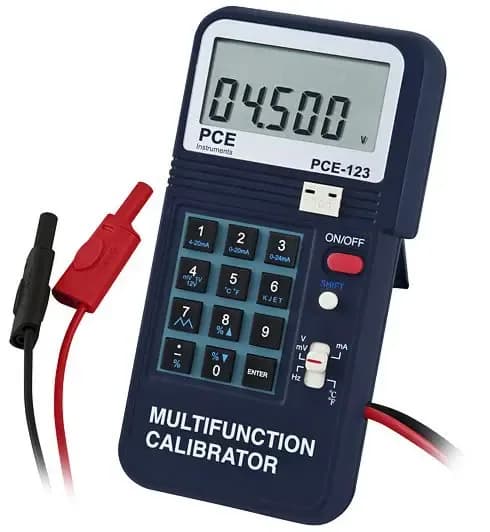

Kalibrator sygnałów PCE-123, wyjście 4 … 20 mA

PCE-123 nie tyle mierzy, ile wytwarza sygnał, którym sprawdza się cudze wskazania. Na wyjściu podaje prąd 4 … 20 mA, 0 … 20 mA albo 0 … 24 mA z rozdzielczością 1 µA i dokładnością ±0,025% ±3 µA, więc pozwala zweryfikować przetwornik lub wejście sterownika bez rozbierania instalacji. W trybie napięciowym dostępne są zakresy 0 … 100,00 mV, 0 … 1,0000 V i 0 … 10,000 V, przy dokładności ±0,05%. Symulacja czujników obejmuje cztery typy termopar: K w przedziale -200 ... +1370 C, J do +760 C, E do +700 C oraz T do +400 C, z rozdzielczością 1 C. Generator częstotliwości pokrywa 1 ...125 Hz i 126 ... 62,5 kHz sygnałem prostokątnym o amplitudzie ok. 6,4 V, z 604 nastawami do wyboru.

Automatyczne skoki i rampa pozwalają przejechać cały zakres bez ręcznego kręcenia wartością, a wartość zadaje się także procentowo. Sygnał dźwiękowy ostrzega o przerwanej pętli prądowej oraz o zwarciu na wyjściu napięciowym. Pięciocyfrowy wyświetlacz, obudowa 88 x 168 x 26 mm i masa 330 g składają się na przyrząd do pracy w terenie. Wyjście prądowe zaprojektowano na obciążenie do 1 kΩ przy zasilaniu pętli 24 V, więc kalibrator sam zasili prosty obwód pomiarowy i nie trzeba dokładać źródła tylko po to, żeby prąd popłynął. Tor napięciowy pracuje przy zasilaniu 1 mA, co odpowiada wejściom o wysokiej impedancji spotykanym w rejestratorach i przetwornikach.

Wartość zadaje się na trzy sposoby: wpisując liczbę wprost, wybierając udział procentowy zakresu w przedziale 0 ... 100% albo uruchamiając automatyczny przejazd. W praktyce oznacza to, że sprawdzenie liniowości układu sprowadza się do jednego naciśnięcia zamiast pięciu ręcznych nastaw. Zasilanie stanowi bateria 9 V albo sześć ogniw 1,5 V w dołączonym koszyku, pobór mocy mieści się w przedziale 60 mA … 180 mA zależnie od wybranego wyjścia, a wskaźnik ostrzega przy napięciu 5,5 V. Do zestawu dołączono futerał, przewody z zaciskami krokodylkowymi oraz przejściówkę pod termoparę typu K. Warunki pracy obejmują 0 ... +50 C przy wilgotności poniżej 85 % RH, a przechowywanie -20 ... +60 C.
