NOVUS DigiRail Connect rozszerza system automatyki o rozproszone wejścia i wyjścia dostępne jednocześnie przez Ethernet Modbus TCP oraz RS485 Modbus RTU. Rodzina obejmuje wykonania RAMIX z kanałami analogowymi i cyfrowymi oraz DMIX przeznaczone wyłącznie do sygnałów dwustanowych. Port USB służy do konfiguracji w programie NXperience.

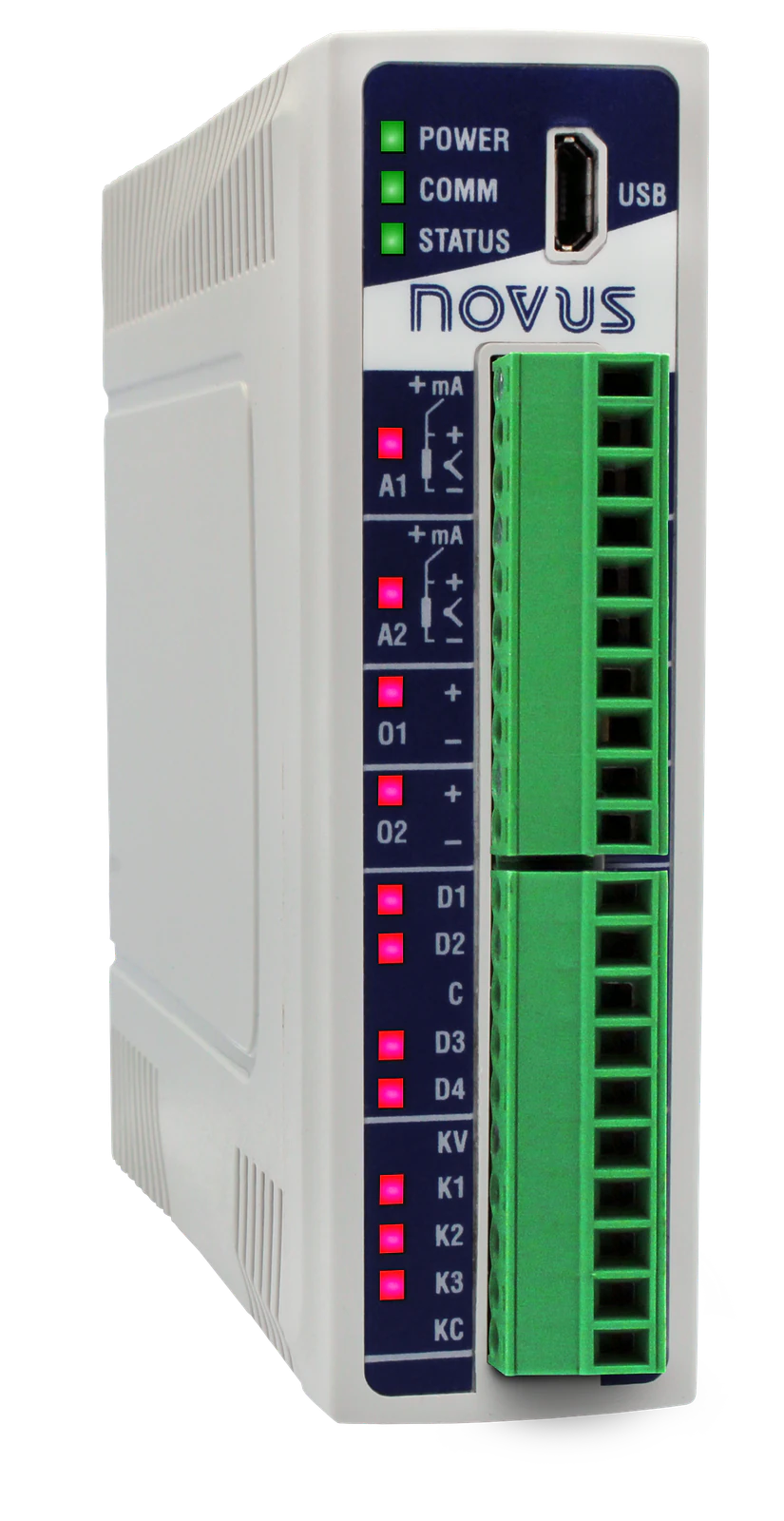

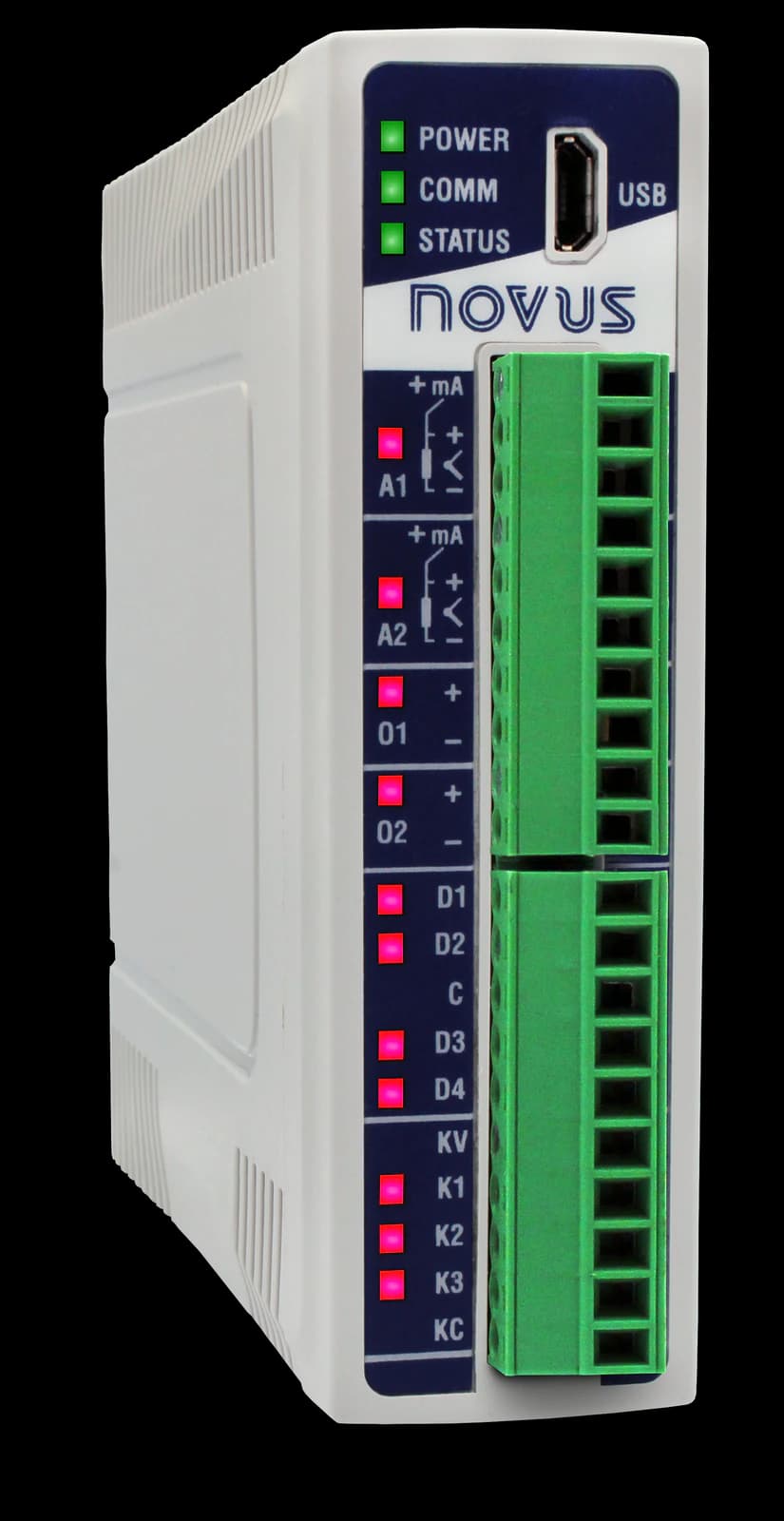

RAMIX ma dwa wejścia analogowe, dwa wyjścia analogowe i cztery wejścia cyfrowe. Obwody analogowe są odseparowane od pozostałych obwodów urządzenia zgodnie ze schematem producenta. Wariant 8811611420 dodaje trzy wyjścia cyfrowe, a 8811611440 dwa przekaźniki. DMIX ma osiem wejść cyfrowych: wariant 8811612420 uzupełnia je o osiem wyjść cyfrowych, natomiast 8811612440 o cztery wyjścia przekaźnikowe.
Wejścia analogowe RAMIX obsługują termopary J, K, T, N, E, R, S, B, Pt100, Pt1000, NTC oraz sygnały mV, V i mA. Wyjścia analogowe można ustawić jako 0–20 mA, 4–20 mA lub 0–10 V. Cyfrowe wejścia współpracują z NPN, PNP i stykiem, a wykonania przekaźnikowe zapewniają styki właściwe dla konkretnego modelu.
Każde wykonanie pracuje przy zasilaniu 10–36 V DC, w temperaturze od -20 do 60 °C. Przed zamówieniem trzeba wybrać rodzinę RAMIX lub DMIX i dokładny typ wyjść; sam napis DigiRail Connect nie określa wyposażenia. W selektorze wariantów pełne mapowanie SKU musi pozostać widoczne bez skracania nazw.
Moduł pracuje jako serwer Modbus TCP i urządzenie podrzędne Modbus RTU.
Dwa wejścia i dwa wyjścia analogowe uzupełniają cztery wejścia cyfrowe oraz wybrany typ wyjść.

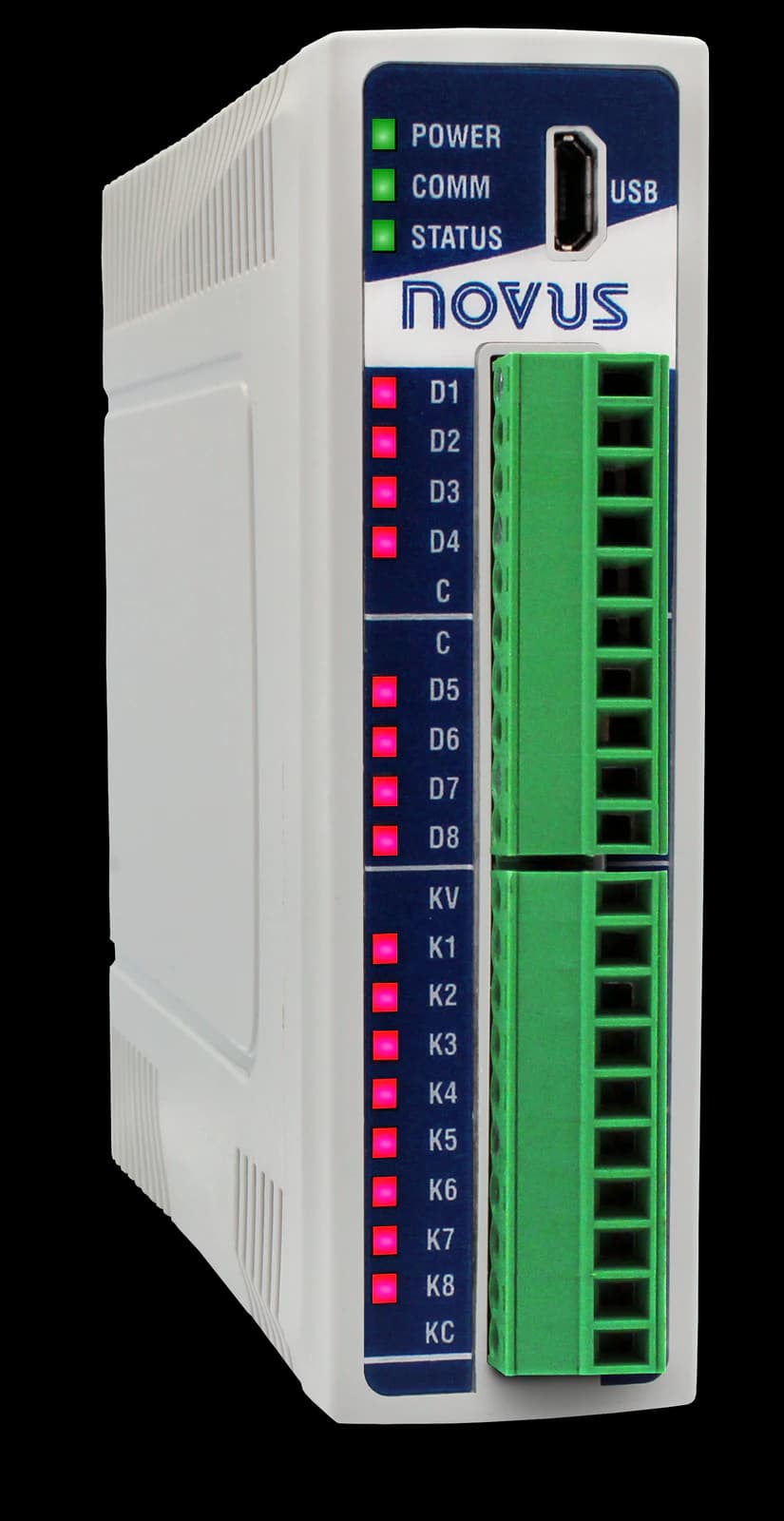

Osiem wejść cyfrowych łączy się z ośmioma wyjściami tranzystorowymi albo czterema przekaźnikami.
Kanały przyjmują termopary, Pt100, Pt1000, NTC oraz standardowe sygnały mV, V i mA.
USB i oprogramowanie NOVUS ułatwiają ustawienie kanałów oraz parametrów komunikacji.
Obudowa do szyny DIN jest przeznaczona do przemysłowych szaf sterowniczych.
Pełne mapowanie RAMIX/DMIX eliminuje ryzyko zamówienia przekaźników zamiast wyjść tranzystorowych albo braku kanałów analogowych.
Ethernet i RS485 ułatwiają połączenie nowej warstwy Modbus TCP ze starszymi urządzeniami Modbus RTU.
Wariant mieszany może zarówno odczytywać czujniki, jak i retransmitować sygnał 4–20 mA lub 0–10 V.
DigiRail Connect jest przeznaczony dla integratorów, którzy potrzebują dokładnie dobranego zestawu I/O z jednoczesnym Modbus TCP i RTU.
Tylko RAMIX ma wejścia i wyjścia analogowe. DMIX jest rodziną wyłącznie cyfrową.
Końcówka wariantu rozstrzyga, czy moduł ma wyjścia cyfrowe, czy przekaźnikowe; należy sprawdzić pełny SKU.
W RAMIX producent deklaruje izolowane wejścia i wyjścia analogowe, lecz szczegóły separacji trzeba stosować zgodnie ze schematem instrukcji.
Marka: NOVUS Automation| Temperatura pracy | -20 do 60 °C |
|---|---|
| Wilgotność pracy | 5–95% RH, bez kondensacji |
| Rozdzielczość analogowa | wejścia 16 bit; wyjścia 12 bit |
| Zasilanie | 10–36 V DC, maksymalnie 5 W |
|---|---|
| Interfejs konfiguracyjny | USB |
| Obudowa | ABS+PC |
|---|
| Model | DigiRail Connect |
|---|---|
| RS485 | urządzenie podrzędne Modbus RTU |
| Ethernet | 10/100 Mb/s, serwer Modbus TCP |
| Oprogramowanie | NXperience |
| DMIX 8811612420 | 8 DI, 8 DO |
| DMIX 8811612440 | 8 DI, 4 wyjścia przekaźnikowe |
| Typ urządzenia | moduł rozproszonych wejść/wyjść |
| RAMIX 8811611420 | 2 AI, 2 AO, 4 DI, 3 DO |

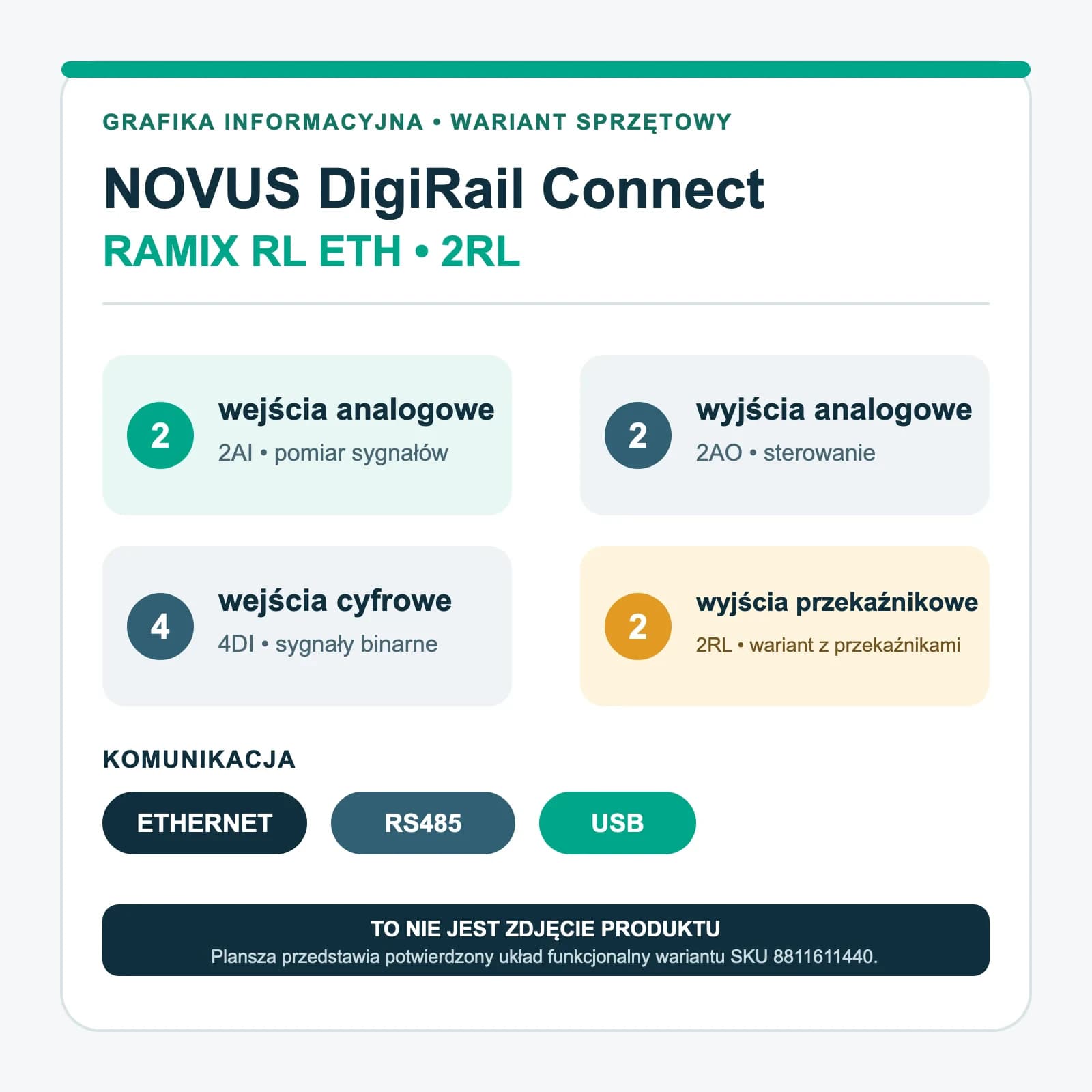

| RAMIX 8811611440 | 2 AI, 2 AO, 4 DI, 2 wyjścia przekaźnikowe |
| Wejścia analogowe RAMIX | J, K, T, N, E, R, S, B; Pt100, Pt1000, NTC; mV, V, mA |
| Wyjścia analogowe RAMIX | 0–20 mA, 4–20 mA, 0–10 V |
| EAN | 789985061027 |
|---|
