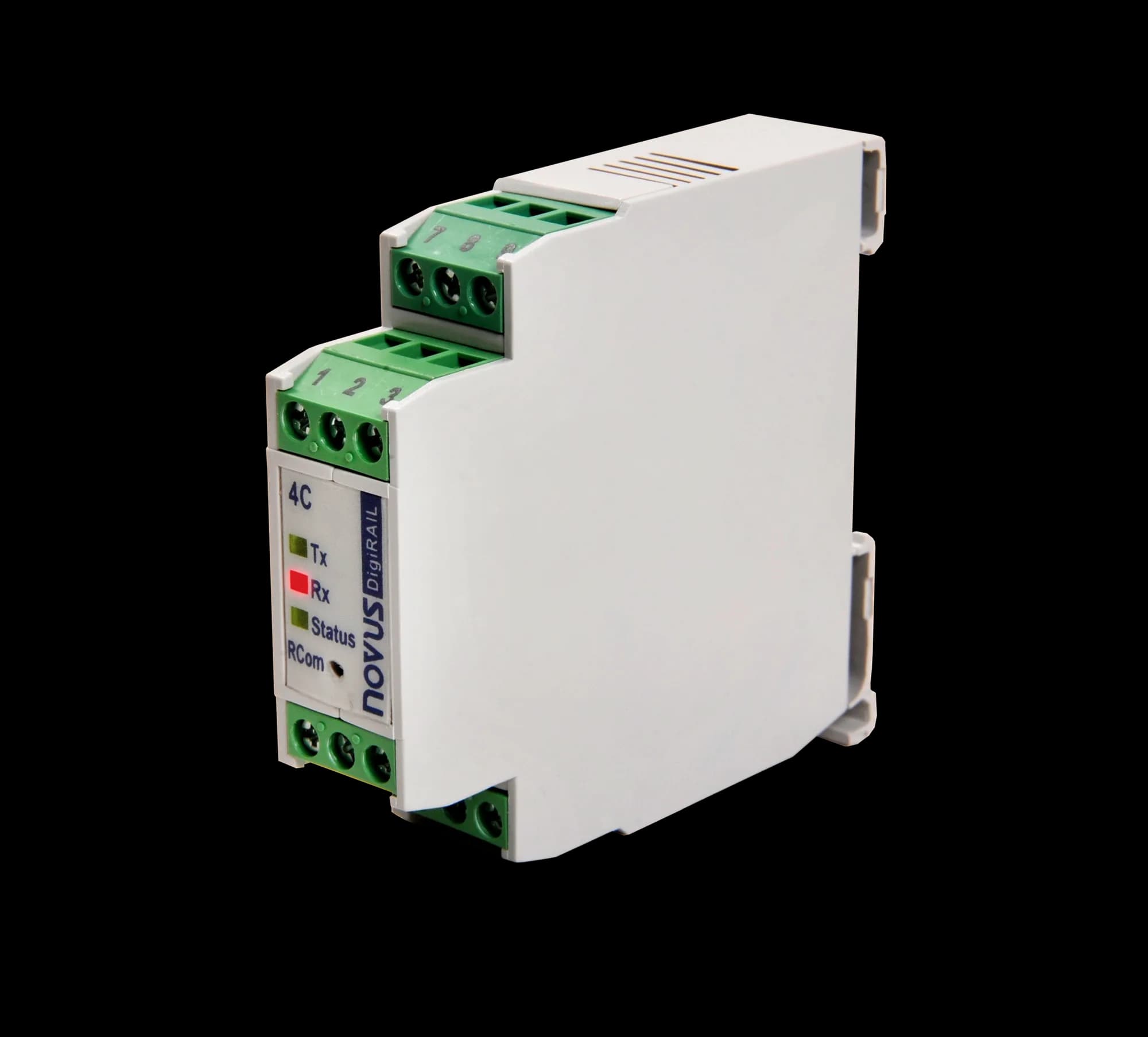

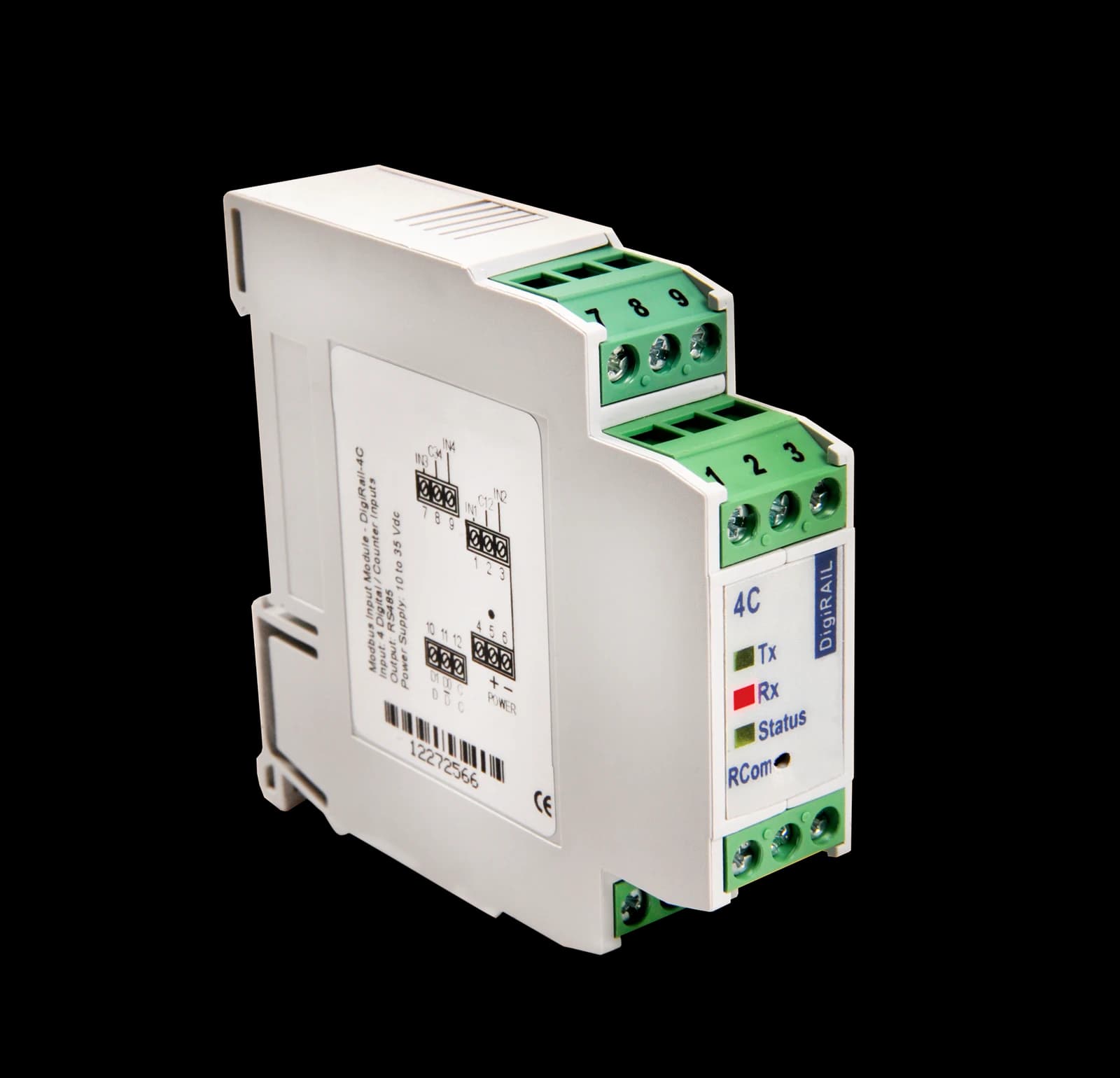

NOVUS DigiRail-4C zbiera cztery sygnały cyfrowe i udostępnia ich stany lub wartości liczników przez RS485 Modbus RTU. Każdy kanał może służyć do monitorowania ON/OFF albo zliczania impulsów z przepływomierza, enkodera, licznika energii czy czujnika z wyjściem impulsowym. Liczniki mają pojemność 32 bitów, czyli od 0 do 4 294 967 295 impulsów.
Pierwsze wejście jest przeznaczone także do szybkich sygnałów i obsługuje częstotliwość do 100 kHz. Pozostałe kanały pracują do 1 kHz. Poziom aktywny mieści się w zakresie 4–35 V, dlatego przed podłączeniem trzeba sprawdzić typ wyjścia czujnika, wspólny potencjał i dopuszczalne napięcie.
Dane są odczytywane przez dwuprzewodowy RS485 z protokołem Modbus RTU i prędkością od 1200 do 115200 b/s. Moduł ma izolację 1000 V AC między wejściami a zasilaniem i komunikacją, co ogranicza przenoszenie zakłóceń z obiektu. Konfigurację wykonuje się oprogramowaniem NOVUS przez magistralę szeregową.
Zasilanie 10–35 V DC, typowy pobór 50 mA przy 24 V i montaż na szynie DIN 35 mm ułatwiają instalację w rozdzielnicy. DigiRail-4C nie jest licznikiem energii ani przepływomierzem: rejestruje impulsy, a przeliczenie ich na jednostkę procesu wykonuje system nadrzędny na podstawie stałej urządzenia źródłowego.
Każdy kanał zapisuje do 4 294 967 295 impulsów albo monitoruje stan wejścia cyfrowego.
Wejście pierwsze obsługuje sygnały do 100 kHz, odpowiednie dla szybkich liczników i enkoderów.
Pozostałe wejścia pozwalają zliczać typowe impulsy procesowe z częstotliwością do 1 kHz.
Stany i wartości liczników są dostępne przez RS485 z prędkością do 115200 b/s.
Wejścia są oddzielone galwanicznie od zasilania i portu komunikacyjnego.
Wejścia cyfrowe współpracują z sygnałami napięciowymi w szerokim zakresie przemysłowym.
Wejście 1 do 100 kHz pozwala rejestrować zdarzenia niedostępne dla typowych wolnych wejść PLC.
Wartość 32-bit ogranicza częstotliwość resetowania nawet przy długotrwałym zliczaniu.
Montaż blisko źródła impulsów skraca przewody sygnałowe, a wynik trafia dalej wspólną magistralą RS485.
DigiRail-4C jest przeznaczony dla automatyków potrzebujących zdalnego zliczania impulsów i stanów cyfrowych przez Modbus RTU.
Pozostałe trzy kanały mają maksymalną częstotliwość 1 kHz.
Moduł zlicza impulsy; wartość przepływu, energii lub długości wynika ze stałej urządzenia źródłowego.
Aktywny sygnał wejściowy musi mieścić się w zakresie 4–35 V i być prawidłowo odniesiony elektrycznie.
Marka: NOVUS Automation| Temperatura pracy | 0–70 °C |
|---|---|
| Wilgotność pracy | 0–90% RH, bez kondensacji |
| Zasilanie | 10–35 V DC, typowo 50 mA przy 24 V |
|---|---|
| Komunikacja | RS485, Modbus RTU, 1200–115200 b/s |
| Maksymalna częstotliwość wejścia 1 | 100 kHz |
| Maksymalna częstotliwość wejść 2–4 | 1 kHz |
| Montaż | szyna DIN 35 mm |
|---|---|
| Wymiary | 77 × 78 × 19 mm |
| Certyfikacja | CE |
|---|
| SKU | 8811400101 |
|---|---|
| Model | DigiRail-4C |
| Izolacja | 1000 V AC między wejściami a zasilaniem/komunikacją |
| Liczba wejść | 4 cyfrowe |
| Poziom aktywny | 4–35 V |
| Typ urządzenia | moduł licznikowy i wejść cyfrowych |
| Pojemność liczników | 32 bit, 0–4 294 967 295 |
| EAN | 789842712065 |
|---|
