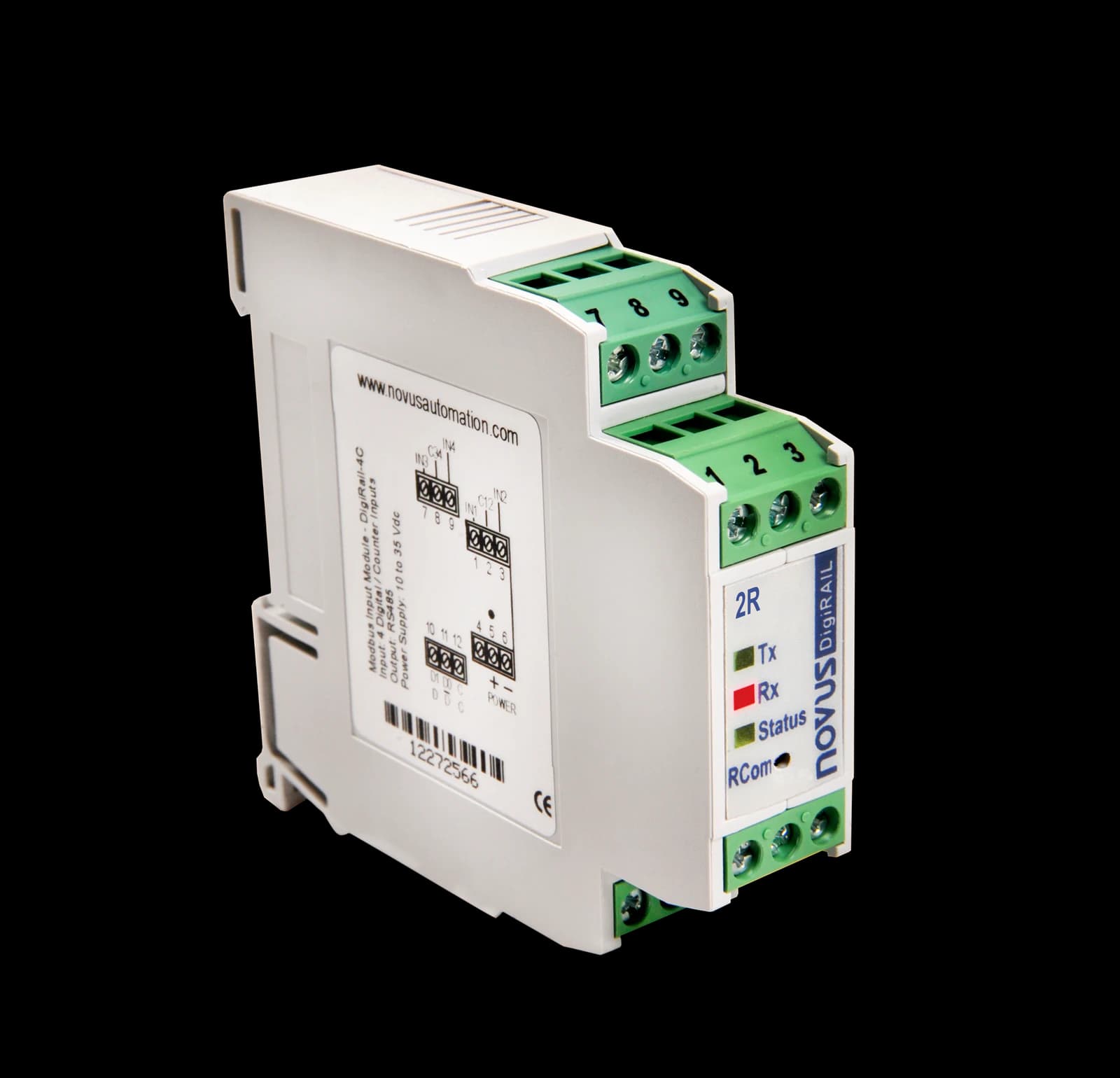

NOVUS DigiRail-2R rozszerza sieć Modbus RTU o dwa zdalnie sterowane wyjścia przekaźnikowe. Każdy kanał jest stykiem przełącznym SPDT przeznaczonym do obciążenia rezystancyjnego do 8 A przy 250 V AC. Moduł może załączać styczniki, sygnalizację, elektrozawory lub inne obwody wykonawcze, jeśli projekt uwzględnia ich prąd rozruchowy oraz odpowiednie zabezpieczenia.
Komendy są odbierane przez dwuprzewodowy RS485 z protokołem Modbus RTU. Oprócz prostego włączenia i wyłączenia przekaźników DigiRail-2R udostępnia funkcje czasowe, dzięki którym wyjście może zmienić stan na określony czas bez ciągłego nadzoru sterownika. Stan komunikacji i pracy pokazują diody na froncie.
Konfigurację adresu, prędkości i parzystości wykonuje się w programie DigiConfig. Magistrala pracuje od 1200 do 115200 b/s, a przycisk RCom pozwala uruchomić znany tryb diagnostyczny w przypadku utraty parametrów komunikacji. Zasilanie 10–35 V DC i montaż na szynie DIN 35 mm odpowiadają standardowym szafom automatyki.
Przekaźniki zapewniają separację stykową obwodu wykonawczego, ale nie zastępują styczników, bezpieczników ani tłumików przepięć. Przy obciążeniach indukcyjnych należy zastosować elementy gaszące zgodnie z rodzajem napięcia, a obciążalność dobrać do charakteru odbiornika, nie tylko do jego prądu ustalonego.
Każdy kanał udostępnia styk przełączny do obciążenia rezystancyjnego 8 A przy 250 V AC.
Wyjścia są dostępne dla sterownika lub systemu SCADA przez dwuprzewodowy RS485.
Moduł może wykonywać czasowe przełączenia przekaźnika bez utrzymywania komendy przez urządzenie nadrzędne.
Program NOVUS służy do ustawiania parametrów komunikacji i diagnostyki modułu.
Przycisk przywraca znane parametry komunikacji potrzebne do ponownego wykrycia urządzenia.
Kompaktowa obudowa i zasilanie 10–35 V DC są przygotowane do szaf automatyki.
Moduł można zamontować przy obwodach wykonawczych i przesłać komendy wspólną magistralą RS485.
SPDT udostępnia zestyk normalnie otwarty i normalnie zamknięty dla każdego kanału.
Wbudowane funkcje czasowe pozwalają zrealizować impuls lub opóźnione przełączenie lokalnie w module.
DigiRail-2R jest przeznaczony dla automatyków potrzebujących dwóch zdalnych styków przekaźnikowych w sieci Modbus RTU.
Wartość 8 A przy 250 V AC dotyczy obciążenia rezystancyjnego. Silniki, cewki i lampy mogą wymagać znacznego obniżenia obciążenia lub stycznika.
Dla cewek i innych obciążeń indukcyjnych należy przewidzieć odpowiedni układ RC, warystor lub diodę.
Położenie przekaźników przy zaniku zasilania lub komunikacji trzeba uwzględnić w analizie bezpieczeństwa maszyny.
Marka: NOVUS Automation| Prędkość | 1200–115200 b/s |
|---|---|
| Temperatura pracy | 0–70 °C |
| Zasilanie | 10–35 V DC |
|---|---|
| Komunikacja | RS485, Modbus RTU |
| SKU | 8811200101 |
|---|---|
| Model | DigiRail-2R |
| Funkcje | sterowanie dwustanowe i funkcje czasowe |
| Montaż | szyna DIN 35 mm |
| Producent | NOVUS Automation |
| Typ styków | SPDT |
| Konfiguracja | DigiConfig |
| Sygnalizacja | diody komunikacji i stanu |
| Liczba wyjść | 2 |
| Typ urządzenia | moduł wyjść przekaźnikowych |
| Obciążalność | 8 A / 250 V AC, obciążenie rezystancyjne |
| EAN | 789842712064 |
|---|
