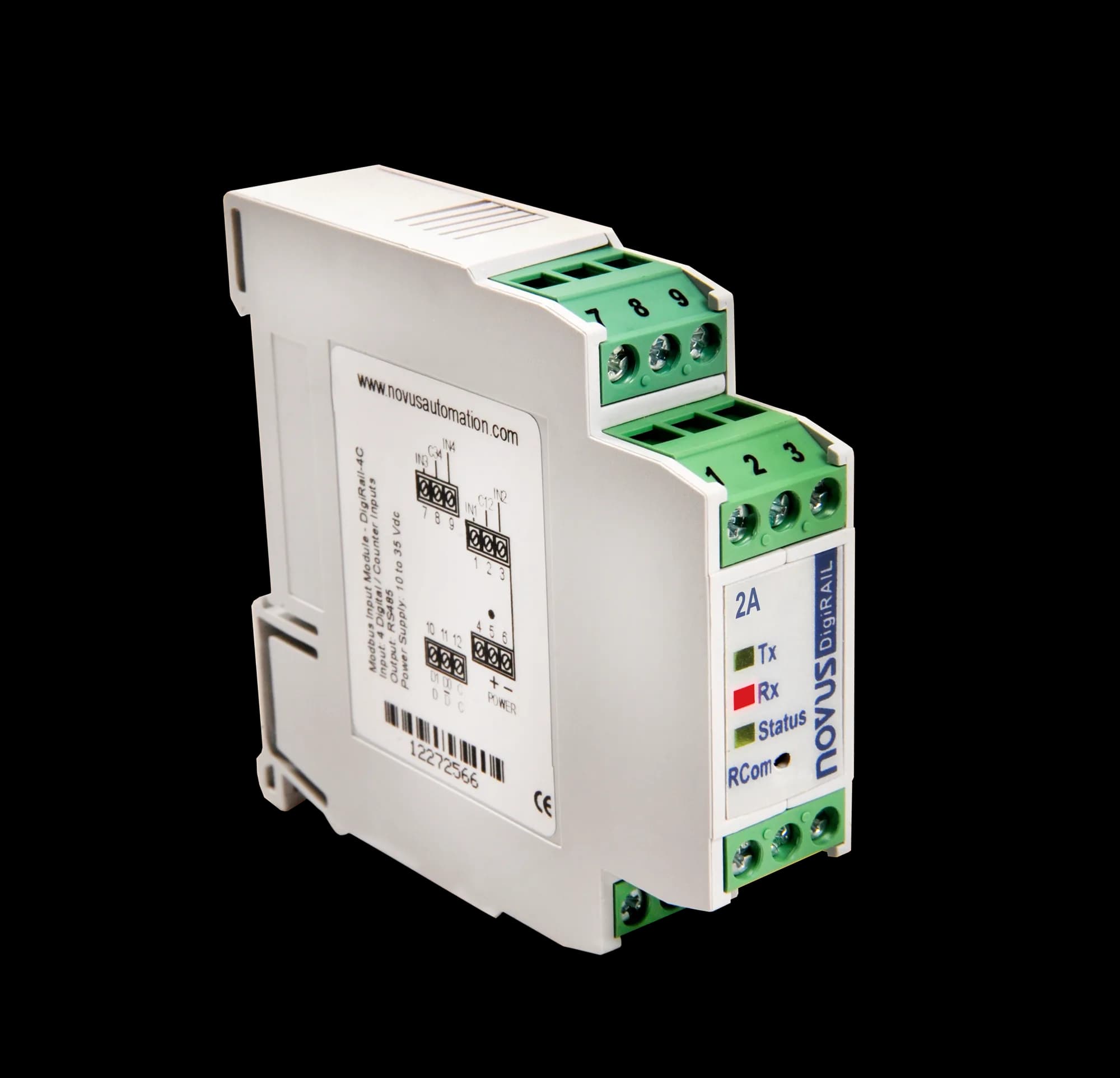

NOVUS DigiRail-2A jest zdalnym modułem pomiarowym z dwoma niezależnie konfigurowanymi wejściami analogowymi. Każdy kanał może współpracować z termoparami J, K, T, E, N, R, S i B, czujnikiem Pt100 albo standardowym sygnałem napięciowym lub prądowym. Zmierzone wartości są udostępniane sterownikowi, systemowi SCADA lub innemu urządzeniu nadrzędnemu przez dwuprzewodowy RS485 z protokołem Modbus RTU.
Moduł obsługuje sygnały 0–20 mV, -10–20 mV, 0–50 mV, 0–5 V, 0–10 V, 0–20 mA i 4–20 mA. Dla termopar ma wewnętrzną kompensację zimnego końca, a Pt100 podłącza się standardowo w układzie trzyprzewodowym. Wejścia są odseparowane od zasilania i komunikacji izolacją 1000 V AC, lecz nie są izolowane wzajemnie.
Konfigurację i diagnostykę wykonuje się przez RS485 w programie DigiConfig. Prędkość transmisji można ustawić od 1200 do 115200 b/s, a przycisk RCom przywraca znane parametry serwisowe potrzebne do wykrycia urządzenia. Diody TX, RX i Status ułatwiają kontrolę pracy bez otwierania szafy.
Zasilanie 10–35 V DC, montaż na szynie 35 mm i zakres pracy 0–70 °C odpowiadają typowym rozproszonym instalacjom automatyki. Dla wejść 0–5 i 0–10 V trzeba ustawić wewnętrzne zwory i wykonać kalibrację zgodnie z instrukcją, ponieważ standardowe wykonanie nie ma fabrycznej kalibracji tych dwóch zakresów.
Każdy kanał można skonfigurować dla czujnika temperatury albo standardowego sygnału napięciowego lub prądowego.
Obsługiwane są termopary J, K, T, E, N, R, S, B oraz Pt100 w połączeniu trzy- lub dwuprzewodowym.
Zakres obejmuje mV, 0–5 V, 0–10 V, 0–20 mA i 4–20 mA.
Pomiary i konfiguracja są dostępne przez dwuprzewodową magistralę z prędkością do 115200 b/s.
Wejścia są odseparowane od zasilania i portu szeregowego, co ogranicza wpływ pętli masy.
Program wykrywa moduły, ustawia kanały i komunikację oraz pokazuje stan urządzenia.
Jeden moduł obsługuje temperaturę oraz popularne sygnały procesowe, ograniczając liczbę różnych kart wejściowych.
Montaż rozproszony pozwala skrócić przewody analogowe i dalej przesłać wartości odporniejszą magistralą RS485.
Przycisk RCom uruchamia znane ustawienia diagnostyczne, dzięki czemu DigiConfig może wykryć moduł.
DigiRail-2A jest przeznaczony dla integratorów potrzebujących kompaktowych, rozproszonych wejść analogowych w Modbus RTU.
Izolacja 1000 V AC dotyczy wejść względem zasilania i komunikacji, a nie separacji kanału pierwszego od drugiego.
Dla wejść 0–5 V i 0–10 V należy przestawić wewnętrzne zwory zgodnie z instrukcją.
Standardowe wykonanie nie ma fabrycznej kalibracji 0–5 V i 0–10 V; po właściwej kalibracji producent podaje dokładność do 0,15% zakresu.
Marka: NOVUS Automation| Sygnały prądowe | 0–20 mA, 4–20 mA |
|---|---|
| Temperatura pracy | 0–70 °C |
| Wilgotność pracy | 0–90% RH |
| Czujniki temperatury | termopary J, K, T, E, N, R, S, B; Pt100 |
| Sygnały napięciowe | 0–20 mV, -10–20 mV, 0–50 mV, 0–5 V, 0–10 V |
| Zasilanie | 10–35 V DC, typowo 50 mA przy 24 V |
|---|---|
| Komunikacja | RS485, Modbus RTU, 1200–115200 b/s |
| Montaż | szyna DIN 35 mm |
|---|
| Certyfikacja | CE |
|---|
| SKU | 8811100001 |
|---|---|
| Model | DigiRail-2A |
| Izolacja | 1000 V AC między wejściami a zasilaniem/RS485 |
| Próbkowanie | 2,5–10 próbek/s |
| Liczba wejść | 2 analogowe |
| Oprogramowanie | DigiConfig |
| Typ urządzenia | moduł uniwersalnych wejść analogowych |
| EAN | 789842712063 |
|---|
