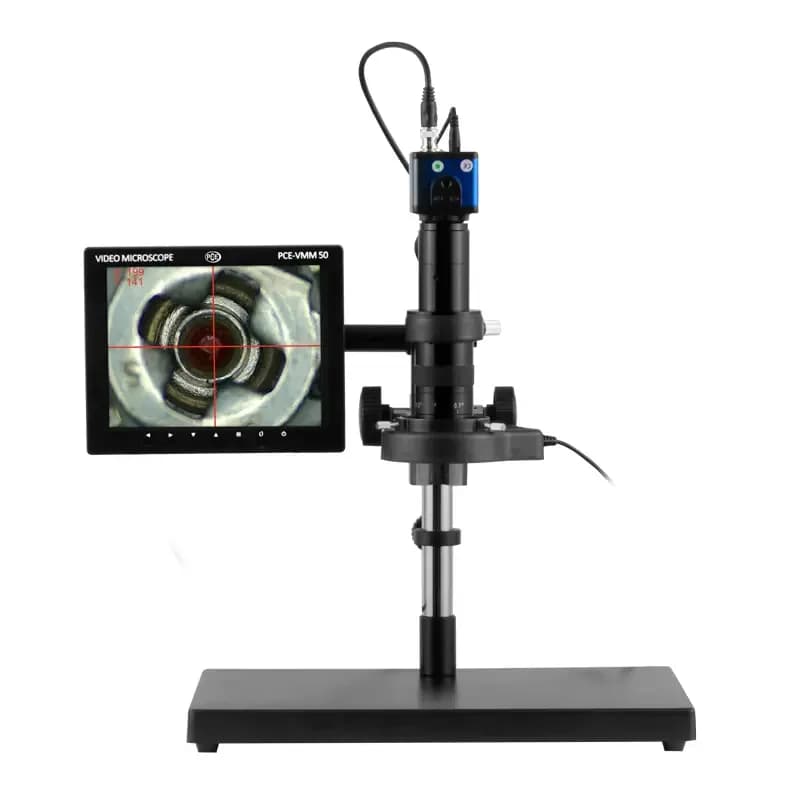

Mikroskop z kamerą PCE-VMM 50, ekran 7 cali

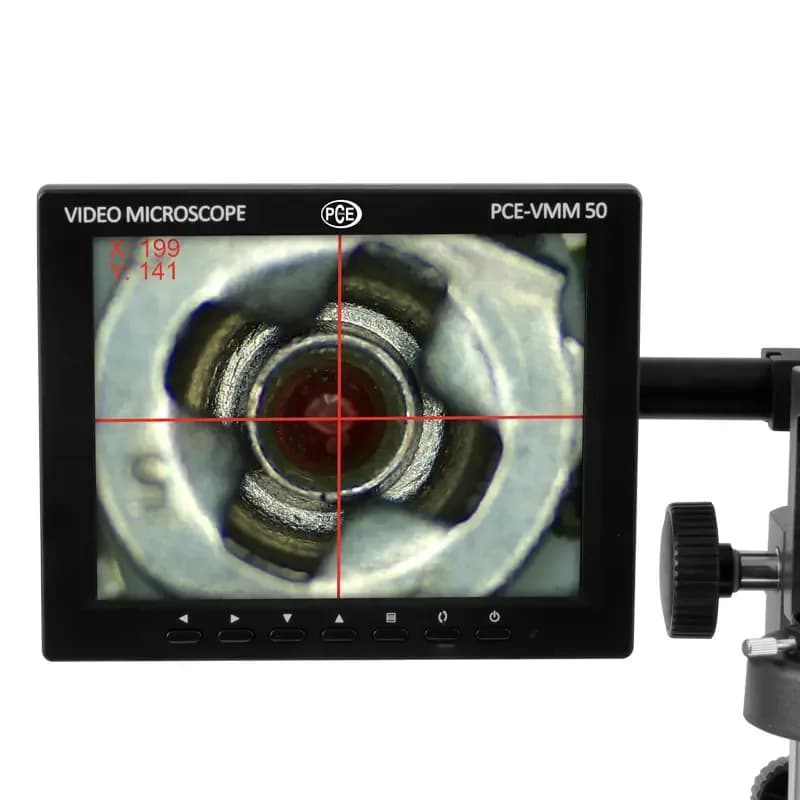

Duża próbka zwykle nie chce leżeć tam, gdzie każe jej mikroskop. PCE-VMM 50 rozwiązuje to powierzchnią podparcia 380 x 225 mm, na której obiekt układa się swobodnie i przesuwa bez zdejmowania. Obraz z wbudowanej kamery pojawia się na wyświetlaczu LCD o przekątnej 7 cali w formacie 4:3 — a ten można zdjąć z korpusu i ustawić na blacie tam, gdzie wygodnie patrzeć. Optyczny zoom działa bezstopniowo w zakresie 0,7 ... 4,5x, okular ma powiększenie 0,5x, a rozdzielczość obrazu wynosi 800 x 600 pikseli przy 720 liniach poziomych. Oświetlenie stanowi 48 diod SMD z płynną regulacją natężenia w zakresie 0 ... 100%, dzięki czemu obraz nie prześwietla się na powierzchniach błyszczących.

Zakres regulacji wysokości sięga 290 mm, odległość robocza wynosi 156 mm, a ostrość ustawia się w zakresie 60 mm. Sygnał można podać na wejścia VGA, AV albo BNC, w standardzie PAL lub NTSC. Zasilanie zapewniają zasilacze 12 V DC oraz 5 V. Zestaw przyjeżdża w częściach i składa się na stanowisku: drążek statywowy, powierzchnia nośna, zestaw montażowy, pierścień ograniczający, obiektyw z mocowaniem o średnicy połączenia 65 mm oraz uchwyt i podstawa wyświetlacza. Warto od razu przewidzieć listwę zasilającą, bo producent dołącza dwa zasilacze 12 V DC i osobny zasilacz 5 V, a pobór mocy podaje jako 10 W oraz 4 ...

6 W. Odległość robocza wynosi 156 mm, więc między obiektywem a próbką zostaje sporo miejsca: przedmiot można obracać i przekładać, nie zdejmując go ze stołu. Zakres ostrości obejmuje 60 mm, a regulacja wysokości 290 mm decyduje o tym, jak wysoki obiekt zmieści się pod obiektywem. Obiektyw ma format 1/3 cala, obraz oddawany jest z rozdzielczością poziomą 720 linii, a wyjście wideo pracuje sygnałem 1,0 Vpp na impedancji 75 Ω w standardzie PAL albo NTSC. Powierzchnia podparcia mierzy 380 x 225 x 20 mm i przyjmuje przedmioty, których nie da się położyć na klasycznym stoliku przedmiotowym.
