Mikroskop warsztatowy PCE-VM 21, 12 ... 75x

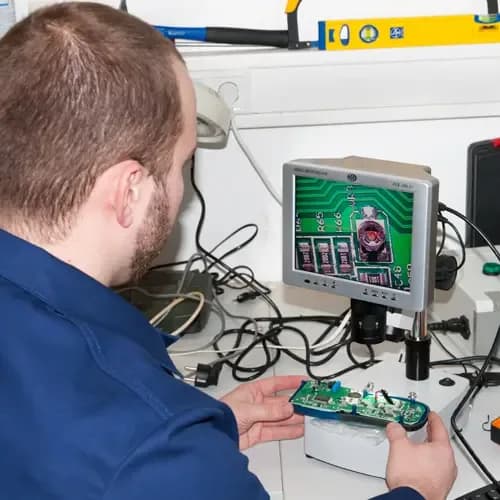

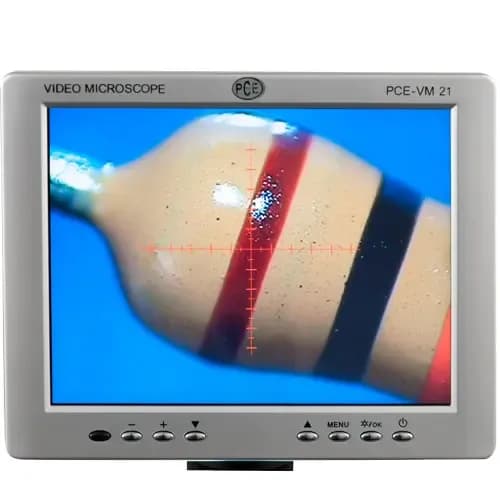

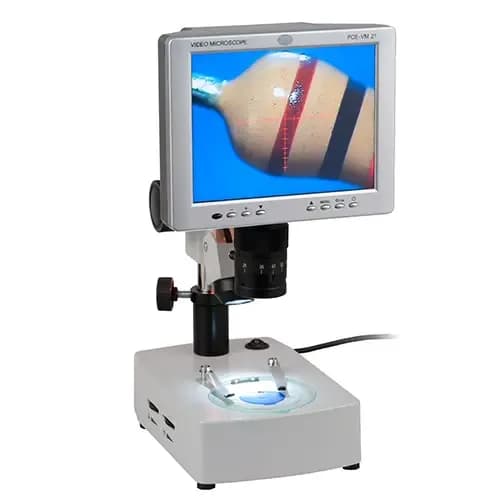

Pochylanie się nad okularem przez całą zmianę męczy wzrok i kark, dlatego PCE-VM 21 pokazuje obraz na monitorze LCD o przekątnej 8 cali. Zestaw tworzy mikroskop optyczny, kamera oraz wyświetlacz o rozdzielczości 800 x 600 pikseli, a powiększenie reguluje się bezstopniowo w zakresie 12 ... 75x. Dwa źródła światła rozstrzygają o zastosowaniu: światło padające pokazuje powierzchnie nieprzezroczyste, na przykład punkty lutownicze na płytce albo wady materiałowe metalu, a światło przechodzące prześwietla materiały półprzezroczyste. Oba reguluje się bezstopniowo. Wysokość roboczą ustawia się w przedziale od 40 mm do 210 mm, więc pod obiektyw trafiają także większe elementy.

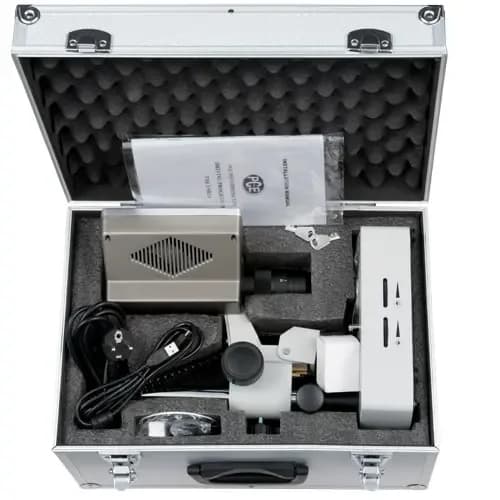

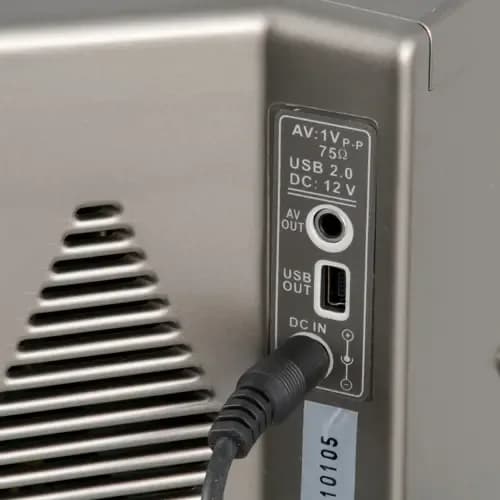

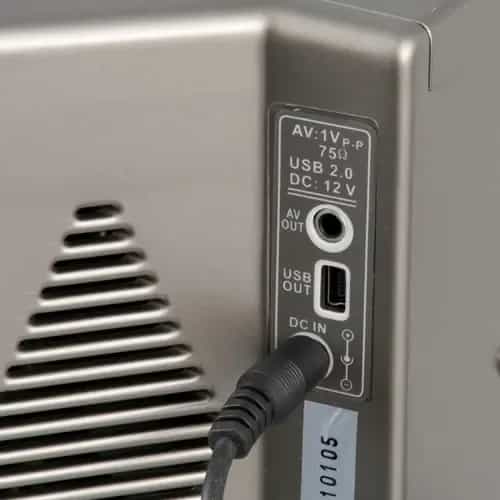

Obraz przesyła się do komputera przez złącze USB 2.0, dostępne jest też wyjście AV oraz funkcja nagrywania; do dalszej obróbki potrzebne jest osobne oprogramowanie, którego producent nie dołącza. Menu prowadzone jest w ośmiu językach, całość waży 6,0 kg i podróżuje w aluminiowej walizce. Stanowisko zajmuje na blacie tyle, ile trzeba: stół ma 150 x 230 x 60 mm, moduł wyświetlacza 220 x 160 x 100 mm, całość waży 6,0 kg i mieści się w aluminiowej walizce z zestawu. Zasilanie pochodzi z sieci 100 ... 240 V AC 50/60 Hz. W wykazie dostawy zwraca uwagę zapas części zużywalnych: zapasowy oświetlacz światła odbitego, zapasowy oświetlacz światła przechodzącego oraz zapasowy bezpiecznik.

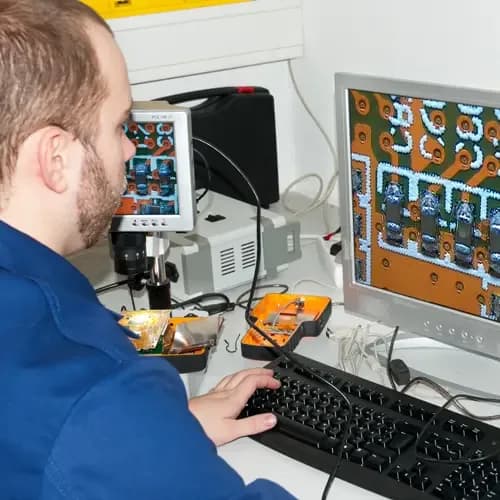

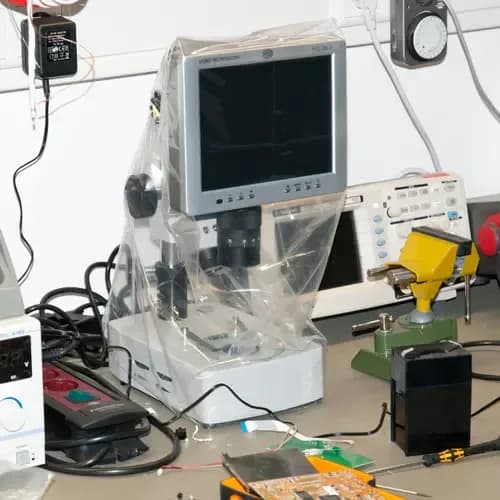

Przepalone źródło światła nie zatrzymuje wtedy kontroli na kilka dni. Do kompletu należą także płytka szklana obiektowa i płytka kontrastowa czarno-biała, którą podkłada się pod próbkę, żeby oddzielić ją barwą od tła, a po pracy zestaw przykrywa się osłoną przeciwpyłową — w warsztacie to nie dodatek, lecz warunek zachowania czystej optyki. Obraz można wyprowadzić na zewnątrz dwiema drogami: przez wyjście AV na monitor stanowiskowy albo przez USB 2.0 do komputera, a wbudowana funkcja nagrywania pozwala zachować przebieg oględzin. Wymagania systemowe producent podaje od Windows 98, co dobrze oddaje wiek konstrukcji; obserwacja odbywa się i tak na własnym wyświetlaczu, więc komputer jest tu opcją, nie warunkiem pracy.
