Miernik wilgotności i temperatury listew drewnianych TROP-1R - z wyjściem przekaźnikowym

Układ TROP-1R zaprojektowano do ciągłego, automatycznego monitorowania wilgotności na wyjściu strugarki drewna lub innych maszyn przetwarzających listwy drewniane. Pomiar pozwala na natychmiastową sygnalizację przekroczenia ustawionych przez użytkownika wartości wilgotności minimalnej i maksymalnej. Urządzenie wykonuje pomiar wilgotności na powierzchni materiału, dzięki czemu sprawdza się przy świeżo struganym drewnie.

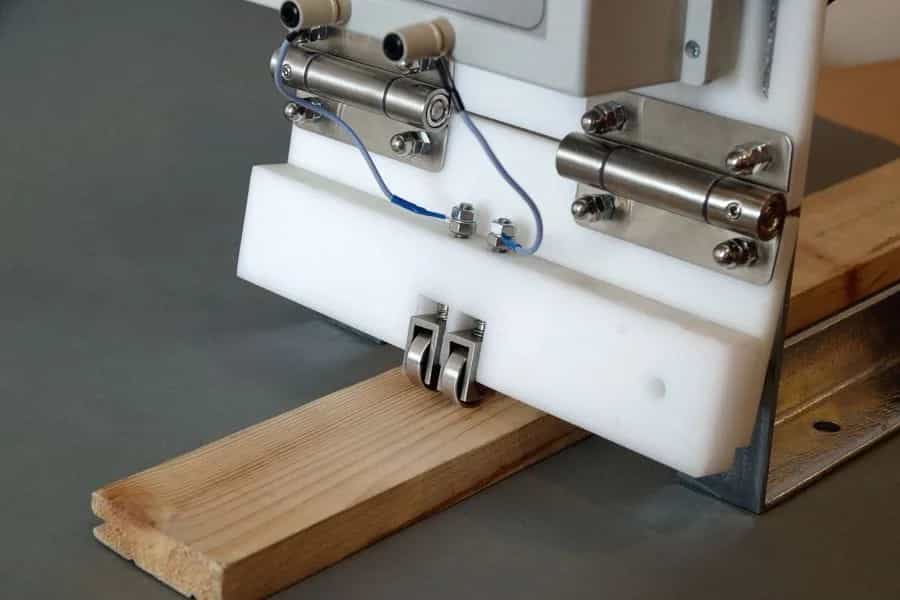

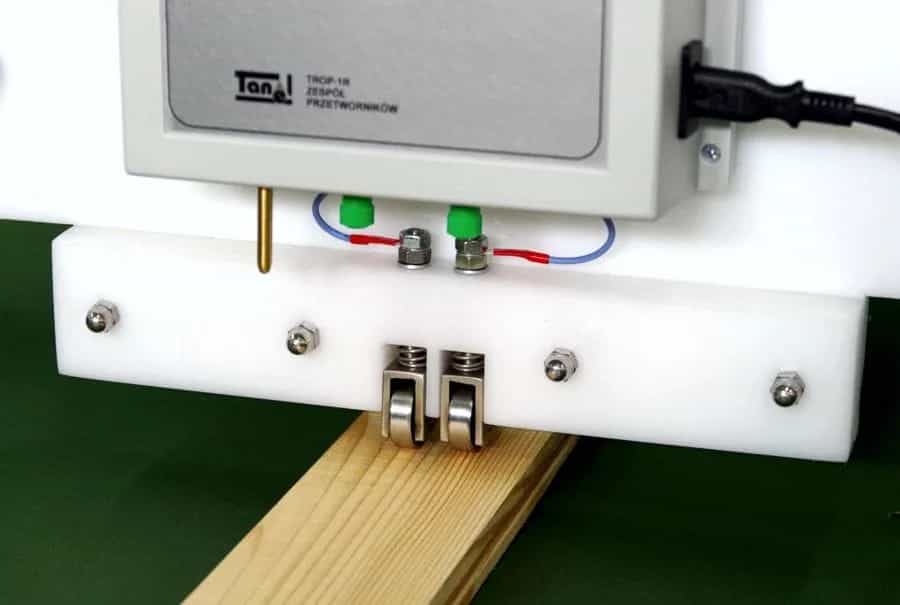

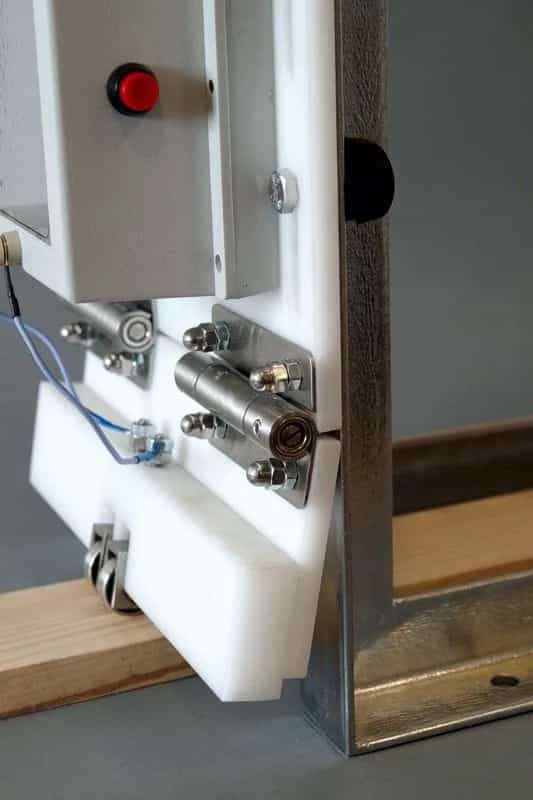

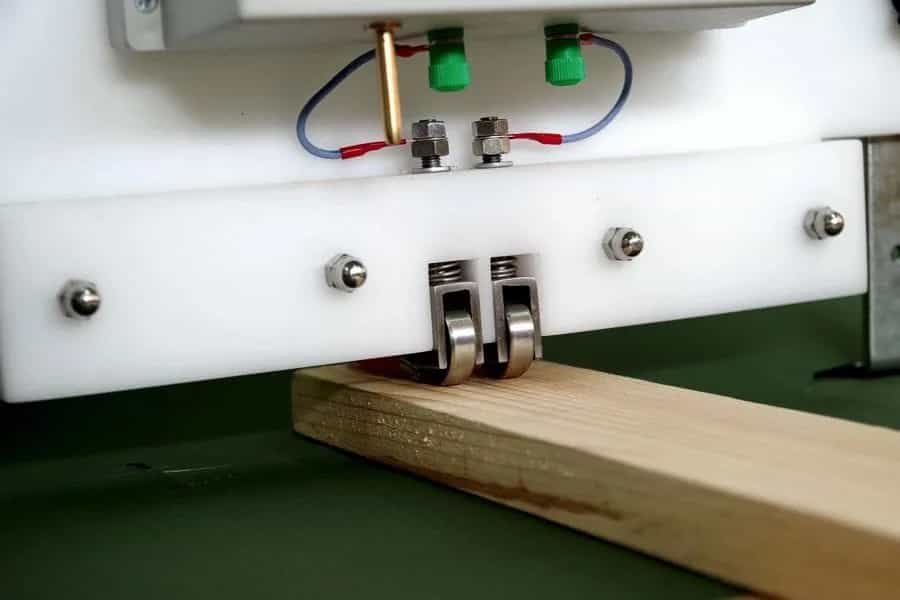

Działanie miernika opiera się na pomiarze impedancji materiału, która jest przekształcana w sygnał elektryczny. Kontakt z powierzchnią badanego materiału zapewniają elektrody pomiarowe w postaci toczących się łożysk kulkowych. Wyniki przetwarzane są na postać procentową i prezentowane na dużych, czytelnych wyświetlaczach LED o wysokości cyfr 27 mm — osobno wilgotność i temperatura w czasie rzeczywistym.

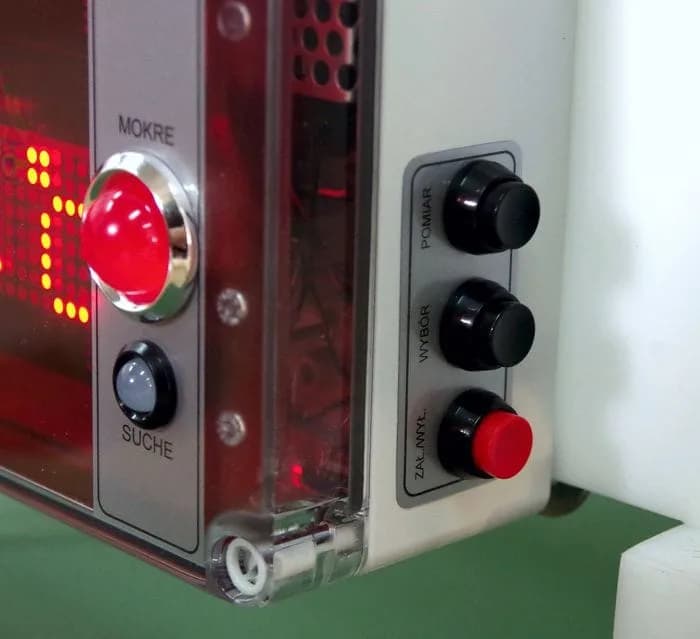

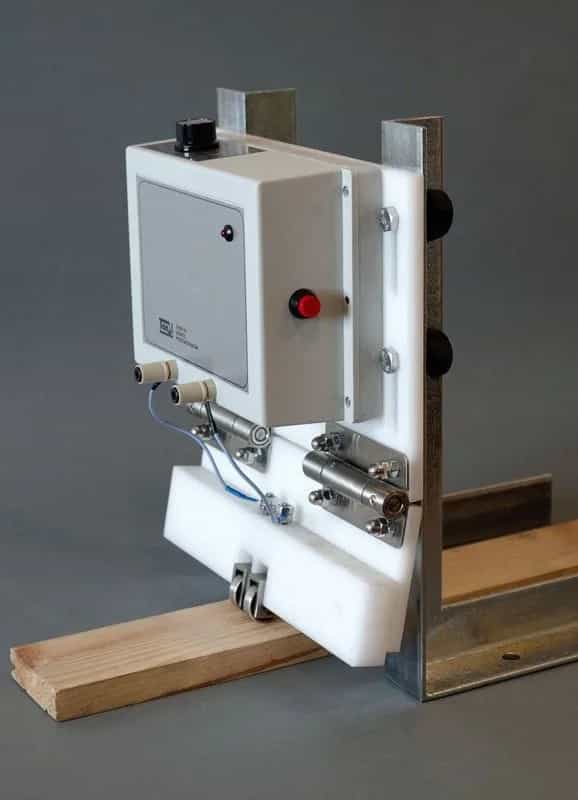

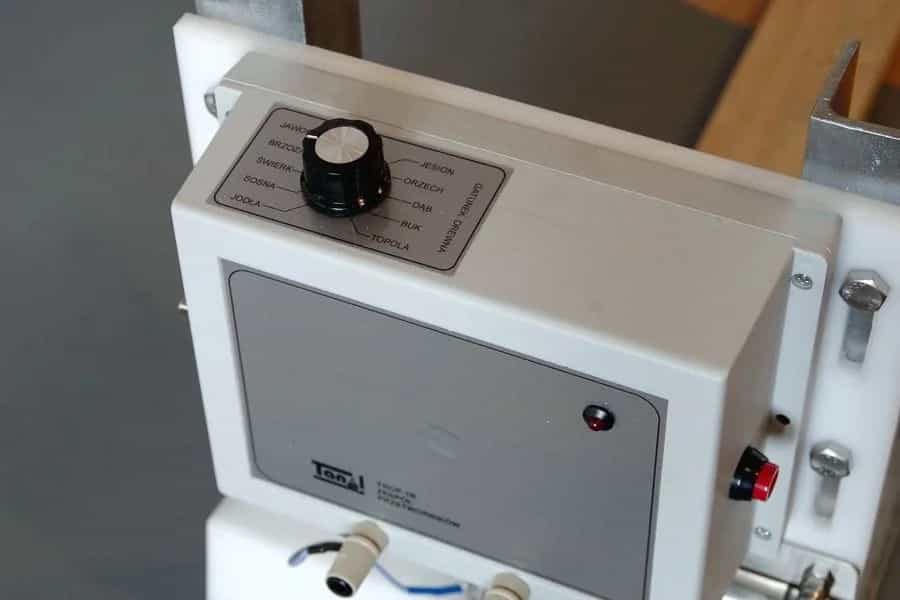

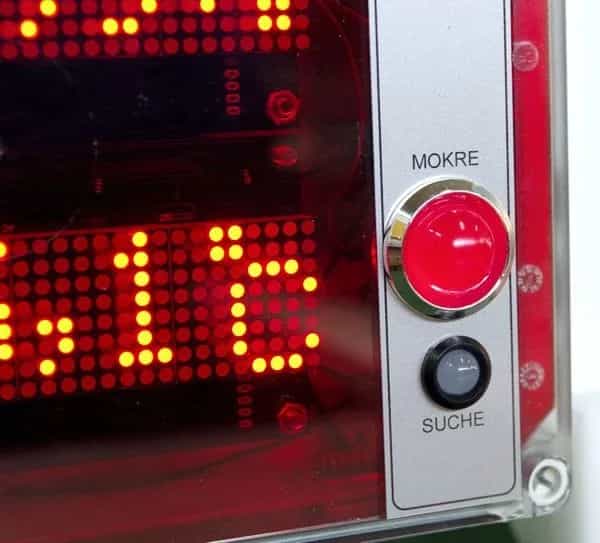

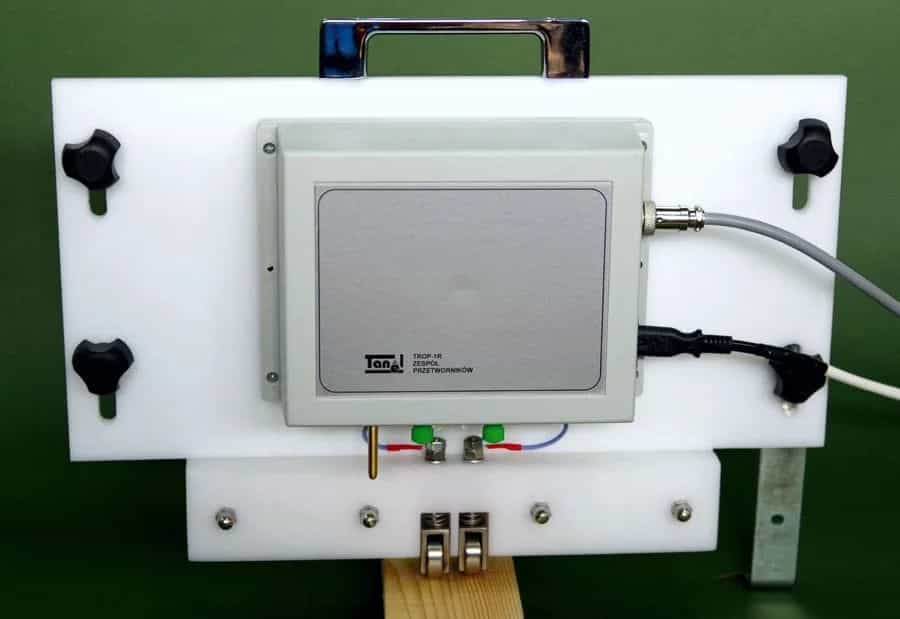

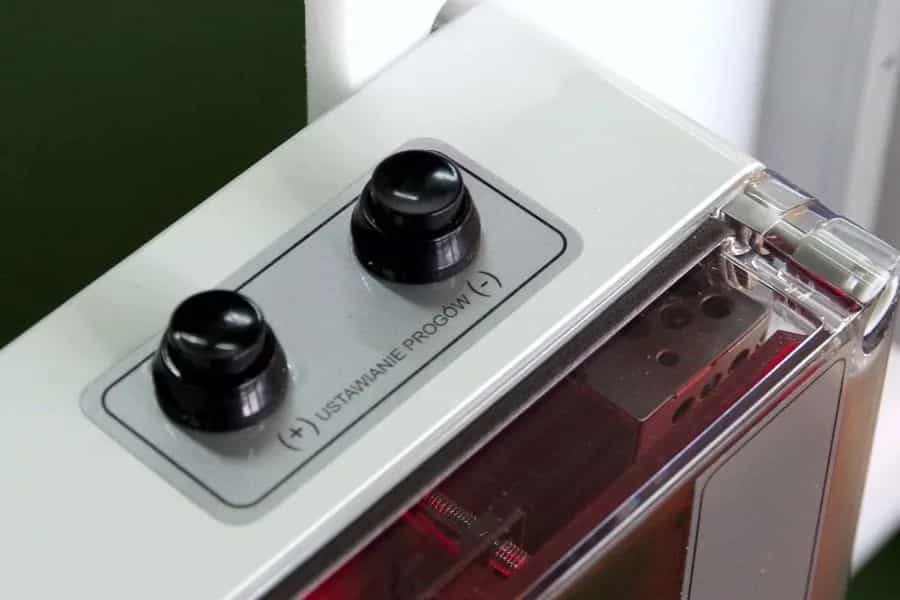

Urządzenie składa się z trzech głównych modułów: elektrod pomiarowych, zespołu przetworników oraz odbiornika, który wyświetla wyniki i umożliwia ustawienie progów wilgotności. O przekroczeniu progu informuje migająca dioda o średnicy 20 mm wraz z sygnałem akustycznym. Opcjonalnie miernik można doposażyć w wyjścia analogowe 4-20 mA do integracji z systemami rejestracji i akwizycji danych.
