Endoskop PCE-VE 370HR3, przewód 3000 mm

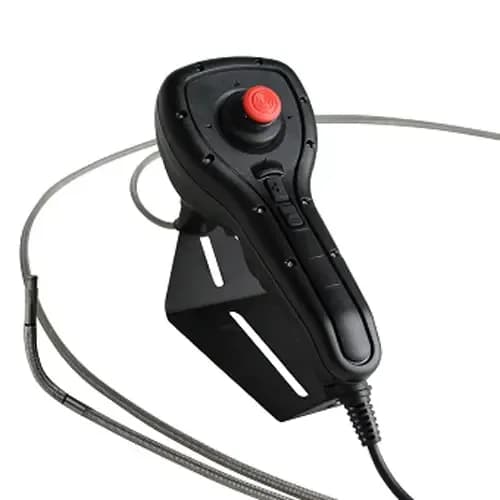

Trzy metry przewodu i głowica sterowana w czterech kierunkach — PCE-VE 370HR3 dociera tam, gdzie sztywna sonda kończy pracę na pierwszym kolanie rury. Przewód o średnicy 6,0 mm wchodzi w kanały, silniki i przestrzenie międzyścienne, a operator ustawia kamerę pokrętłami, zamiast obracać cały wąż. Obraz z przetwornika CMOS pojawia się na ekranie TFT 3,5 cala, przy kącie widzenia 67° i głębi ostrości 1,5 ... 10 cm. Trzy diody oświetlają wnętrze, a funkcja wzmocnienia rozjaśnia obraz w ciemnych zakamarkach.

Zdjęcia zapisują się w rozdzielczości 640 x 480, nagrania w 320 x 240 z płynnością 30 klatek na sekundę, na dołączonej karcie pamięci 8 GB. Materiał przenosi się kablem albo wyprowadza wyjściem wideo na monitor. Akumulator 3,7 V zasila przyrząd w terenie, a walizka z ładowarką mieści komplet o masie 450 g. Zakres temperatury pracy obejmuje -10 ... +50 °C. Przyrząd nie jest przeznaczony do zastosowań medycznych. Sterowanie głowicą to główna różnica wobec zwykłej kamery na wężu. Zamiast obracać cały przewód i liczyć, że obraz trafi na właściwą ściankę, operator odchyla samą końcówkę i przegląda wnętrze rury albo komory po kolei.

Przy przewodzie o długości 3000 mm ma to znaczenie praktyczne: na takim dystansie skręcenie węża przy wejściu nie przenosi się już wiernie na jego koniec. Obraz powstaje na przetworniku CMOS i trafia na ekran TFT 3,5 cala. Kąt widzenia 67° jest węższy niż w kamerach ogólnego przeznaczenia, za to daje mniejsze zniekształcenie krawędzi, co ułatwia ocenę pęknięcia albo wżeru. Głębia ostrości 1,5 ... 10 cm podpowiada, jak blisko trzymać głowicę: przy ściance rury szczegół pozostaje wyraźny, w dużej komorze obraz zaczyna miękczeć. Trzy diody oświetlają pole widzenia, a funkcja wzmocnienia rozjaśnia kadr tam, gdzie samo światło nie wystarcza.

Zapis idzie na kartę pamięci 8 GB: zdjęcia w rozdzielczości 640 x 480, nagrania 320 x 240 przy 30 klatkach na sekundę. To wystarcza, aby pokazać zleceniodawcy stan wnętrza przed decyzją o demontażu, a przy przeglądach okresowych porównać ten sam punkt rok po roku. Materiał wyprowadza się kablem albo wyjściem wideo na monitor, co bywa wygodniejsze, gdy przy oględzinach stoi kilka osób. Zakres temperatury pracy -10 ... +50 °C obejmuje kotłownię i nieogrzewaną halę, a walizka z ładowarką porządkuje przewód, który przy trzech metrach potrafi zająć pół stołu.
