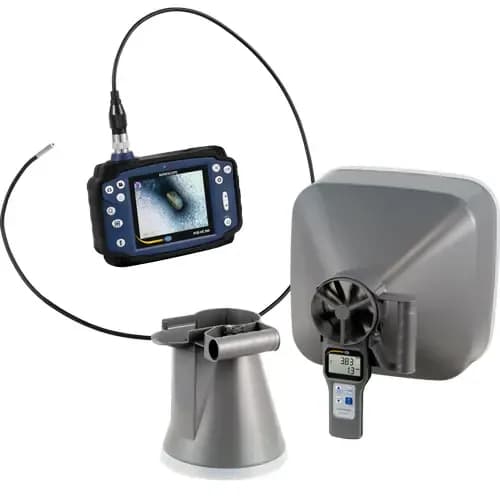

Zestaw PCE-VE 200-KIT1: boroskop i przepływomierz

Przegląd instalacji wentylacyjnej dzieli się zwykle na dwie części: trzeba zajrzeć do kanału i sprawdzić, ile przez niego przepływa. PCE-VE 200-KIT1 obejmuje oba narzędzia w jednej walizce. Wideoboroskop prowadzi półsztywną sondę o średnicy 4,5 mm i długości 1 m, którą wygina się i zostawia w nadanym kształcie. Obraz z przetwornika CMOS trafia na ekran 3,5 cala; sześć białych diod o regulowanej jasności oświetla wnętrze, a widok da się obrócić o 180°, odbić lustrzanie albo powiększyć do 4 razy. Głębia ostrości obejmuje 15 ... 100 mm, więc szczegół pozostaje wyraźny także tuż przy głowicy.

Zdjęcia i nagrania zapisują się na karcie microSD, a materiał przenosi się kablem micro USB albo wyprowadza wyjściem wideo. Akumulator 2600 mAh pozwala pracować bez gniazdka. Drugi przyrząd to przepływomierz z dwiema osłonami: okrągłą o średnicy 210 mm i kwadratową 346 x 346 mm, dopasowywanymi do kratki nawiewnej. Boroskop mierzy 269 x 106 x 51 mm i waży około 200 g. Zestaw nie jest przeznaczony do zastosowań medycznych. Przepływomierz PCE-VA 20 zamyka drugą połowę przeglądu. Sonda mierzy prędkość powietrza w przedziale 0,2 ... 30 m/s, a po podaniu przekroju kanału przelicza ją na strumień objętości pokazywany do 99999 m³/min.

Przy tym samym pomiarze przyrząd podaje temperaturę powietrza w zakresie -20 ... +60 °C oraz wilgotność względną 0,1 ... 99,9 % RH, a z obu wielkości wylicza punkt rosy. Osłony nakładane na kratkę, okrągła o średnicy 210 mm i kwadratowa 346 x 346 mm, kierują cały strumień przez przyrząd, dzięki czemu wynik z nawiewu nie zależy od tego, w którym miejscu trzyma się sondę. Sonda boroskopu jest półsztywna: raz wygięta trzyma kształt, więc w kanale wentylacyjnym da się ją poprowadzić za kolano i zostawić skierowaną na interesujący fragment. Kamera o rozdzielczości 640 x 480 punktów obejmuje pole widzenia 90°, a pojedyncze zdjęcia zapisuje w rozdzielczości 1600 x 1200.

Funkcja zatrzymania obrazu pozwala przyjrzeć się szczegółowi bez wyciągania sondy, natomiast obrót o 180° oraz odbicie lustrzane prostują widok, gdy głowica wejdzie do wnętrza odwrócona. Głowica sondy znosi wodę, olej i kurz w klasie IP67 oraz pracę w powietrzu od -10 do +50 °C, w cieczy dopiero od +5 °C; jednostka główna musi zostać na zewnątrz i nie wolno jej zanurzać. Boroskop zasila akumulator 2600 mAh, przepływomierz korzysta z czterech baterii AAA 1,5 V dołączonych do zestawu. Producent zaznacza, że komplet nie jest przeznaczony do celów medycznych — to sprzęt do maszyn, instalacji technicznych i budynków.
