Miernik hałasu PCE-SLT-ICA z certyfikatem ISO

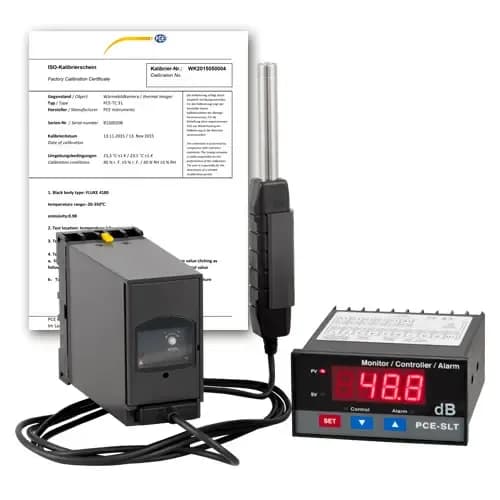

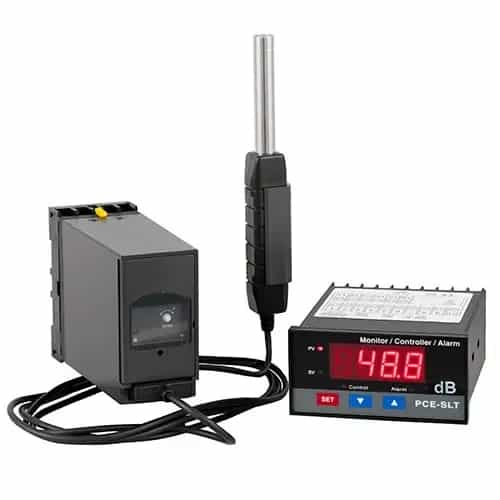

Wersja PCE-SLT-ICA trafia na obiekt z fabrycznym certyfikatem kalibracji ISO, więc od pierwszego dnia ma dokument potwierdzający sprawdzenie czujnika hałasu. Sam układ pomiarowy pozostaje bez zmian: precyzyjny mikrofon elektretowy 1/2 cala na uchwycie ściennym, nadajnik hałasu oraz cyfrowy wyświetlacz pełniący jednocześnie rolę sterownika alarmu. Zakres od 30 do 130 dB dzieli się na trzy podzakresy, odczyt schodzi do 0,1 dB, a odchyłka ±1,5 dB mieści się w klasie II normy IEC 61672. Wartość graniczną wpisuje się z klawiatury wyświetlacza, a po jej przekroczeniu zwiera się przekaźnik 5 A / 240 VAC podłączony do syreny, lampy albo wejścia sterownika.

Niezależnie od niego pracuje wyjście prądowe 4–20 mA, którym przebieg hałasu trafia do rejestratora i daje się archiwizować razem z innymi wielkościami procesu. Wyświetlacz zabudowuje się w wycięciu panelowym 92 x 45 mm według DIN, a napięcie 90–260 V AC pobiera wprost z instalacji budynku. Obudowy z tworzywa ABS w klasie ochrony IP 54 znoszą warunki hali, a komplet o masie około 250 g przykręca się w wybranym punkcie pomiarowym. Certyfikat kalibracji ISO dotyczy konkretnego egzemplarza i bywa wymagany przy audytach oraz przeglądach stanowisk.

Panel odczytowy jest tutaj jednocześnie sterownikiem progowym, a jego skala sięga od -1999 do 9999 z wybieraną liczbą miejsc dziesiętnych, więc raz przyjęty format wskazania zostaje na dobre. Obie drogi wyjściowe pracują równolegle: styk przełączny o obciążalności 5 A przy 240 VAC obsługuje sygnalizację przy maszynie, a pętla prądowa prowadzi ten sam poziom hałasu do rejestratora albo systemu nadzoru. Rozdzielenie ról bywa wygodne przy audycie, bo dozorca reaguje na alarm na miejscu, natomiast dział jakości analizuje zapis z dłuższego okresu.

Czujnik i nadajnik zostają w punkcie pomiarowym, gdzie znoszą wilgotność do 85 % oraz temperaturę sięgającą +50 °C, a panel montuje się tam, gdzie faktycznie przebywa obsługa: przy wejściu do hali albo na pulpicie dyspozytora. Wycięcie 92 x 45 mm według DIN jest na tyle typowe, że mieści się w większości gotowych pulpitów i szaf sterowniczych. Komplet o masie około 250 g przykręca się na uchwycie ściennym, a mikrofon 1/2 cala warto ustawić na wysokości głowy operatora, bo to na tym poziomie ocenia się narażenie na hałas.
