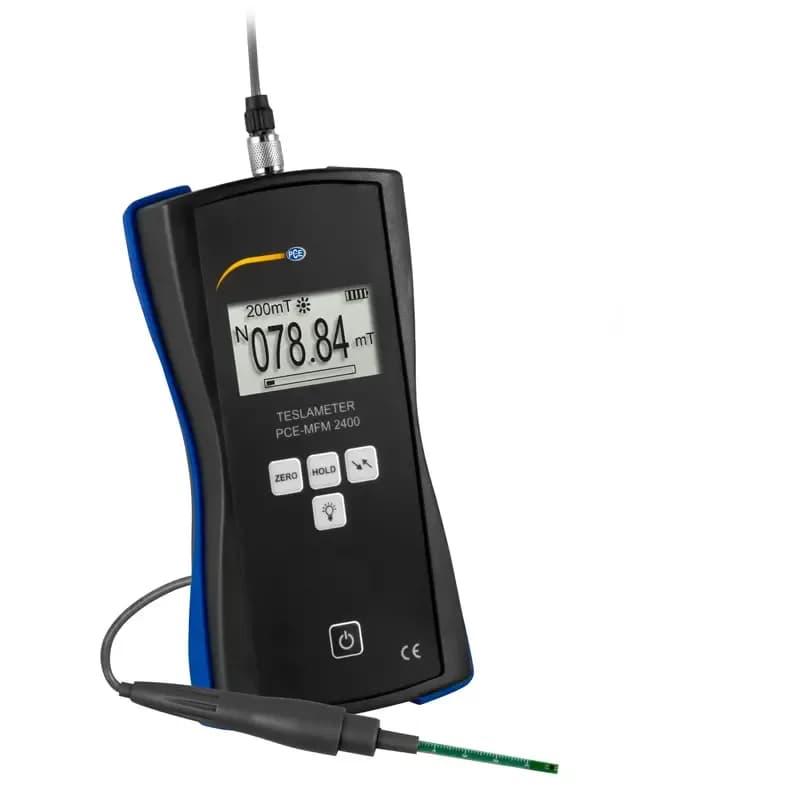

Miernik pola magnetycznego PCE-MFM 2400

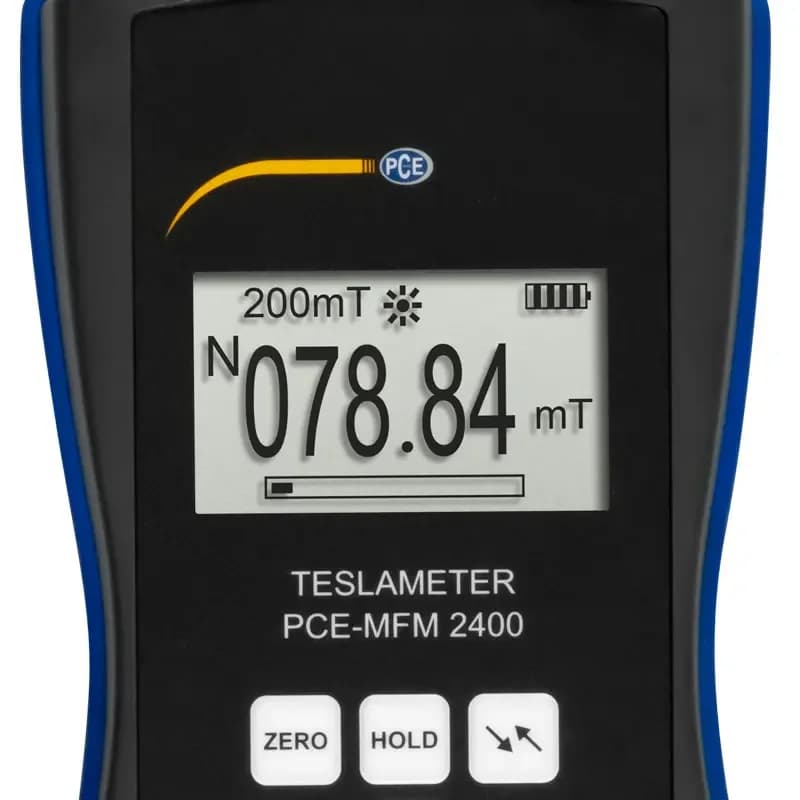

Czujnik poprzeczny wchodzi płasko w szczelinę między biegunami, dlatego PCE-MFM 2400 sprawdza się tam, gdzie sondy osiowej nie da się wsunąć. Element Halla reaguje na pole prostopadłe do powierzchni głowicy, więc podczas pomiaru trzyma się ją równolegle do badanej płaszczyzny. Przyrząd obejmuje pola statyczne w zakresie 0 ... 200 mT, z rozdzielczością 0,01 mT i dokładnością ± 1 % zakresu, a wynik pokazuje w mT albo w gaussach na podświetlanym, czterocyfrowym wyświetlaczu. Tryb wstrzymania zatrzymuje wartość na ekranie — to ratunek, gdy sonda tkwi w miejscu niewidocznym dla operatora. Kabel czujnika ma ok. 1 m, więc sam miernik można odłożyć obok stanowiska i pracować obiema rękami.

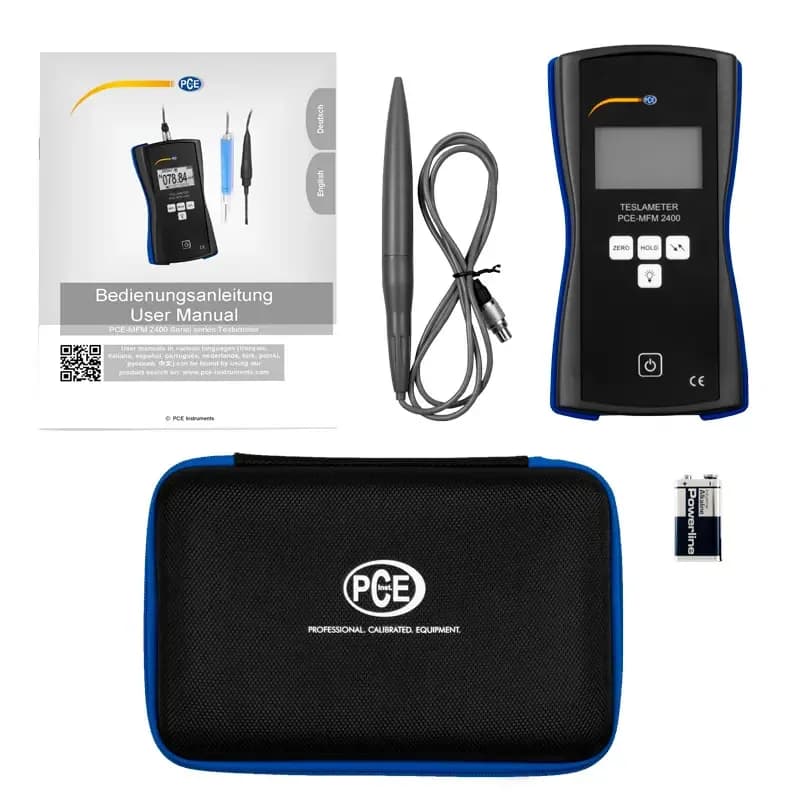

Po 5 minutach bezczynności przyrząd wyłącza się sam, oszczędzając baterię blokową 9 V. Obudowa o wymiarach 185 x 97 x 40 mm waży 310 g, a zakres temperatury pracy obejmuje 0 ... +50 °C. W komplecie jedzie torba serwisowa mieszcząca miernik razem z sondą. Zakres przełącza się samoczynnie: dopóki wartość mieści się poniżej 200 mT, przyrząd pracuje na czulszym stopniu, a po jej przekroczeniu przechodzi na wyższy, sięgający 2400 mT, czyli 24000 gaussów. Który stopień jest aktywny, widać wprost na wyświetlaczu, więc odczytu nie da się pomylić. Jednym przyrządem sprawdzisz zatem zarówno pole rozproszone wokół zespołu, jak i wartość tuż przy powierzchni mocnego magnesu.

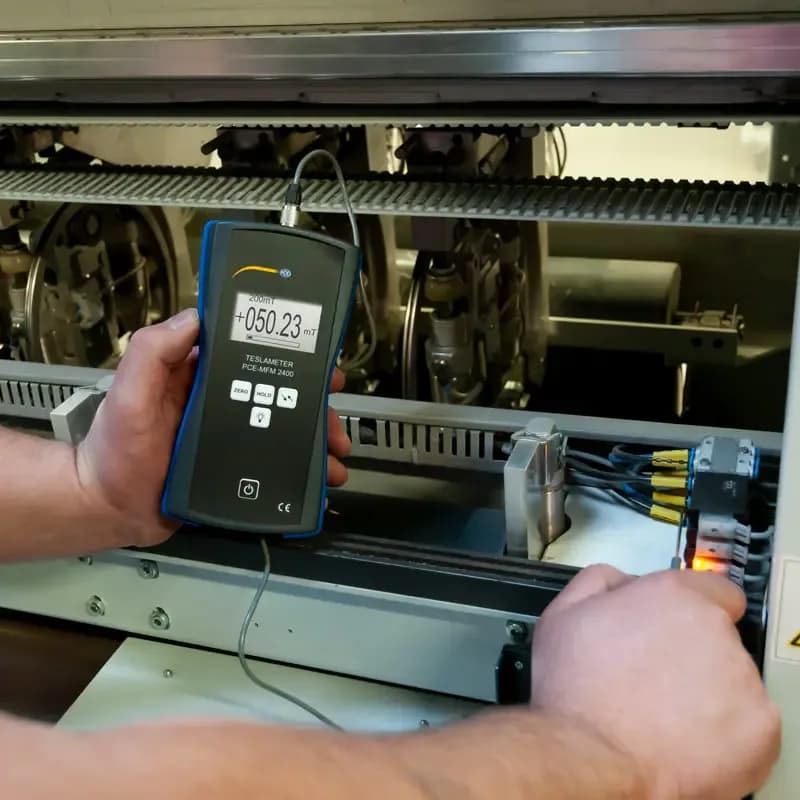

Przed serią pomiarów czujnik powinien wyrównać temperaturę z otoczeniem — element Halla reaguje na zmiany cieplne, więc sonda przyniesiona z zimnego samochodu poda wskazanie obarczone błędem. Sam pomiar polega na zdjęciu osłony głowicy i umieszczeniu jej w środku badanego pola. Przyrząd potrafi też pokazać kierunek linii pola, co pomaga rozpoznać biegun bez sięgania po drugi magnes. Typowe zadania to sprawdzanie skuteczności separatorów i filtrów magnetycznych w liniach produkcyjnych, kontrola przekaźników oraz kontrola jakości u producentów magnesów. Przyrząd pojawia się także w dydaktyce i w pracowniach badawczych, bo obsługa nie wymaga przygotowania: włącza się go, przykłada sondę i czyta wynik.
