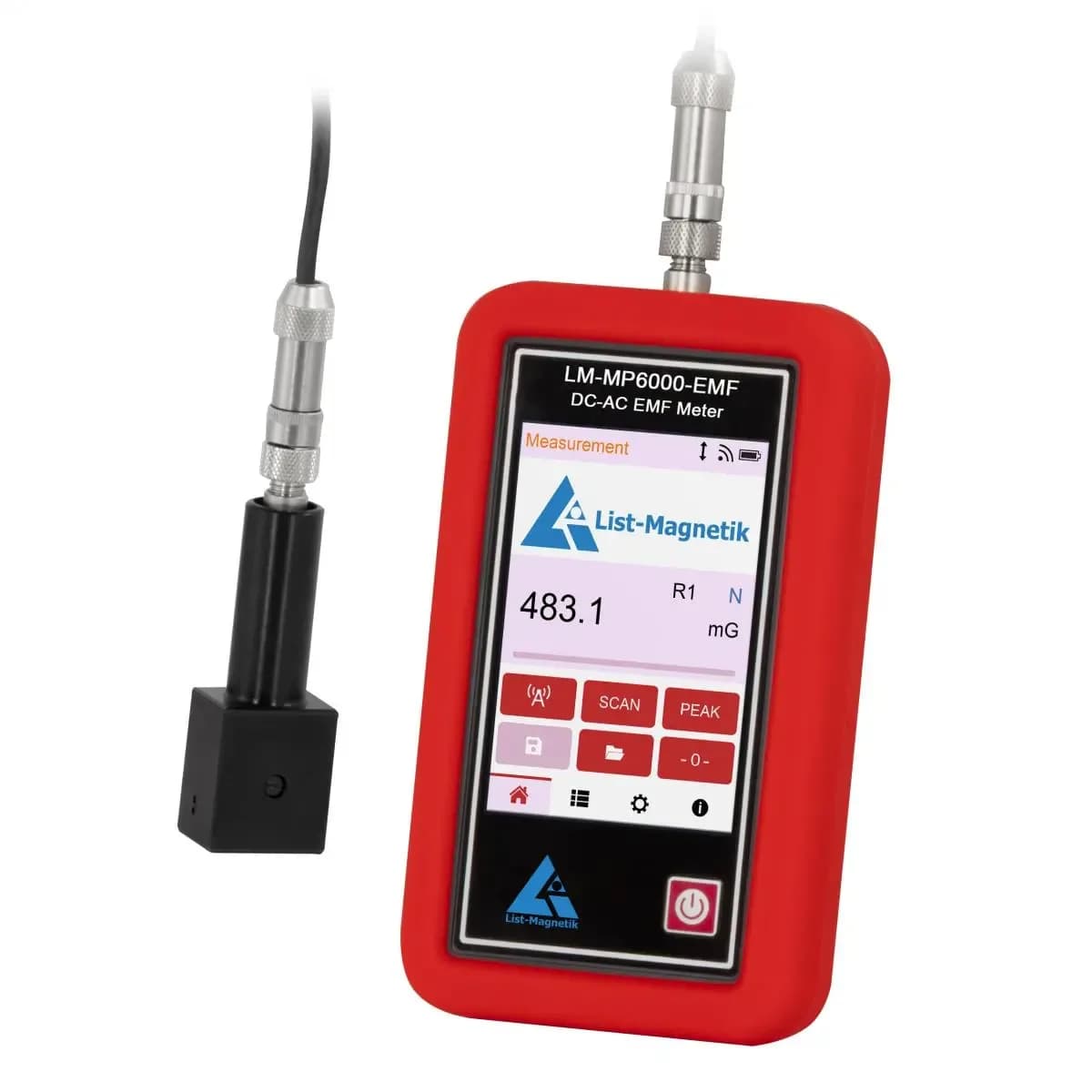

Miernik pola magnetycznego PCE LM-MP6000-EMF

Ładunek z materiałem magnetycznym przed nadaniem przechodzi kontrolę natężenia pola opisaną w przepisach IATA 953 i UN 2807 — do takiego sprawdzenia powstał LM-MP6000-EMF. Sonda poprzeczna typu fluxgate, czyli transduktorowa, reaguje na składową pola prostopadłą do swojej powierzchni w zakresie 0 ... 240 A/m oraz 0 ... 0,3 mT, z rozdzielczością 0,01 A/m i 0,01 µT przy dokładności ± 2 % wartości pomiarowej. Wynik czyta się z dotykowego ekranu 3,55 cala o rozdzielczości 320 x 480 pikseli, a przyrząd sam liczy wartość średnią, minimum, maksimum i odchylenie standardowe serii. Analiza widmowa pokazuje, z jaką częstotliwością zmienia się pole w paśmie 1 ...

2000 Hz, więc widać, czy źródłem jest magnes trwały, czy pracująca maszyna. Pamięć wewnętrzna przyjmuje 10000 pomiarów, przenoszonych kablem USB-C albo bezprzewodowo. Obudowa w klasie IP64 i masa 320 g pozwalają pracować w hali nadań, a akumulator 3000 mAh zastępują w razie potrzeby trzy baterie AA 1,5 V. Poza pojedynczym odczytem przyrząd rysuje trzy przebiegi, które tłumaczą, skąd bierze się zmierzona wartość. Analiza Fouriera rozkłada pole zmienne na częstotliwości składowe wraz z ich amplitudami, wykres oscylacji pokazuje siłę sygnału w 256 punktach pomiarowych, a histogram opisuje rozkład wyników z tej samej serii.

Dzięki temu odróżnisz stałe pole magnesu trwałego od zakłócenia wnoszonego przez pracującą maszynę. Funkcja skanowania zbiera natomiast pole z całego obszaru badanego przedmiotu i podsumowuje je statystycznie, więc nadaje się do oceny zapakowanej przesyłki bez jej otwierania. Czułość sondy transduktorowej sięga słabych pól niskiej częstotliwości, takich jak pole ziemskie czy tło wytwarzane przez okoliczne urządzenia elektryczne — czujnik prostszej konstrukcji byłby tu po prostu za mało czuły.

Komunikacja przebiega przez złącze USB-C oraz zestaw poleceń SCPI, dzięki czemu miernik da się wpiąć do zautomatyzowanego stanowiska i odpytywać w sposób ciągły, bez obsługi ręcznej. Menu prowadzi w sześciu językach, wśród nich niemieckim i dwóch odmianach angielskiego; polskiego na tej liście nie ma, więc obsługę warto raz przejść z instrukcją. W komplecie jedzie sonda z kablem, walizka transportowa, oprogramowanie na komputer oraz certyfikat kalibracji ISO; aplikacja mobilna jest bezpłatna i pobiera się ją ze sklepów z aplikacjami. Przyrząd o wymiarach 150 x 85 x 35 mm przechowuje się w tych samych warunkach, w jakich pracuje: 0 ... 50 °C przy wilgotności 10 ... 90 %.
