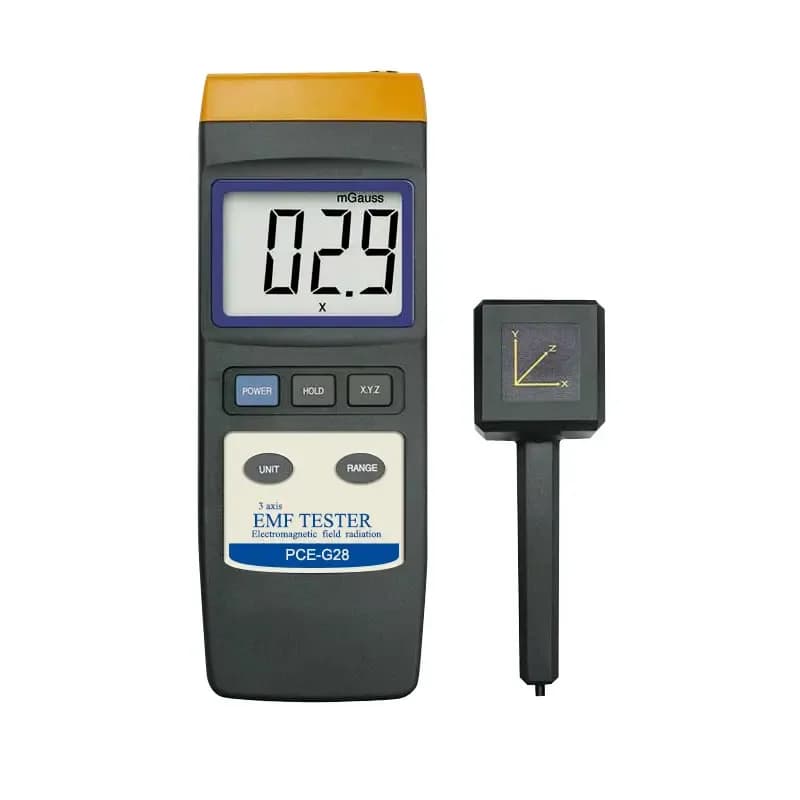

Miernik pola magnetycznego PCE-G28

Sonda trójosiowa na kablu o długości 1 m pozwala włożyć czujnik PCE-G28 tam, gdzie ręka operatora zmieściłaby się z trudem, i odczytać wynik z bezpiecznej odległości. Pomiar obejmuje pole magnetyczne małej częstotliwości w paśmie 30 ... 300 Hz, czyli otoczenie instalacji zasilających, silników i transformatorów. Zakresy sięgają od 0 ... 20 µT do 0 ... 2000 µT, a w jednostkach gaussowskich od 0 ... 200 mGs do 0 ... 20000 mGs, przy rozdzielczości od 0,01 na najczulszym stopniu. Wskazanie utrzymuje funkcja zatrzymania odczytu, więc wartość spiszesz po wyjęciu sondy z ciasnej przestrzeni.

Duży wyświetlacz i przełącznik jednostek µT albo mGs upraszczają porównanie z wytycznymi, które bywają podawane w obu miarach. Przyrząd odpowiada normom EN 50081-1 oraz EN 60204 dotyczącym wyposażenia elektrycznego maszyn. Komplet z baterią 9 V waży 470 g, mieści się w futerale, a sam miernik ma wymiary 195 x 68 x 30 mm. Trójosiowa konstrukcja sondy oszczędza przeliczeń: przyrząd sam składa wskazania z trzech osi w jedną wartość, więc nie trzeba mierzyć kolejno w trzech ustawieniach i liczyć wypadkowej na kartce.

To realna oszczędność czasu przy obchodzie hali, gdzie punktów pomiarowych bywa kilkadziesiąt. Typowe źródła badane takim miernikiem to transformatory, silniki elektryczne, separatory magnetyczne, stanowiska spawalnicze oraz starsze monitory i odbiorniki telewizyjne. Pasmo 30 ... 300 Hz obejmuje częstotliwość sieci energetycznej wraz z najbliższymi harmonicznymi, czyli dokładnie ten przedział, w którym pracuje wyposażenie zakładu.

Rozdzielczość zmienia się wraz z wybranym zakresem — od 0,01 na najczulszym stopniu po 10 mGs na najwyższym — a dokładność mieści się między ± 4 % + 3 cyfry a ± 10 % + 5 cyfr, zależnie od zakresu. Sonda o wymiarach 225 x 75 x 55 mm jest wyraźnie większa od samego miernika, dlatego przy pomiarze blisko obudowy maszyny warto zaplanować, jak ją ustawić i przytrzymać. Futerał z kompletu chroni oba elementy podczas przewożenia, a całość zasila jedna bateria 9 V. Producent deklaruje zgodność z wymaganiami kompatybilności elektromagnetycznej EN 50081-1 oraz z wymaganiami dla wyposażenia elektrycznego maszyn EN 60204.
