Siłomierz PCE-DFG N 10, zakres 0 ... 10 N

Dziesięć niutonów to zakres delikatny: siła zatrzasku, opór przycisku, wytrzymałość szwu. PCE-DFG N 10 rozróżnia tutaj 0,005 N, a granica błędu wynosi ±0,1 % zakresu pomiarowego. Próbkowanie sięga 1600 Hz, więc przyrząd wyłapuje krótkie szczyty siły, których wolniejszy czujnik nie zauważy, i zapamiętuje wartość szczytową wraz z najmniejszą oraz największą. Odczyt pokazuje graficzny wyświetlacz TFT 2,8 cala, sam obracający obraz przy zmianie chwytu, w niutonach, kilogramach, funtach albo kilopaskalach.

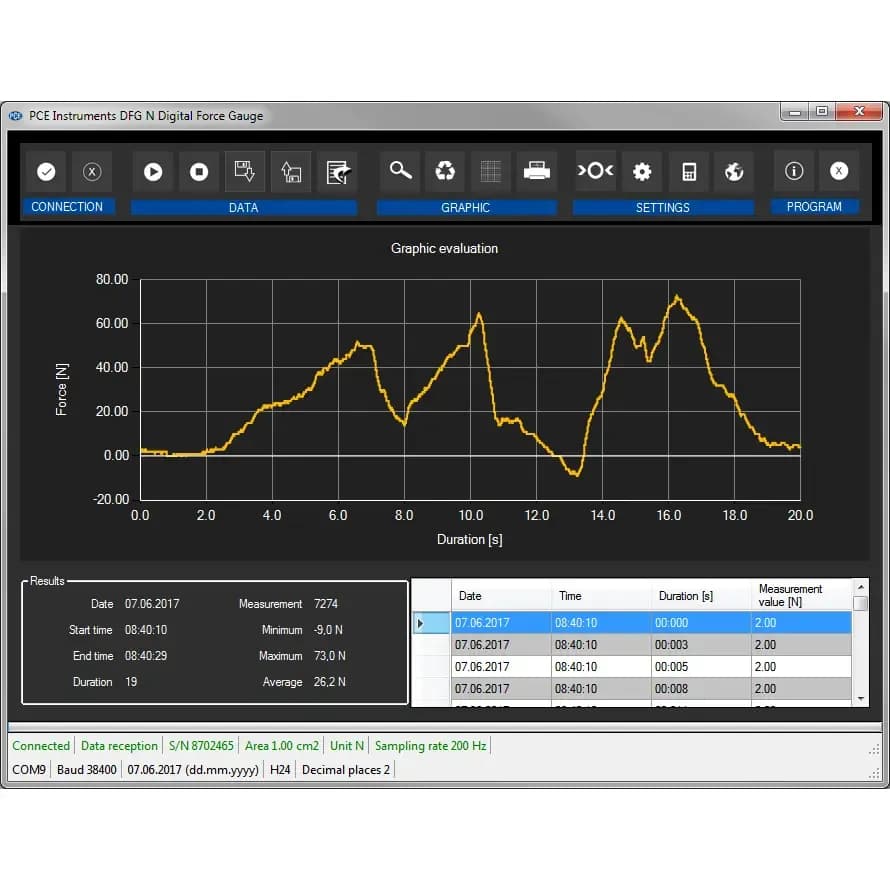

Pamięć obejmuje 100 pomiarów zapisywanych ręcznie lub samoczynnie, a ocenę graficzną widać wprost na ekranie. Wartości graniczne z trybami alarmu — wewnątrz przedziału, poza nim oraz przy zerwaniu — pilnują przebiegu próby. Wyjście przełączające 12 V / 50 mA steruje oprzyrządowaniem stanowiska, a złącze USB przekazuje dane do dołączonego oprogramowania. Akumulator NiMh 6 V / 1600 mAh pracuje około 10 godzin, ładowarka daje 12 V / 1 A, obudowa ma klasę ochrony IP54, wymiary 200 x 97 x 42 mm i masę 540 g. Na trzpień M6 x 7 mm nakręca się końcówki z zestawu.

Obsługa opiera się na ośmiu przyciskach, a ekran obraca obraz o 180°, więc odczyt pozostaje czytelny niezależnie od tego, czy trzymasz przyrząd w dłoni, czy zamocowałeś go odwrotnie niż zwykle. Automatyczne wyłączanie jest regulowane, stan naładowania widać na wskaźniku, a przy dłuższych seriach siłomierz da się zasilić z sieci przez dołączony zasilacz. Do trzpienia M6 x 7 mm pasuje komplet końcówek: hak do prób rozciągania, głowica karbowana do elementów gładkich oraz końcówki płaska, dłutowa i szpiczasta do ściskania. Pręt przedłużający 90 mm pozwala sięgnąć w głąb obudowy albo za osłonę, gdy badany element nie leży na wierzchu.

Dobór końcówki wpływa na wynik równie mocno jak sam przyrząd, bo źle przyłożona siła rozkłada się inaczej, niż zakłada procedura. Warunki pracy i przechowywania obejmują -10 ... 50 °C przy wilgotności 5 ... 95 % bez kondensacji, a klasa ochrony IP54 dopuszcza kurz i zachlapanie na hali. Typowe zadania to kontrola towaru przyjmowanego oraz wysyłanego, prace rozwojowe nad nowym podzespołem i sprawdzanie elementów istotnych dla bezpieczeństwa — tam liczy się nie średnia, lecz wartość graniczna zarejestrowana w konkretnej próbie.
