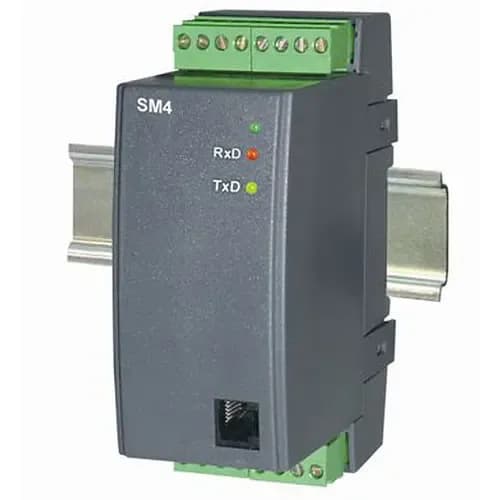

Moduł wyjściowy PCE-SM4, przekaźniki 5 A, Modbus

Sterowanie po sieci kończy się w miejscu, gdzie trzeba załączyć styk — PCE-SM4 zamienia polecenie z magistrali na fizyczne wyjście. Do wyboru są cztery przekaźniki o obciążalności 5 A przy 230 V AC lub 150 V DC albo osiem wyjść typu otwarty kolektor obciążanych prądem do 0,1 A. Polecenia moduł odbiera łączem RS485 w protokole Modbus, z transmisją RTU albo ASCII, natomiast parametry pracy wprowadza się przez złącze RS232. Wejścia i wyjścia są oddzielone galwanicznie, co ma znaczenie przy załączaniu obwodów zasilanych z innego źródła niż automatyka. Obudowa 45 x 120 x 100 mm mocuje się na szynie DIN 35 mm, ma klasę IP 40 i pobiera 4 VA, a zaciski przyjmują przewody o przekroju do 1,5 mm².

Zasilanie dobiera się spośród 85 ... 253 V AC/DC oraz 20 ... 50 V AC/DC, więc moduł pasuje zarówno do rozdzielnicy sieciowej, jak i do szafy zasilanej niskim napięciem. Warunki pracy obejmują -20 ... 55 °C przy wilgotności poniżej 95 %. Moduł działa w drugą stronę niż pozostałe urządzenia serii: nie zbiera sygnałów, tylko je wystawia, zamieniając polecenia z magistrali na fizyczne przełączenie obwodu. Do wyboru są dwa wykonania o różnym charakterze — cztery przekaźniki o obciążalności 5 A przy 230 V AC albo 150 V DC nadają się do bezpośredniego załączania odbiorników, natomiast osiem wyjść typu otwarty kolektor o prądzie do 0,1 A obsługuje wejścia sterowników i przekaźniki pośredniczące.

Wybór wpływa więc nie tylko na liczbę kanałów, ale też na to, co wolno podłączyć. Transmisję prowadzi łącze RS485 w trybie RTU albo ASCII, a parametry wprowadza się przez przednie złącze RS232 z komputera. Galwaniczne oddzielenie wejść od wyjść ogranicza przenoszenie zakłóceń między obwodem sterowania a torem komunikacyjnym. Obudowa 45 x 120 x 100 mm zatrzaskuje się na szynie DIN 35 mm, zaciski przyjmują żyły do 1,5 mm², a klasa ochrony IP 40 zakłada montaż w zamkniętej szafie.
