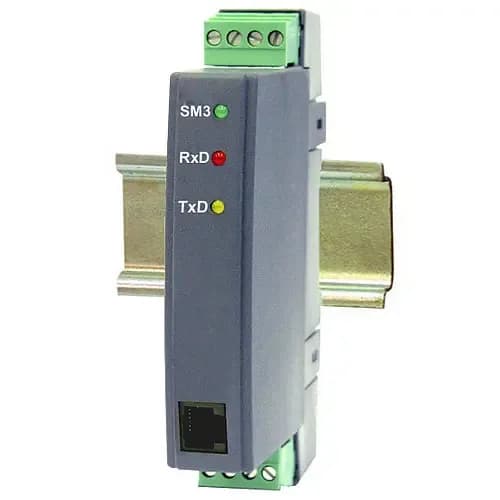

Moduł PCE-SM3 na szynę DIN, wejścia impulsowe

Impulsy z licznika przepływu albo styku sygnalizacyjnego trafiają w module PCE-SM3 do rejestru zliczającego aż 4 294 967 295 zdarzeń, więc jego przepełnienie w typowej instalacji jest praktycznie nieosiągalne. Dwa wejścia można wykorzystać jako cyfrowe albo impulsowe; stan niski rozpoznawany jest w przedziale 0 ... 2,4 V, a wysoki w 3,4 ... 24 V. Maksymalna częstotliwość sygnału wynosi 1 kHz przy minimalnej długości impulsu 0,5 ms, co pokrywa typowe wyjścia licznikowe urządzeń pomiarowych. Stany i sumy zliczeń odczytuje system nadrzędny łączem RS485 w protokole Modbus, z transmisją RTU albo ASCII; parametry ustawia się przez złącze RS232. Wejścia i wyjścia są oddzielone galwanicznie.

Obudowa 22,5 x 120 x 100 mm zajmuje wąski pas szyny DIN 35 mm, ma klasę IP 40 i pobiera 4 VA, a zaciski przyjmują żyły do 1,5 mm². Zasilanie dobiera się przy zamówieniu spośród 85 ... 253 V AC/DC oraz 20 ... 50 V AC/DC, natomiast warunki pracy obejmują -20 ... 55 °C przy wilgotności poniżej 95 %. Rozpoznawanie stanów logicznych opisano tu jednoznacznie: poziom niski mieści się w 0 ... 2,4 V, wysoki w 3,4 ... 24 V, a przedział między nimi jest strefą nieokreśloną, której w projekcie należy unikać. Przy czujniku o wyjściu tranzystorowym wystarczy sprawdzić napięcie stanu wysokiego, żeby wiedzieć, czy moduł odczyta sygnał bez układu pośredniczącego.

Minimalna długość impulsu 0,5 ms wyznacza z kolei granicę użyteczności: krótsze zdarzenia mogą zostać pominięte, nawet jeśli częstotliwość mieści się w dopuszczalnym 1 kHz. Wejścia pracują jako cyfrowe albo impulsowe, więc jeden moduł obsłuży zarówno sygnalizację stanu zaworu, jak i zliczanie impulsów z przepływomierza. Wartości liczników odczytuje system nadrzędny magistralą, a parametry transmisji wprowadza się przez przednie złącze RS232 z komputera. Galwaniczne oddzielenie wejść od wyjść porządkuje instalację, w której masy urządzeń nie są wspólne.
