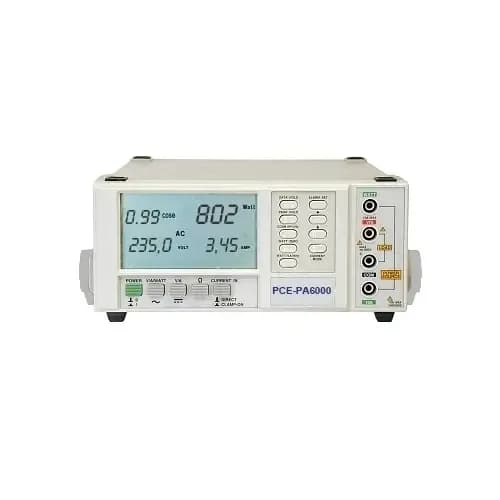

Miernik mocy PCE-PA6000-ICA z certyfikatem ISO, do 6 kW

Jeden przyrząd zastępuje tu multimetr i licznik energii: PCE-PA6000-ICA odczytuje napięcie 0,1 V ... 600 V, rezystancję 1 Ω ... 19,99 kΩ i częstotliwość 10,0 ... 999 Hz, a przy tym liczy moc czynną 1 W ... 6 kW oraz pozorną 0,01 VA ... 9,999 kVA. Współczynnik mocy w przedziale 0,00 ... 1,00 podpowiada, jaka część pobieranej mocy wykonuje realną pracę — to pierwszy trop przy silnikach chodzących bez obciążenia. Prąd przemienny przyrząd przyjmuje bezpośrednio do 10 A, a z cęgami obejmuje instalacje do 2000 A, dzięki czemu w rozdzielnicy nic nie trzeba rozcinać.

Licznik energii zlicza zużycie od 0,001 Wh do 9999 kWh, więc obsłuży zarówno kilkuminutowy cykl maszyny, jak i kilkudniową obserwację odbiornika. Kilka wielkości widać naraz na wyświetlaczu LCD 93 x 52 mm, a interfejs RS-232 z dołączonym oprogramowaniem przenosi odczyty na komputer. Wykonanie ICA różni się od podstawowego jednym elementem zestawu: fabrycznym certyfikatem kalibracji ISO wystawionym dla dostarczanego egzemplarza. Obudowę o wymiarach 280 x 210 x 90 mm i masie 1600 g zasila 6 baterii AA 1,5 V albo zasilacz sieciowy.

Samoczynny wybór zakresu skraca pomiar: wystarczy wpiąć przewody i odczytać wynik, bez zgadywania, na którym progu ustawić przełącznik. Dokładność podstawowa mieści się w granicach ± 1 % + 1 cyfra dla napięcia i rezystancji, ± 1,5 % + 5 cyfr dla mocy czynnej oraz ± 2 % + 2 cyfry dla mocy pozornej, przy rozdzielczości 0,001 Wh dla energii i 0,01 VA dla mocy pozornej. Prąd stały z sondą indukcyjną obejmuje wartości do 1000 A, więc przyrząd poradzi sobie także z obwodami zasilania buforowego. Pomiar częstotliwości 10,0 ...

999 Hz przydaje się przy odbiornikach zasilanych z falownika, gdzie sama wartość skuteczna napięcia niewiele mówi o warunkach pracy silnika. Zatrzymanie wartości szczytowej wychwytuje krótkie skoki poboru, a alarm o zadanym progu górnym i dolnym ostrzega, gdy odbiornik wychodzi poza przyjęte widełki. Praca w 0 ... +50 °C przy wilgotności do 80 % obejmuje halę produkcyjną i rozdzielnię, a wybór między stanowiskiem stałym a przenośnym zależy od tego, czy sięgniesz po zasilacz, czy po komplet baterii.
