Miernik mocy PCE-PA6000, do 6 kW, RS-232

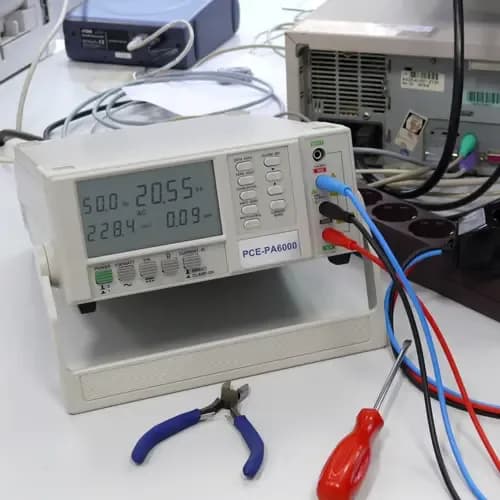

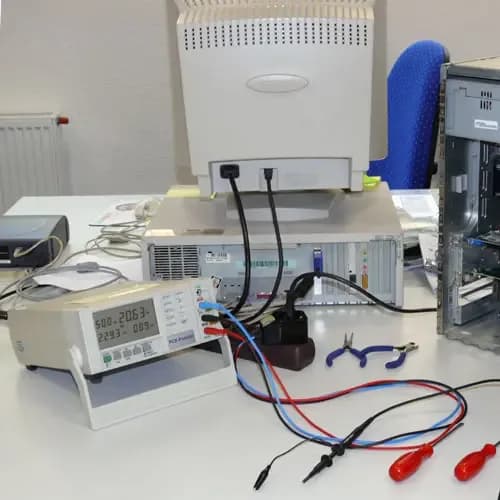

Na jednym wyświetlaczu LCD 93 x 52 mm miernik PCE-PA6000 pokazuje komplet wielkości potrzebnych do oceny odbiornika: moc czynną, moc pozorną, współczynnik mocy cos f, napięcie oraz prąd. Prąd mierzy bezpośrednio do 10 A, a z cęgami albo przekładnikiem 100/5 A lub 1000/5 A obejmuje instalacje do 2000 A, więc ta sama skrzynka obsłuży pojedynczą maszynę i całą rozdzielnicę. Moc czynna odczytywana wprost mieści się w przedziale 1 W ... 6 kW, przez adapter cęgowy sięga 999,9 kW, a moc pozorna 0,01 VA ... 9,999 kVA.

Licznik energii sumuje zużycie od 0,001 Wh do 9999 kWh — to podstawa porównania pracy urządzenia przed modernizacją i po niej. Dochodzą do tego funkcje multimetru: napięcie 0,1 V ... 600 V oraz rezystancja 1 Ω ... 19,99 kΩ, a także zapamiętanie wartości szczytowej z alarmem progowym. Odczyty wędrują interfejsem RS-232 do komputera, gdzie dołączone oprogramowanie układa je w zapis pomiaru. Przyrząd o masie 1600 g zasila 6 baterii AA 1,5 V albo zasilacz sieciowy, a warunki bezpiecznej pracy wyznacza kategoria CAT II 600 V według IEC-1010-1.

Zakresy dobierają się samoczynnie, więc przy przejściu od pojedynczego odbiornika do rozdzielnicy nie trzeba przestawiać nastaw ręcznie. Dokładności podane są osobno dla każdej wielkości: napięcie i rezystancja ± 1 % + 1 cyfra, moc czynna ± 1,5 % + 5 cyfr, moc pozorna ± 2 % + 2 cyfry, a współczynnik mocy ± 1,5 % + 2 cyfry — poziom w zupełności wystarczający do diagnostyki i porównań między odbiornikami. Poza wielkościami przemiennymi przyrząd czyta napięcie oraz prąd stały, a z sondą indukcyjną obejmuje prąd do 1000 A.

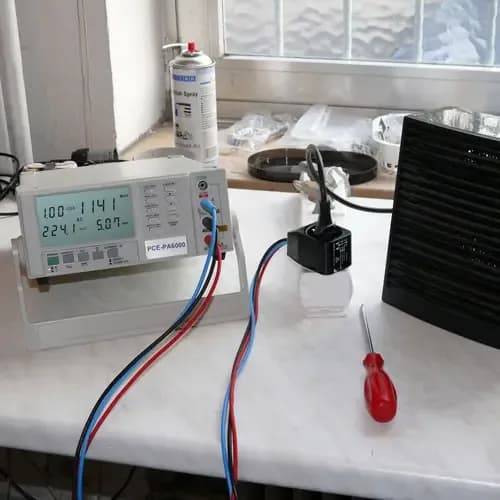

Alarm progowy, górny i dolny, sygnalizuje wyjście poza zadany przedział, natomiast zatrzymanie wartości szczytowej zapamiętuje najwyższy odczyt z serii — na przykład prąd rozruchowy silnika, którego zwykły wyświetlacz nie zdąży pokazać. Odbiornik z wtyczką i poborem do 16 A podłącza się przez opcjonalny adapter PCE-PA-ADP, bez rozcinania przewodu zasilającego; element ten nie wchodzi w skład zestawu i zamawia się go osobno. Praca w 0 ... +50 °C przy wilgotności do 80 % obejmuje halę i warsztat, a to, czy przyrząd stanie na stole jako stanowisko stałe, czy pojedzie na obchód, zależy wyłącznie od tego, czy podłączysz zasilacz, czy zostawisz baterie.
