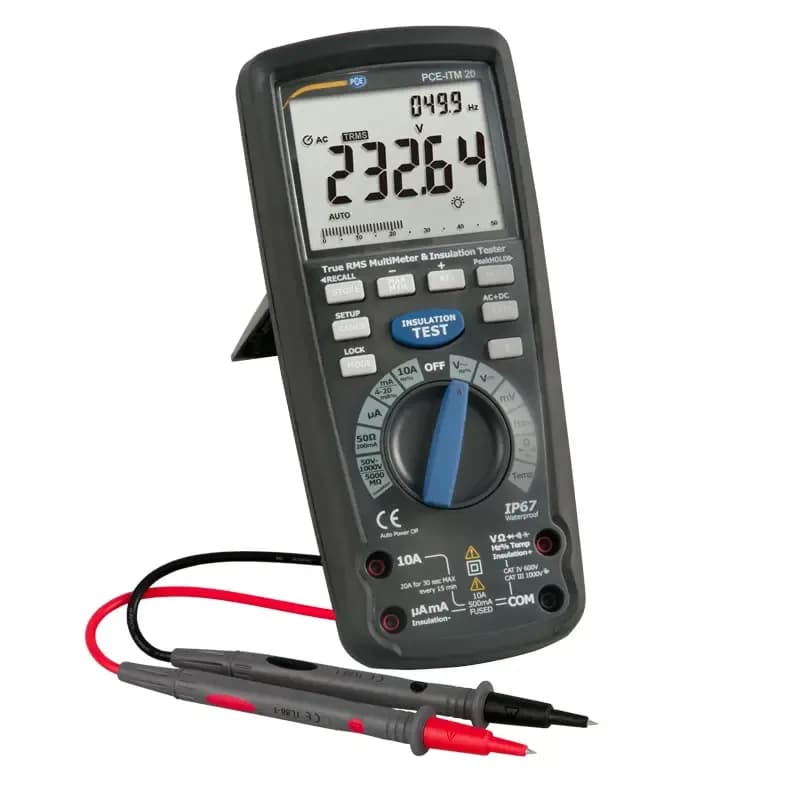

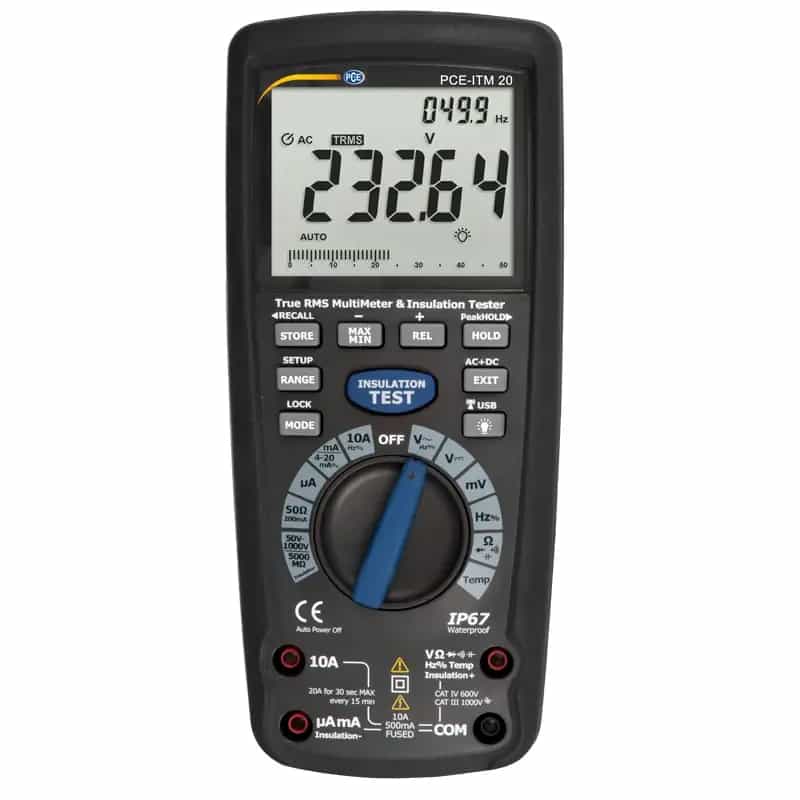

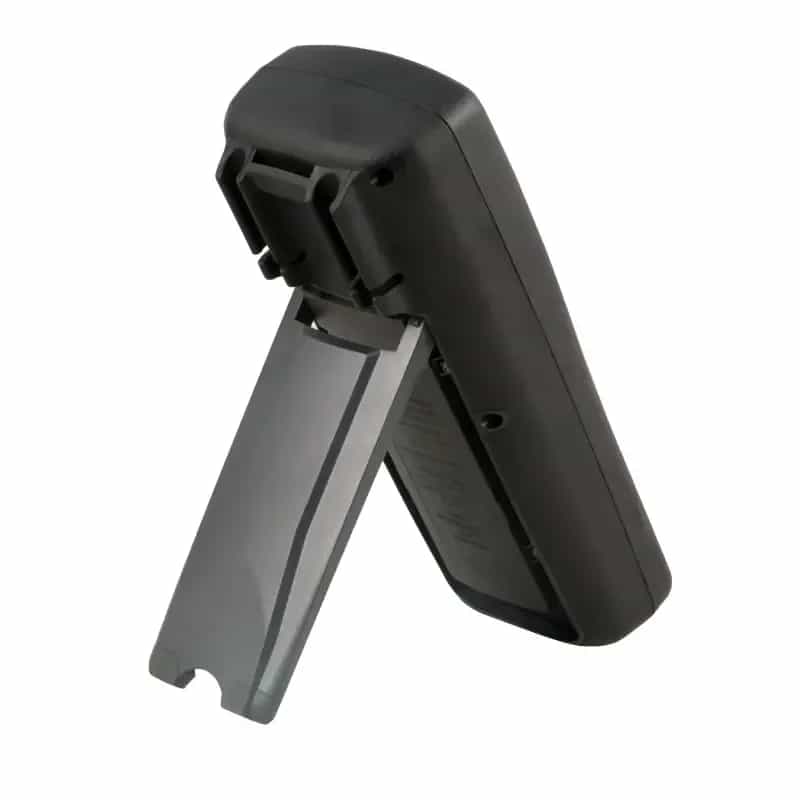

Miernik fotowoltaiczny PCE-ITM 20 z testem izolacji

Instalacja fotowoltaiczna wymaga dwóch rzeczy naraz: dokładnego pomiaru napięcia stałego i sprawdzenia izolacji przewodów — PCE-ITM 20 łączy jedno z drugim w jednej obudowie. Napięcie odczytuje z rozdzielczością 0,0001 V przy dokładności ± (0,06 % + 4 cyfry), więc różnice między łańcuchami modułów widać, zanim zamienią się w utracony uzysk. Wbudowany tester izolacji pozwala sprawdzić stan przewodów bez sięgania po drugi przyrząd i bez schodzenia z dachu. Zakres rezystancji obejmuje 50 Ω ... 50 MΩ, pojemności 50 nF ... 10 mF, a częstotliwości 5 kHz ... 100 MHz.

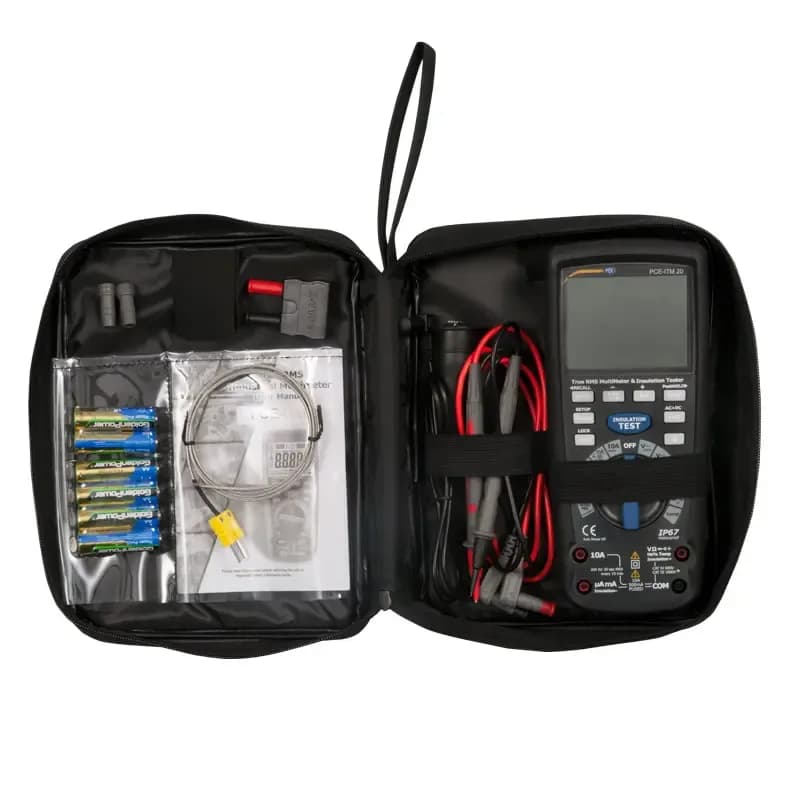

Zakres pomiarowy dobiera się samoczynnie, a zatrzymanie odczytu utrzymuje wynik przy pomiarze w niewygodnej pozycji. Kategorie CAT III 1000 V oraz CAT IV 600 V według IEC 1010 odpowiadają pracy przy przyłączu i po stronie zasilania. Pamięć wewnętrzna przechowuje wyniki obchodu, a podświetlany wyświetlacz pozostaje czytelny w cieniu modułu. W komplecie jedzie termopara typu K wraz z adapterem, więc temperaturę złącza sprawdzisz tym samym przyrządem. Masa wynosi ok. 720 g. Wbudowany tester izolacji sięga 5000 MΩ przy napięciu probierczym do 1000 V, a do wyboru są stopnie 50, 125, 250, 500 oraz 1000 V — w każdym przypadku z prądem 1 mA.

Przyrząd liczy również wskaźnik polaryzacji oraz współczynnik absorpcji dielektrycznej, więc o stanie izolacji wnioskuje się z przebiegu próby, a nie z jednej liczby. Pamięć obejmuje 9999 punktów, co przy obchodzie dużej instalacji oznacza, że notatnik zostaje w samochodzie. Część multimetrowa jest bogata: napięcie stałe od 500 mV z rozdzielczością 0,01 mV, prąd od 500 µA, rezystancja od 50 Ω do 50 MΩ, a do tego pojemność, częstotliwość, wypełnienie impulsu w przedziale 0,1 ... 99,9 % oraz odczyt pętli prądowej 4 ... 20 mA w procentach.

Napięcie przemienne mierzone jest metodą wartości skutecznej rzeczywistej, co ma znaczenie przy przebiegach odkształconych przez falownik. Temperaturę podaje dołączona termopara typu K. Obudowa jest podwójnie formowana, ma klasę ochrony IP67, a producent deklaruje odporność na upadek z wysokości 2 m — to realne warunki pracy na dachu i przy konstrukcji wsporczej. Przyrząd wyłącza się po 15 minutach bezczynności, pracuje w zakresie 5 ... 40 °C przy wilgotności do 80 %, a dopuszczalna wysokość pracy sięga 2000 m. Wejścia prądowe chronią bezpieczniki ceramiczne 0,5 A / 1000 V.
