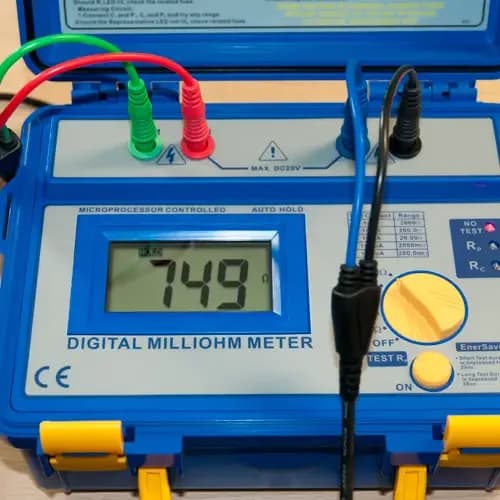

Miliomomierz PCE-MO 2002

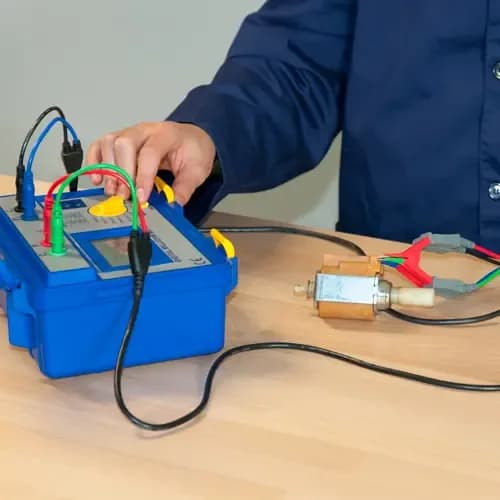

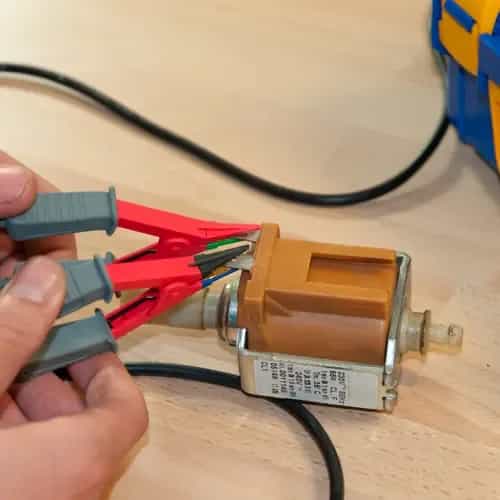

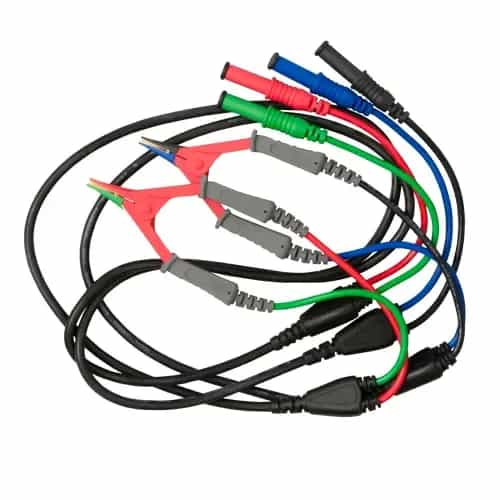

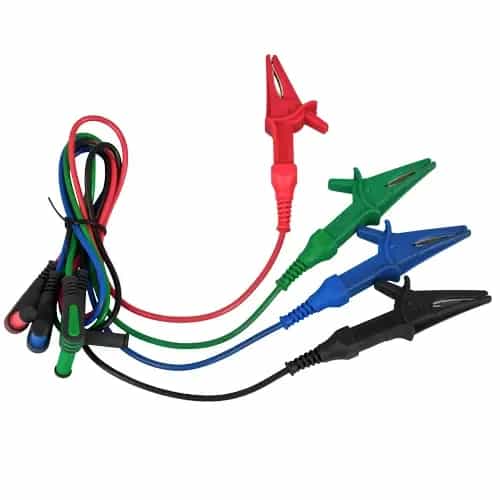

Ten sam pomiar czteroprzewodowy, ale w terenie: PCE-MO 2002 pracuje z ośmiu baterii AA 1,5 V i utrzymuje dokładność ± 0,5 % odczytu z dodatkiem 2 cyfr w całym zakresie temperatur roboczych -15 ... +55 °C. Obudowa uszczelniona pierścieniem chroni układ przed pyłem i wilgocią w hali, a masa 1,5 kg pozwala przenosić przyrząd między stanowiskami bez wózka. Pięć zakresów zaczyna się od 0 ... 200 mΩ z rozdzielczością 100 µΩ i sięga 2000 Ω, przy prądach pomiarowych 1, 10 oraz 100 mA z zabezpieczeniem przed przegrzaniem. Cęgi Kelvina z kompletu wykluczają wpływ rezystancji przewodów pomiarowych na wynik.

Napięcie wyjściowe na zaciskach nie przekracza 20 V, a dokładność samego prądu pomiarowego wynosi ± 0,1 %. Automatyczne zatrzymanie odczytu ułatwia pracę jedną ręką, a samoczynne wyłączanie chroni baterie przed rozładowaniem. Kontrolka zapala się po przekroczeniu wartości mierzonej. Wymiary to 250 x 190 x 110 mm, a kategoria pomiarowa CAT IV 20 V według IEC-1010-1 opisuje warunki bezpiecznej pracy. Przewaga tego wykonania nad przyrządem stołowym sprowadza się do miejsca pomiaru: sprawdzasz połączenie tam, gdzie ono jest, zamiast wozić elementy do warsztatu.

Uszczelniona obudowa z pierścieniem, odporność na warunki od -15 do +55 °C oraz zasilanie z ogniw sprawiają, że miernik pracuje w rozdzielnicy, na hali i przy szynie prądowej. Stała dokładność w całym zakresie temperatur to cecha, którą warto docenić. Producent deklaruje ± 0,5 % odczytu z dodatkiem 2 cyfr przy pomiarze dołączonymi przewodami, bez zawężania tej wartości do temperatury pokojowej. W praktyce oznacza to, że wynik z mroźnego poranka i z nagrzanej hali można porównywać bez wprowadzania poprawek.

Zakresy odpowiadają zadaniom serwisowym: rezystancję styków, spoin i połączeń szynowych czyta się od 100 µΩ, a wyższe stopnie sięgają 2000 Ω, więc tym samym przyrządem sprawdzisz również uzwojenia oraz obwody pomocnicze. Trzy prądy pomiarowe — 1, 10 i 100 mA — dobiera się do zakresu, a zabezpieczenie chroni układ przed przegrzaniem przy dłuższej serii. Kategoria pomiarowa CAT IV 20 V według IEC-1010-1 opisuje warunki bezpiecznej pracy: to przyrząd do obwodów pozbawionych napięcia, a nie do pomiarów na instalacji pod napięciem.
