Miernik rezystancji izolacji PCE-MO 1500

Zakres sięgający 200 GΩ stawia PCE-MO 1500 wyżej niż typowy miernik instalacyjny — takie wartości spotyka się przy suchej izolacji kabli i maszyn badanych wysokim napięciem. Do wyboru jest pięć napięć probierczych: 250, 500, 1000, 2000 oraz 2500 V. Przyrząd pokazuje czas trwania próby, co jest warunkiem sensownego liczenia wskaźników PI oraz DAR — żadnego z nich nie da się wyznaczyć bez odniesienia do upływającego czasu. Po zakończeniu pomiaru napięcie rozładowuje się samoczynnie, a wejście znosi przeciążenie 2000 V AC przez maks. 1 min. Wyniki, do 100 zapisów, zostają w pamięci wewnętrznej.

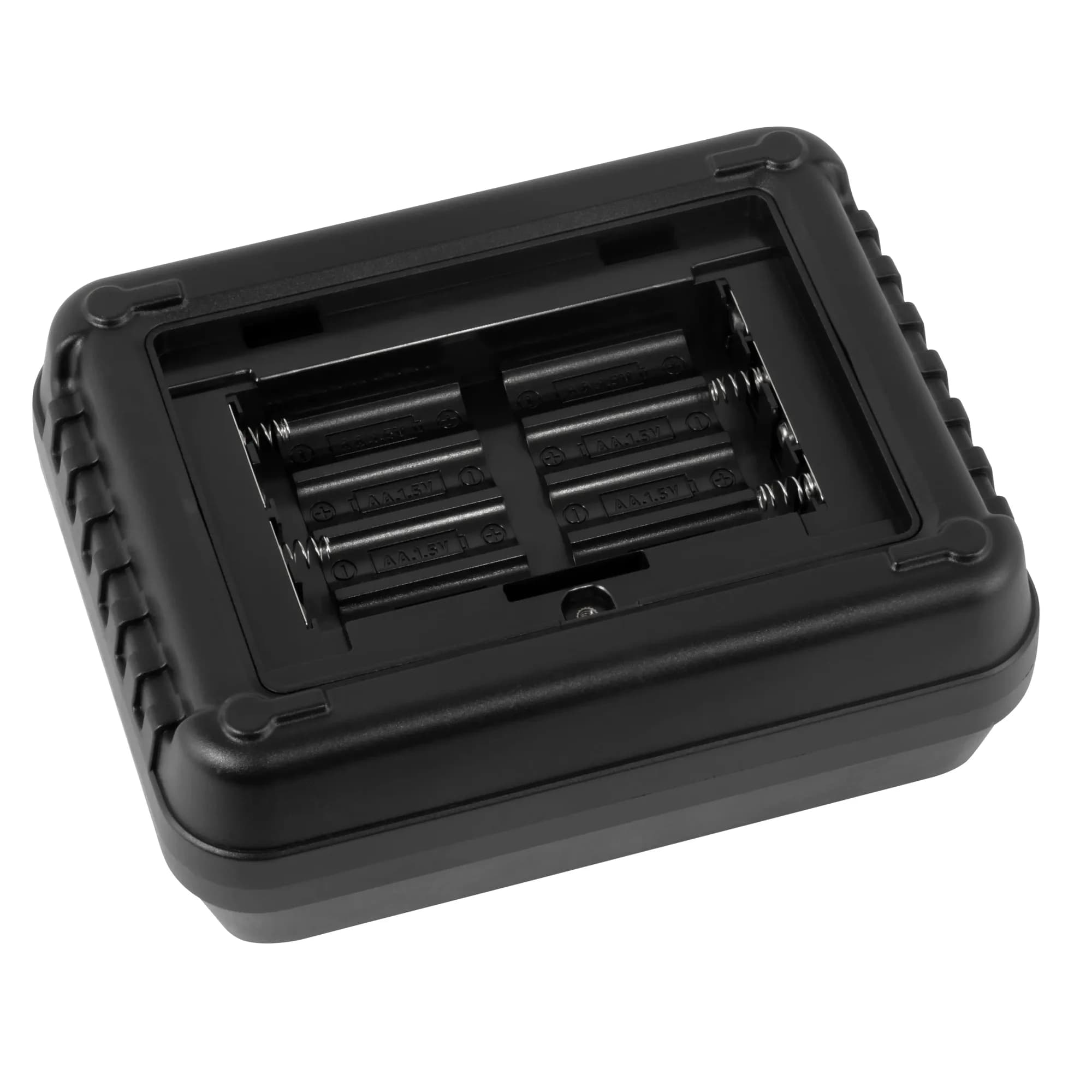

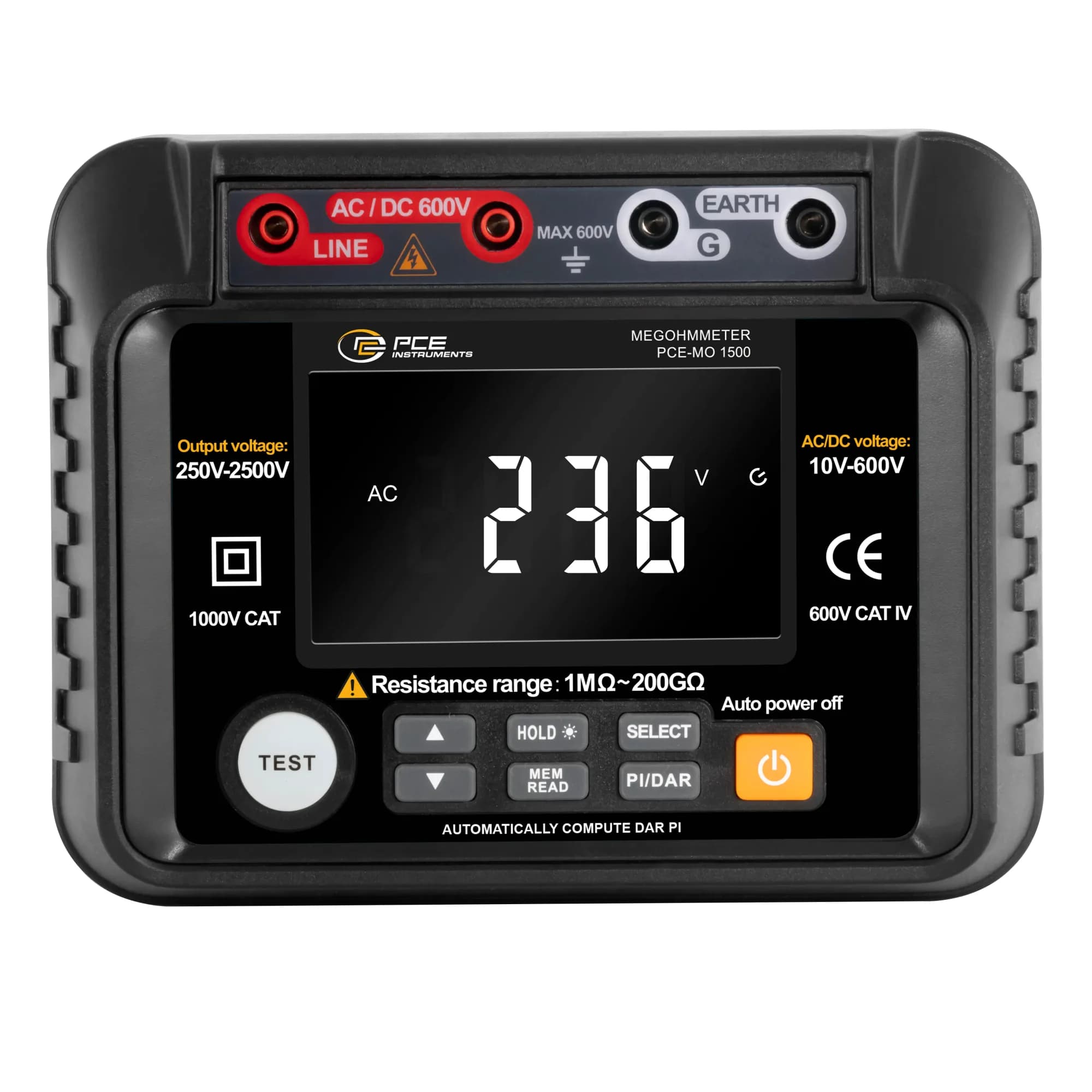

Napięcie zmierzysz w zakresie 10 ... 600 V, a dokładność podstawowa wynosi ± (0,8 % wartości pomiarowej + 5 cyfr). Wyświetlacz o przekątnej 3,7 cala mieści wskazanie razem z czasem i trybem pracy. Kategorie CAT III 1000 V oraz CAT IV 600 V według EN 61010-1 opisują dopuszczalne miejsce pomiaru. Osiem baterii AA 1,5 V zasila przyrząd o masie 651 g i wymiarach 140 x 180 x 70 mm, który po 25 min bezczynności wyłącza się sam. Praktyka pokazuje, że przy diagnostyce izolacji najważniejsze są dwie rzeczy: powtarzalne warunki oraz porównanie z poprzednim pomiarem. Ten miernik ułatwia jedno i drugie.

Wskazanie czasu próby pozwala zawsze odczytywać wartość w tej samej minucie, a pamięć na 100 zapisów utrzymuje historię, dzięki czemu różnicę wobec poprzedniego przeglądu widać bez sięgania po segregator. Wskaźnik polaryzacji oraz współczynnik absorpcji dielektrycznej to właśnie takie porównanie wykonane wewnątrz jednej próby: przyrząd zestawia rezystancję zmierzoną w różnych chwilach i podaje ich stosunek. Wynik mówi o zawilgoceniu i zanieczyszczeniu izolacji więcej niż pojedyncza liczba, zwłaszcza przy silnikach i kablach, gdzie sama rezystancja bywa wysoka mimo pogarszającego się stanu.

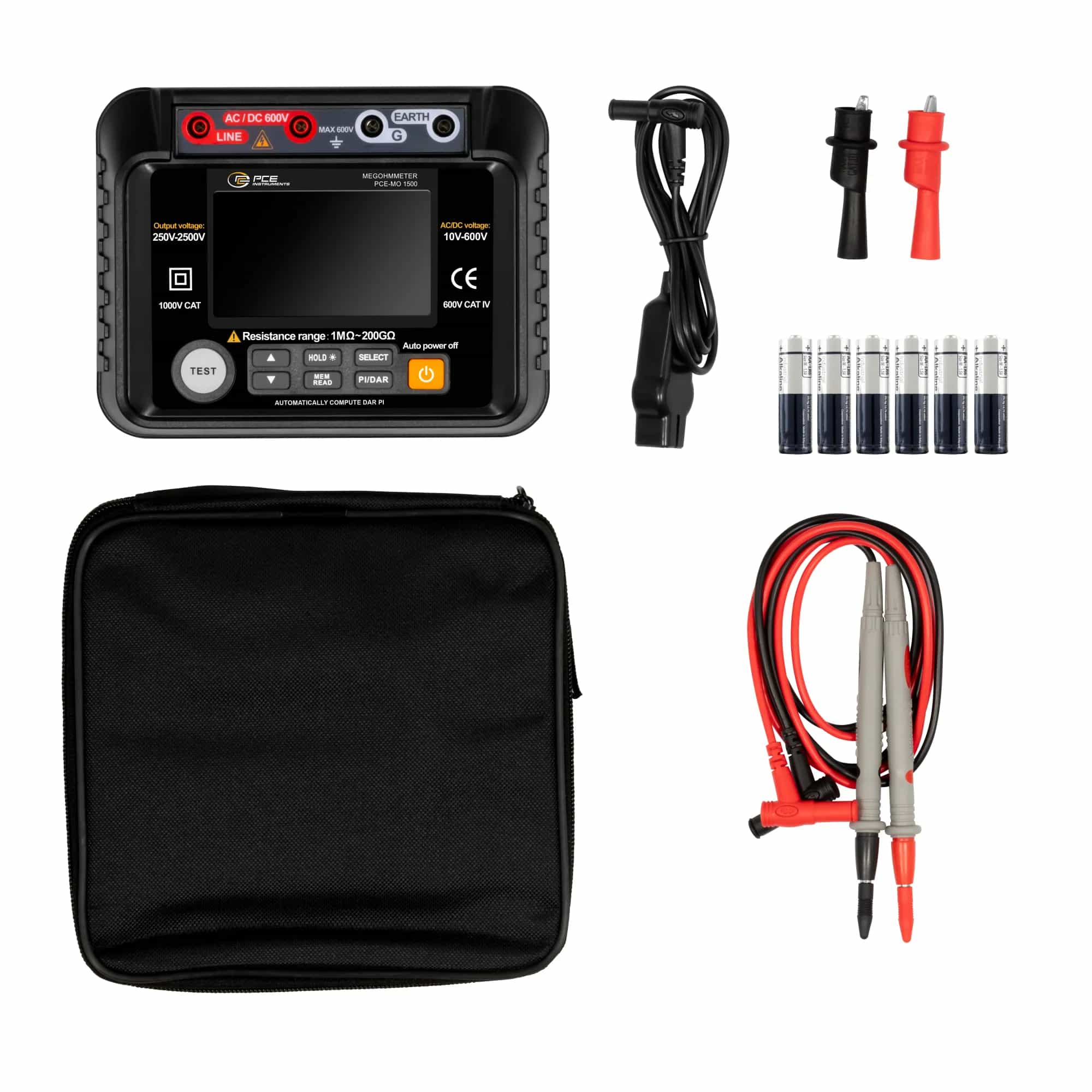

Prąd zwarciowy próby sięga 1,8 mA, a wskaźnik wysokiego napięcia informuje, kiedy na zaciskach panuje napięcie probiercze. Po pomiarze obiekt rozładowuje się samoczynnie, co przy próbie 2500 V jest zabezpieczeniem, a nie udogodnieniem. Osobny wskaźnik ostrzega o wyczerpującej się baterii, zanim przerwie ona serię. Przyrząd pracuje w zakresie 0 ... 35 °C przy wilgotności do 75 %, ma klasę ochrony IP20 i jedzie w torbie z zamkiem, a menu prowadzi po angielsku.
