Miernik rezystancji izolacji PCE-IT414

Górna próba w PCE-IT414 sięga 10 000 V, a niższe stopnie to 1000, 2500 i 5000 V — jeden przyrząd obsługuje więc maszyny wirujące i kable o grubej izolacji, bez sięgania po drugi miernik. Wskazanie podaje sześciocyfrowy wyświetlacz, dzięki czemu przy dużych rezystancjach nie gubią się miejsca znaczące. Rezystancja izolacji między przewodem elektrycznym a obudową wynosi 2000 MΩ przy 2000 V, dokładność to ± 5 %, a moc wyjściowa nie przekracza 1 W. Zanim padnie próba, obwód ostrzegawczy zgłasza napięcie przemienne powyżej 450 V AC obecne na badanym obiekcie.

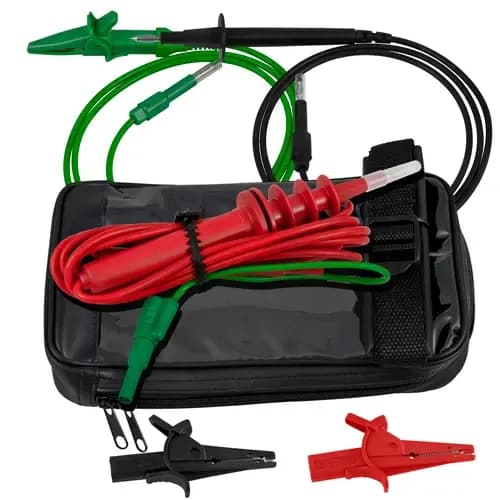

Izolacja między torem pomiarowym a obudową znosi 700 V AC przez maks. 1 minutę. Metodyka odpowiada wymaganiom VDE 0413 część 1, a zgodność elektromagnetyczną opisują normy EN 50081-1 oraz EN 50082-1. Do pracy służy sonda wysokiego napięcia z koncentrycznym przewodem silikonowym i wbudowanym zabezpieczeniem. Masa wynosi 1,5 kg, wymiary 250 x 110 x 190 mm, a zasilanie zapewnia osiem baterii 1,5 V, więc przyrząd nie wymaga gniazda sieciowego na stanowisku. Napięcie probiercze 10 000 V spotyka się w niewielu przyrządach tej wielkości, a właśnie ono decyduje, jakie obiekty da się rzetelnie zbadać.

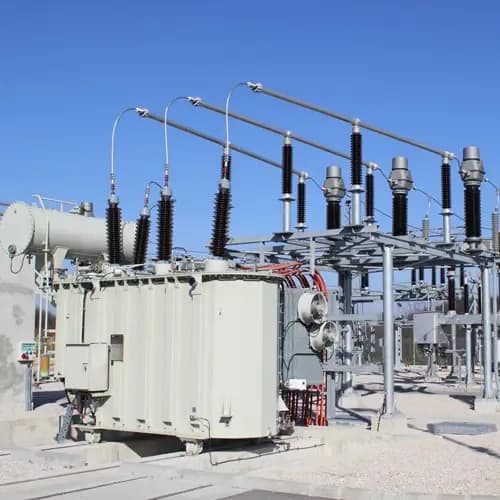

Izolacja maszyn wysokiego napięcia oraz kabli o grubej powłoce zachowuje się inaczej pod próbą kilkuset woltów niż pod pełnym obciążeniem elektrycznym; dopiero wyższe napięcie ujawnia miejsca osłabione. Stopnie pośrednie 1000, 2500 i 5000 V pozwalają wchodzić na obiekt stopniowo i przerwać badanie, jeśli wskazanie zachowuje się nietypowo. Układ ochronny odprowadza prądy upływowe biegnące po powierzchni obiektu, więc zabrudzona powłoka nie zaniża odczytu — przy pomiarach prowadzonych poza halą to częsty problem.

Wskazania zapisano w pamięci nieulotnej podczas wzorcowania fabrycznego, dzięki czemu przyrząd utrzymuje dokładność bez regulacji przed pomiarem. Sygnalizacja dźwiękowa oraz optyczna informuje, kiedy na zaciskach stoi napięcie, co przy takich wartościach jest elementem porządku pracy. Obudowa mieści osiem baterii 1,5 V i nie wymaga gniazda sieciowego, więc pomiar wykonasz w komorze rozdzielczej albo przy szafie stojącej daleko od zasilania. Masa 1,5 kg oraz wymiary 250 x 110 x 190 mm plasują przyrząd między sprzętem przenośnym a stanowiskowym: nosi się go w ręce, ale przy dłuższej serii wygodniej postawić obok badanego obiektu.
