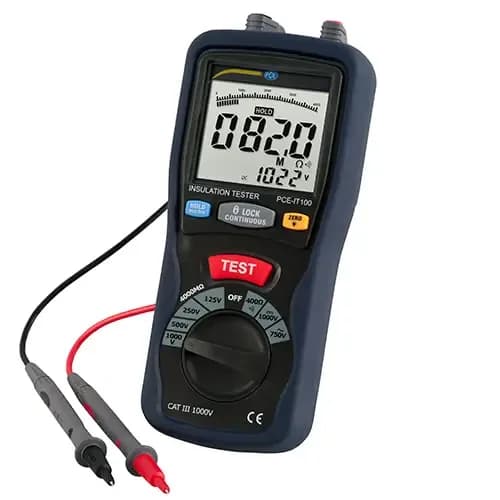

Miernik rezystancji izolacji PCE-IT100

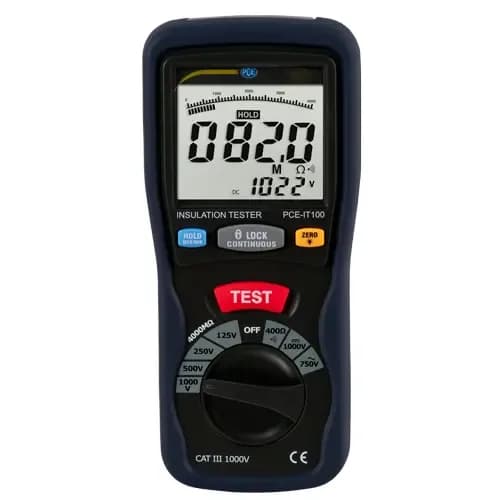

Cztery napięcia probiercze — 125, 250, 500 i 1000 V — pozwalają dobrać PCE-IT100 do badanego obiektu: niższe do obwodów sterowniczych i elektroniki, wyższe do kabli oraz uzwojeń zasilanych z sieci. Rezystancję izolacji odczytuje się w zakresach 4, 40, 400 i 4000 MΩ, a podwójny wyświetlacz pokazuje jednocześnie wynik i napięcie faktycznie podane na obiekt, co od razu ujawnia jego załamanie przy uszkodzonej izolacji. Próbę prowadzi się pojedynczo albo w trybie ciągłym, gdy trzeba obserwować, jak wskazanie ustala się w czasie.

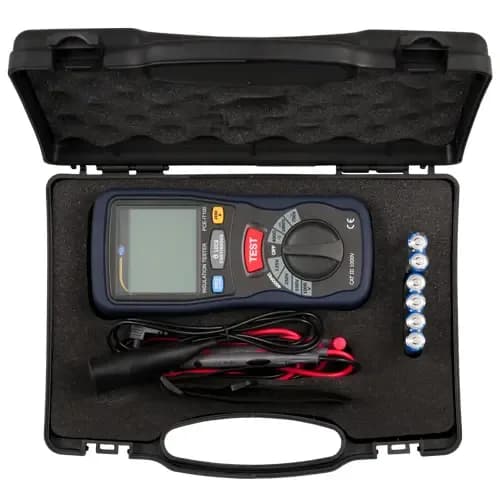

Poza izolacją przyrząd zmierzy rezystancję w zakresach 40 i 400 Ω, sprawdzi ciągłość z sygnałem dźwiękowym poniżej 35 Ω przy prądzie do 200 mA oraz napięcie stałe do 1000 V i przemienne do 750 V w paśmie 40 ... 400 Hz. Kategoria pomiarowa CAT III 1000 V dopuszcza pracę w instalacji budynkowej. Zasilanie zapewnia sześć baterii AA 1,5 V, a samoczynne wyłączanie oszczędza je między pomiarami. Masa wynosi 700 g przy wymiarach 200 x 92 x 50 mm; w komplecie jedzie futerał oraz pasek do przenoszenia. Praktyczna wskazówka brzmi: przy pomiarze izolacji nie chodzi o samą liczbę, lecz o jej odniesienie do napięcia pracy badanego obwodu.

Dla nowych instalacji w pomieszczeniach suchych przyjmuje się rezystancję rzędu 1000 omów na każdy wolt napięcia roboczego, dla pomieszczeń mokrych i instalacji zewnętrznych — 500 omów na wolt. Urządzenia z izolacją ochronną oraz elektronarzędzia ocenia się zwykle wobec 2 MΩ, obwody bardzo niskiego napięcia wobec 250 kΩ, a przyrządy pomiarowe wobec 5 MΩ. Napięcia probiercze dobiera się podobnie: 100 V do instalacji niskoprądowych i telekomunikacyjnych, 500 V do instalacji budowlanych oraz sprzętu gospodarstwa domowego, 1000 V do silników i transformatorów niskiego napięcia.

Poza samym pomiarem miernik zapamiętuje wartość największą i najmniejszą z serii dla napięcia oraz dla małych rezystancji, a zatrzymanie odczytu utrwala bieżące wskazanie na wyświetlaczu. Duże cyfry i podświetlenie sprawiają, że wynik czyta się także w źle oświetlonej rozdzielnicy, natomiast duże przyciski oraz pokrętło pozwalają obsługiwać przyrząd w rękawicach. Warunki pracy obejmują 0 ... 40 °C przy wilgotności poniżej 80 %, przechowywanie -10 ... 60 °C. Egzemplarze dostarczane są wzorcowane fabrycznie, a certyfikat kalibracji ISO stanowi wyposażenie opcjonalne.
