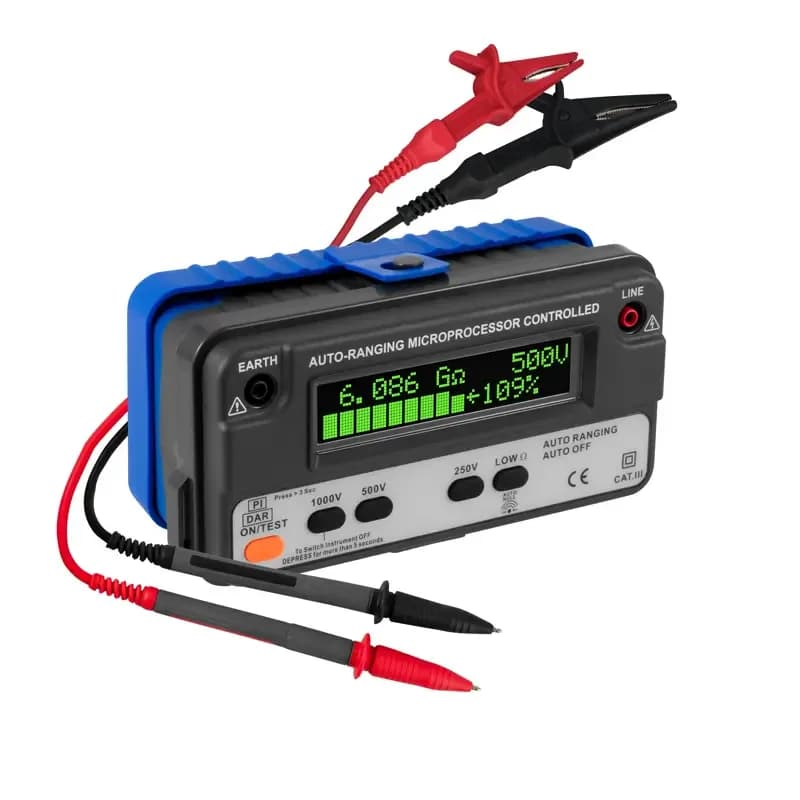

Miernik rezystancji izolacji PCE-IT 120

Sam odczyt rezystancji izolacji mówi mało — o stanie uzwojenia decyduje to, jak wartość zmienia się w czasie próby. PCE-IT 120 liczy dwa takie wskaźniki: PI, czyli wskaźnik polaryzacji, oraz DAR, czyli współczynnik absorpcji dielektrycznej, oba wyznaczane ze wskazań z kolejnych odcinków pomiaru. Napięcie probiercze wybiera się spośród 250, 500 i 1000 V prądu stałego, a zakres rezystancji sięga 2 GΩ przy dokładności ± 3 %. Po zakończeniu próby brzęczyk sygnalizuje rozładowywanie badanego obiektu, a zabezpieczenie utrzymuje napięcie tylko przez 10 sekund, o ile funkcji nie wyłączono.

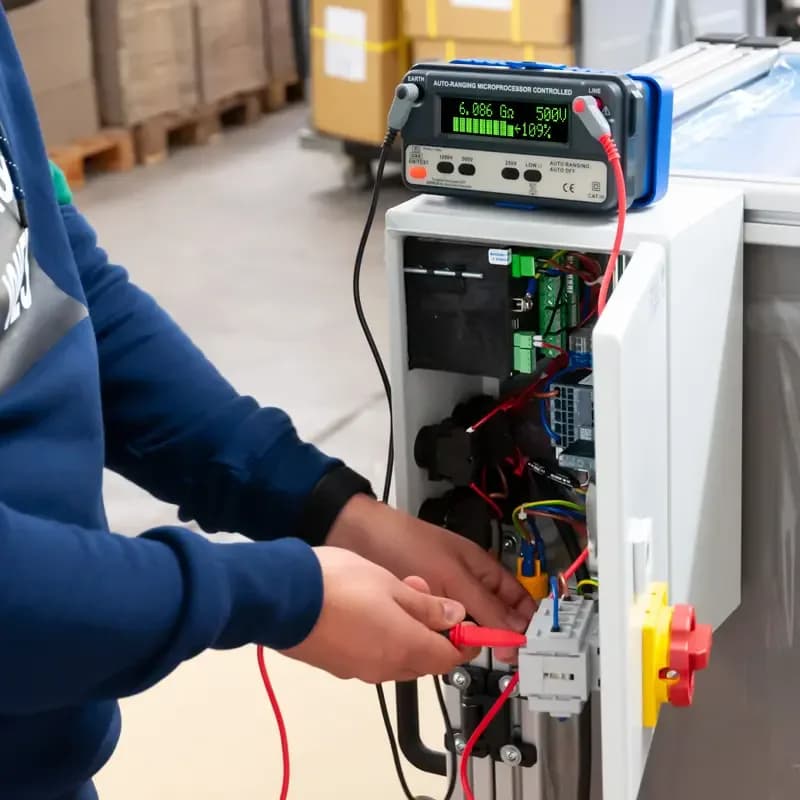

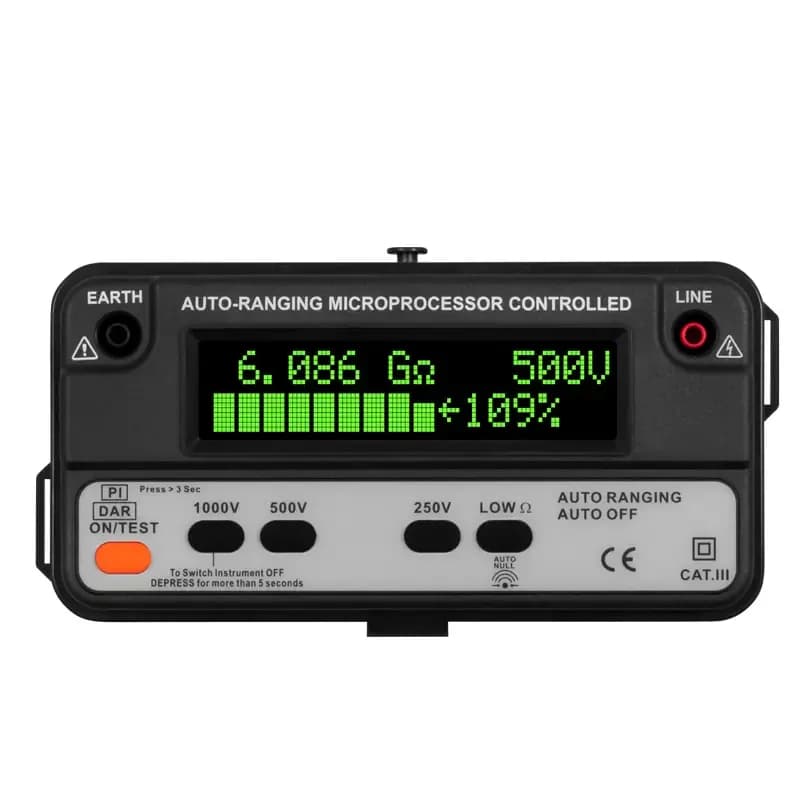

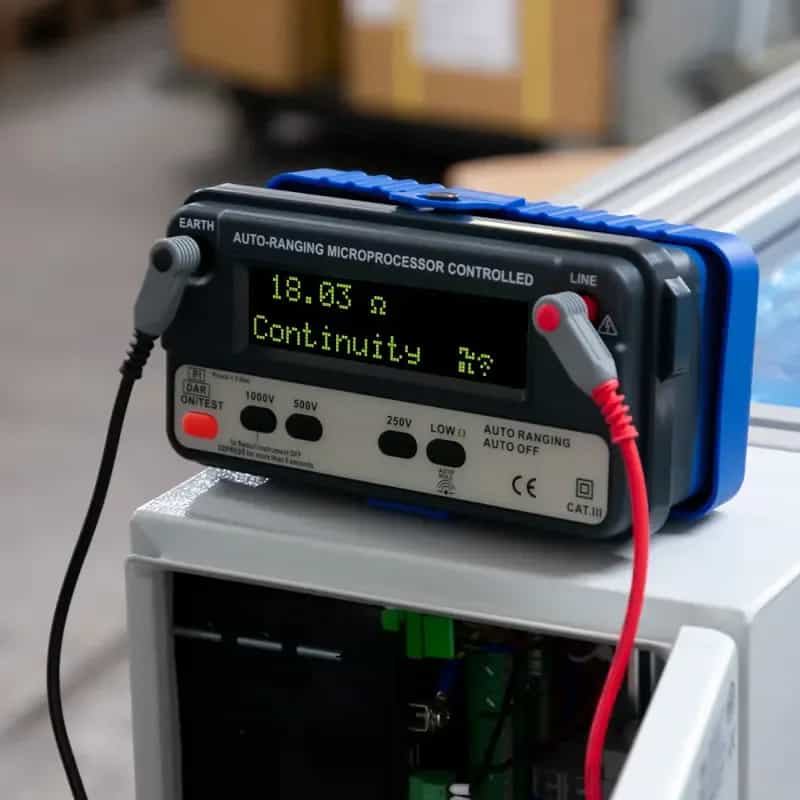

Miernik pokazuje też biegunowość, sam zeruje wskazanie i dobiera zakres, a rezystancję oraz ciągłość mierzy w przedziale 0,01 ... 1999 Ω z dokładnością ± 2,0 %. Dwuliniowy wyświetlacz pozostaje czytelny pod dowolnym kątem, co w ciasnej rozdzielnicy bywa ważniejsze niż wielkość cyfr. Przyrząd o masie ok. 655 g i wymiarach 175 x 85 x 75 mm zasila osiem baterii AA 1,5 V, a kategoria pomiarowa wynosi 700 V CAT III. Wskaźniki liczone przez przyrząd oszczędzają stopera i notatek. Współczynnik absorpcji dielektrycznej porównuje wskazania z krótkich odcinków początku próby, a wskaźnik polaryzacji — z odcinków dłuższych.

Rosnąca rezystancja w trakcie próby świadczy o suchej, sprawnej izolacji; wartość, która stoi w miejscu albo spada, wskazuje na zawilgocenie lub zanieczyszczenie. To właśnie ten obraz, a nie sam odczyt końcowy, przesądza o decyzji przy silniku albo transformatorze. Po próbie badany obiekt gromadzi ładunek, dlatego brzęczyk sygnalizuje jego odprowadzanie i pozwala odczekać, zanim ktokolwiek dotknie zacisków. Dodatkowe zabezpieczenie utrzymuje napięcie tylko przez 10 sekund, o ile funkcji nie wyłączono.

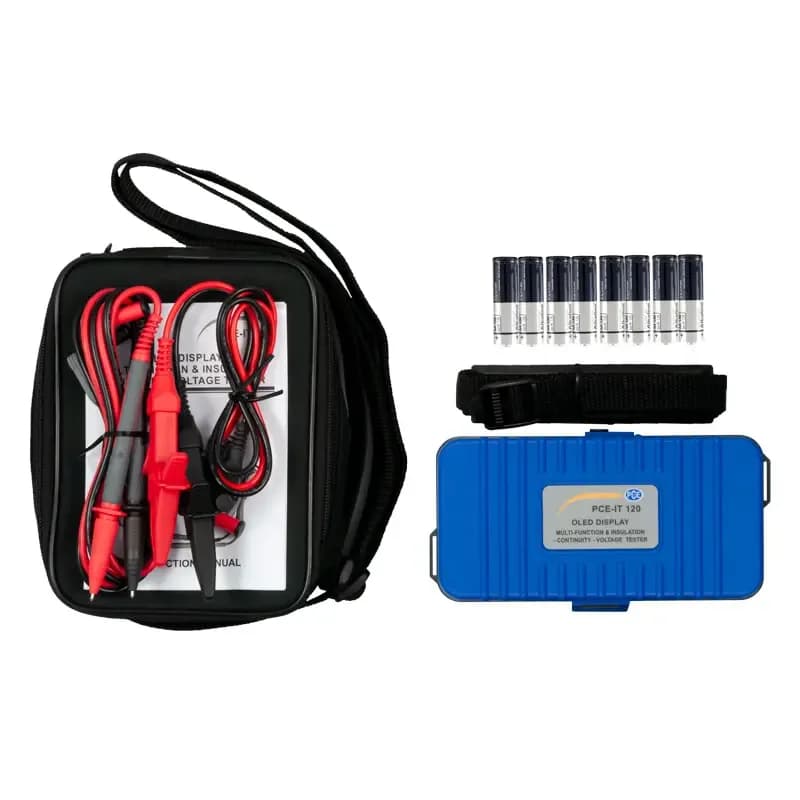

Wejście chroni zabezpieczenie przed przeciążeniem podczas badania ciągłości, a prąd zwarciowy próby wynosi 1,1 mA. Przyrząd pracuje w zakresie 0 ... 40 °C, przechowywanie dopuszcza -10 ... 50 °C. Zasilanie z ośmiu baterii AA 1,5 V pozwala mierzyć bez gniazda sieciowego, a pasek na nadgarstek oraz torba z kompletu ułatwiają przenoszenie się między stanowiskami. Egzemplarze są wzorcowane fabrycznie; osobny certyfikat kalibracji ISO można zamówić przy pierwszym zakupie albo przy okresowym powtórzeniu wzorcowania.
