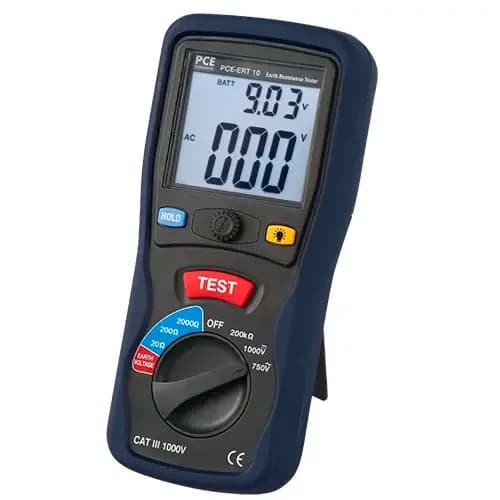

Miernik rezystancji uziemienia PCE-ERT 10

Klasyczny pomiar uziomu wymaga wbicia sond pomocniczych i rozciągnięcia przewodów w terenie — PCE-ERT 10 realizuje tę metodę trójprzewodową i przychodzi z kompletem okablowania o długości ok. 15 m oraz czterema szpilkami. Rezystancję uziemienia odczytuje się w trzech zakresach: 20 Ω, 200 Ω i 2000 Ω, więc rozdzielczość dopasowuje się do spodziewanej wartości uziomu, zamiast tracić ją na jednej szerokiej skali. Przyrząd zmierzy też napięcie uziemienia do 200 V, napięcie stałe do 1000 V oraz przemienne do 750 V w paśmie 40 ...

400 Hz, a dodatkowo rezystancję do 200 kΩ. Funkcja zerowania usuwa z wyniku rezystancję samych przewodów, co przy kilkunastu metrach kabla ma wymierne znaczenie. Podświetlany wyświetlacz odświeża wskazanie 2,5 raza na sekundę. Kategoria pomiarowa CAT III 1000 V dopuszcza pracę w instalacji budynkowej, a walizka transportowa mieści przyrząd razem ze szpilkami i przewodami. Masa wynosi 700 g przy wymiarach 200 x 92 x 50 mm, zasilanie zapewnia sześć baterii AA 1,5 V.

Sam pomiar wygląda tak: szpilki wbija się w grunt w linii prostej, rozciąga przewody i podłącza je do gniazd na obudowie zgodnie ze schematem. Okablowanie z kompletu ma łącznie ok. 15 m, co przy typowym uziomie budynku mieszkalnego wystarcza; przy rozległym uziomie kratowym trzeba planować dłuższe odcinki. Grunt powinien być wilgotny — w suchej, kamienistej ziemi sondy pomocnicze mają dużą rezystancję przejścia, a wynik potrafi być zawyżony albo w ogóle nie ustabilizować się na wyświetlaczu. Pomiar napięcia uziemienia wykonuje się przed właściwym badaniem rezystancji.

Jeżeli między uziomem a ziemią odniesienia stoi napięcie, oznacza to prąd błądzący albo usterkę w instalacji, a wynik badania rezystancji byłby zafałszowany; przyrząd obejmuje tu zakres do 200 V. Poza zadaniem podstawowym miernik pracuje również jako prosty woltomierz i omomierz: napięcie stałe do 1000 V, przemienne do 750 V w paśmie 40 ... 400 Hz oraz rezystancja do 200 kΩ. Sześć baterii AA 1,5 V zasila całość, a stan ich naładowania widać na wyświetlaczu obok wyniku — drobiazg, który w terenie oszczędza powtórnego wyjazdu. Walizka mieści przyrząd, szpilki i zwinięte przewody.
