Tester uziemienia PCE-ECT 50

Przewód pomiarowy o długości ok. 7 m nawinięty na szpulę pozwala dojść z PCE-ECT 50 od gniazda do sprawdzanego punktu bez rozwlekania luźnego kabla po podłodze. Miernik bada ciągłość połączeń oraz rezystancję uziemienia w zakresie 0 ... 2000 Ω, z dokładnością ± (3 % + 3 cyfry na ostatnim miejscu) w przedziale 0 ... 200 Ω przy temperaturze 23 °C ± 5 °C. Pracuje z napięcia sieci 230 V mierzonego między fazą a przewodem neutralnym, przy częstotliwości 50/60 Hz, i odpowiada normie EN 61557-4 dla przyrządów sprawdzających ciągłość połączeń ochronnych.

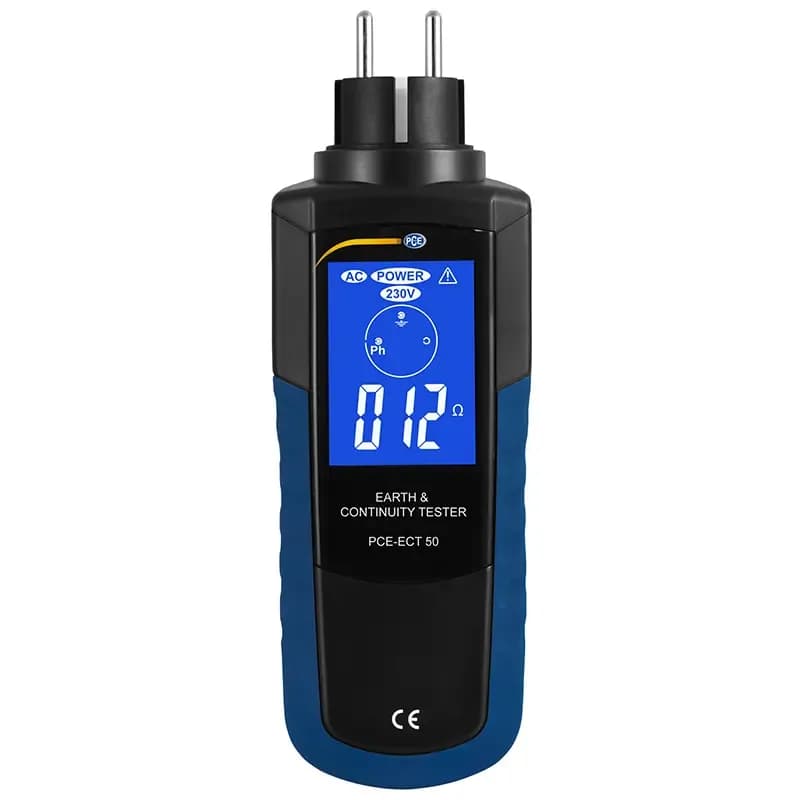

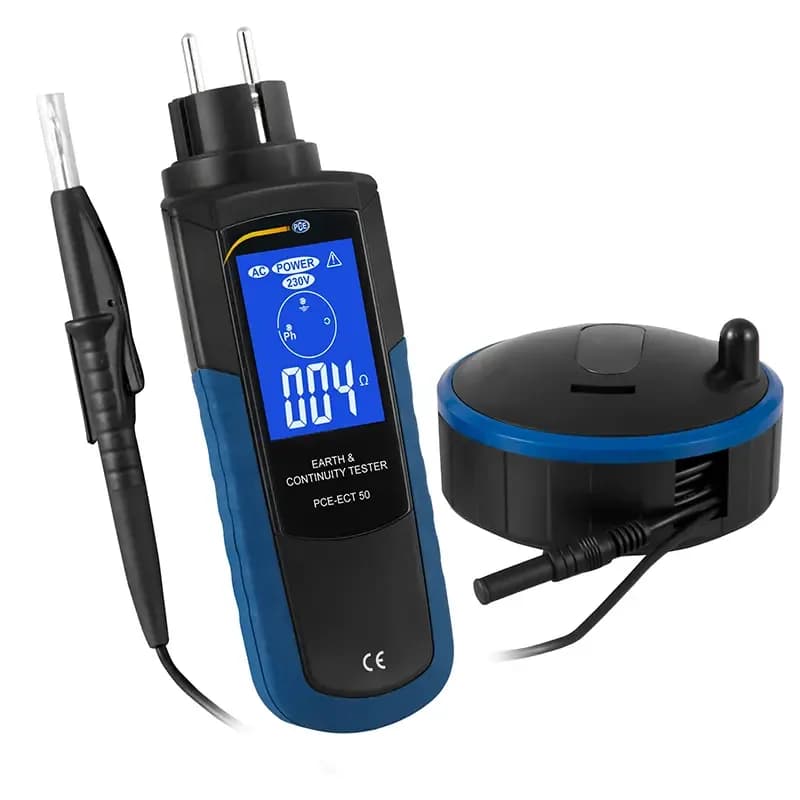

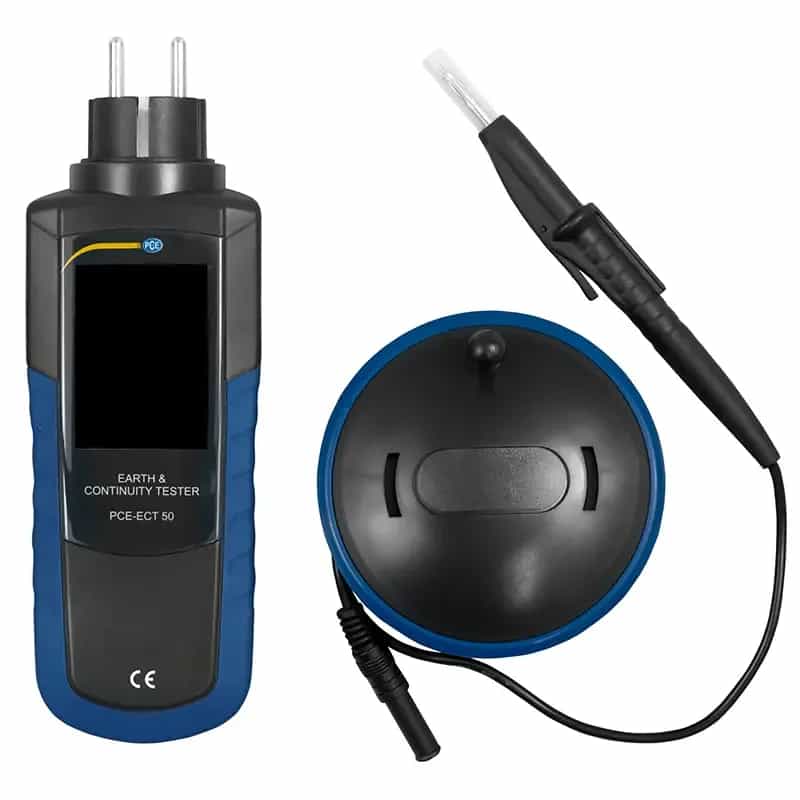

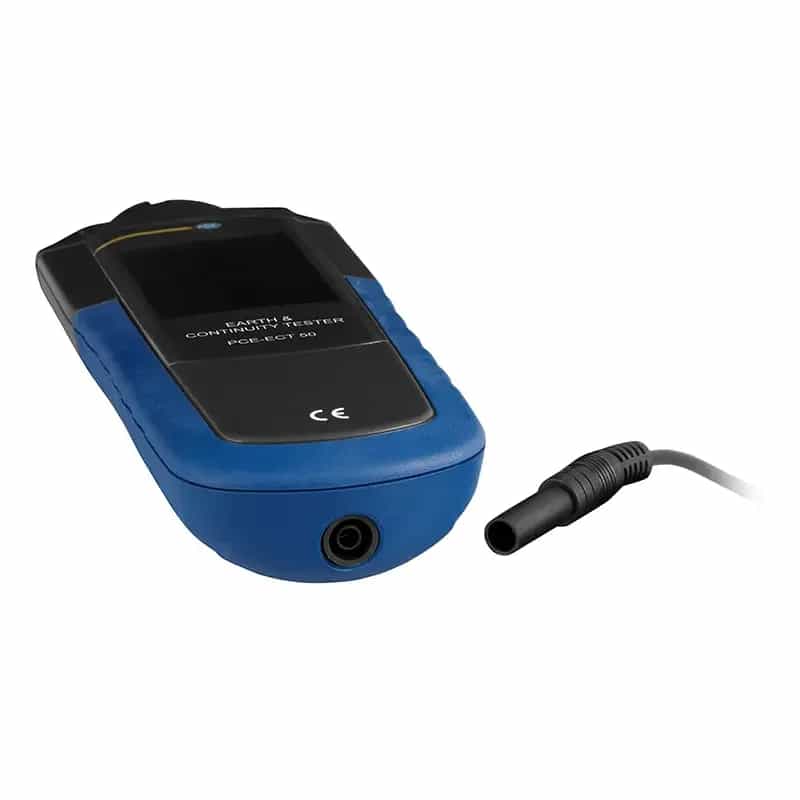

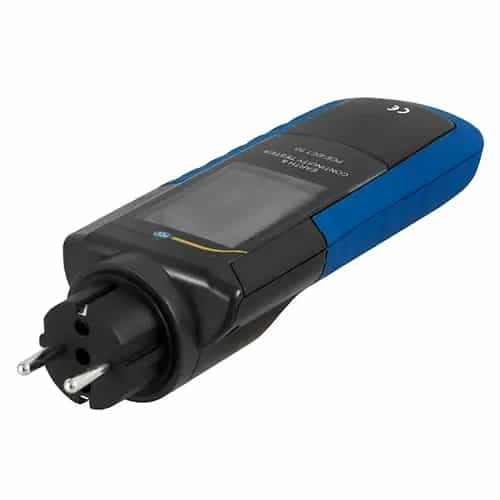

Wynik pokazuje dwukolorowy podświetlany wyświetlacz — barwa od razu mówi, czy wartość mieści się w oczekiwanym przedziale, więc nie trzeba za każdym razem sięgać po tabelę. Obudowa ma klasę ochrony IP40 oraz odporność udarową IK06 i należy do II klasy izolacji, a przyrząd przypisano do kategorii instalacji III. Praca odbywa się w zakresie -15 ... +45 °C, masa wynosi 340 g przy wymiarach 72 x 210 x 50 mm, a zasilanie zapewnia bateria blokowa 9 V. Sposób użycia jest nietypowy i warto go poznać przed zakupem: jednostkę odczytową wkłada się w całości do gniazda sieciowego, a od spodu podłącza sondę bezpieczną na przewodzie o długości około siedmiu metrów.

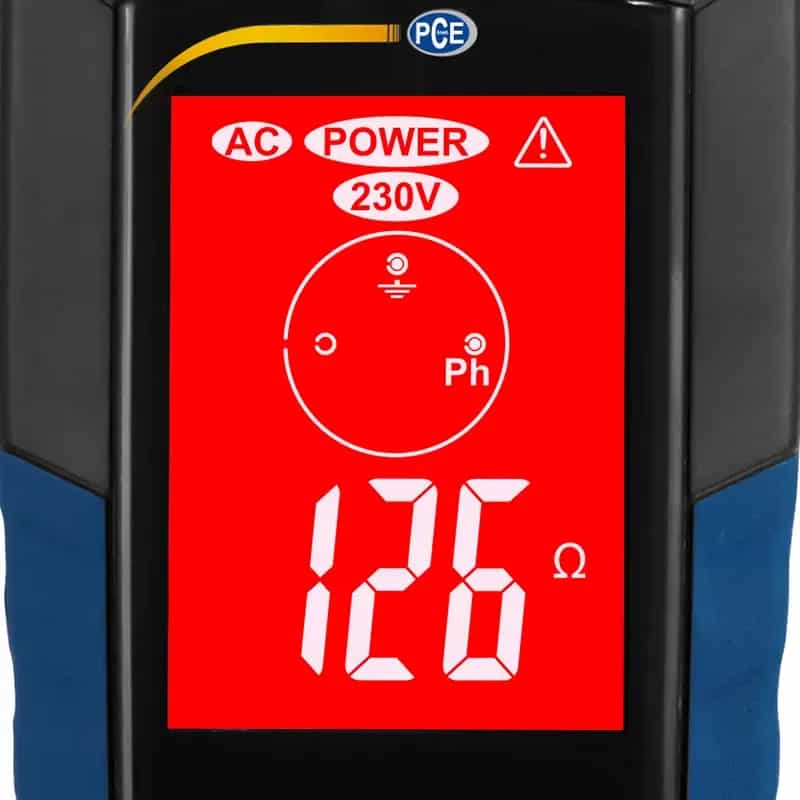

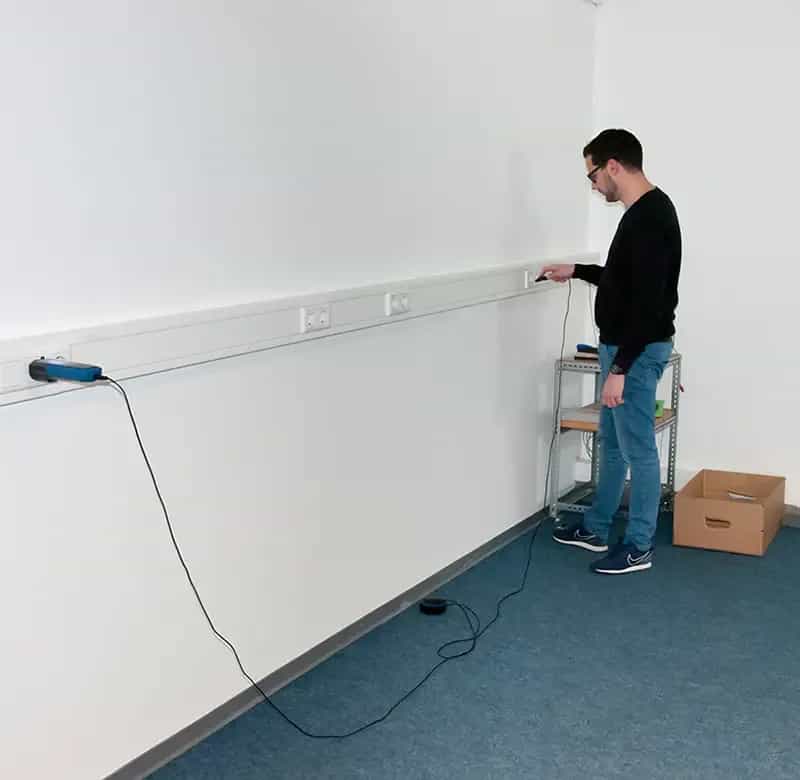

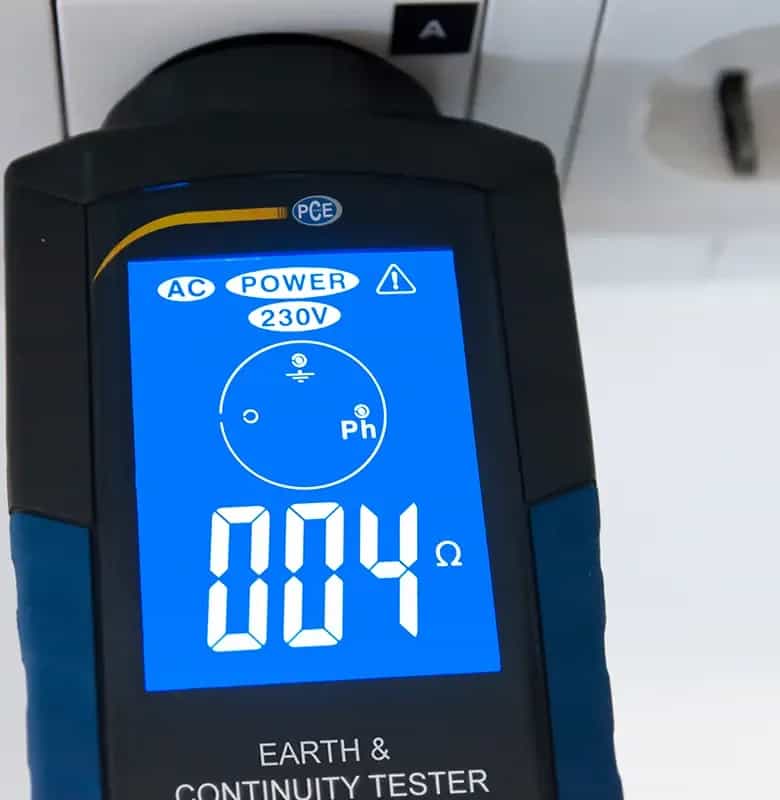

Pomiar wykonuje więc jedna osoba, stojąc przy badanym punkcie, bez drugiego technika przy rozdzielnicy i bez rozstawiania sond pomocniczych w gruncie. To zupełnie inna metoda niż klasyczne badanie uziomu szpilkami — tutaj chodzi o sprawdzenie, czy przewód ochronny gniazda ma połączenie z uziemieniem obiektu i jaka jest rezystancja tego połączenia. Barwa podświetlenia zmienia się zależnie od wyniku: przy prawidłowym połączeniu tło pozostaje niebieskie, przy nieprawidłowym robi się czerwone.

Podczas obchodu kilkudziesięciu punktów taka sygnalizacja liczy się bardziej niż same cyfry. Tym samym przyrządem sprawdzisz również, czy dwa punkty uziemienia są ze sobą połączone. Obudowa w II klasie izolacji, o stopniu ochrony IP40 i odporności udarowej IK06, znosi upadek z wysokości blatu, a zakres pracy -15 ... +45 °C obejmuje także nieogrzewane pomieszczenia techniczne. Przechowywanie dopuszcza -25 ... +70 °C, więc przyrząd może zimować w samochodzie serwisowym. W komplecie jedzie przewód na szpuli, bateria blokowa 9 V oraz instrukcja obsługi.
